光隔RS-232超遠程驅動器
（光隔RS-232/CAN轉換器）
一、用途
光隔RS-232超遠程驅動器（型號：CAN232G）用于將RS-232通信距離延長5Km（9600bps時）—10Km（4800bps時）以上（通過轉換成為CAN電平）、還可用于實現通信機器之間的光電隔離。也可以用于PC機之間、PC機與單片機之間構成遠程多機通信網絡、可以互帶110個節點。超過5—10Km可以加波士光隔CAN中繼器（型號：YGCAN）。
二、硬件安裝
光隔RS-232超遠程驅動器外形為DB-9/DB-25轉接盒大小，其中DB-9（孔座）一端直接插在9芯RS-232插座（針座）上。如果PC機的RS-232接口為DB-25，可用DB-25/DB-9轉接盒。PC機RS-232串行口的DB-25與DB-9連接器引腳分配如下：
DB-9:2-RXD(收),3-TXD(發),5-GND(地)。DB-25:2-TXD(發),3-RXD(收),7-GND(地)。
三、軟件說明
CAN232G只用到RS-232串行口的RXD（收）、TXD（發）、GND（地）信號，加上獨有通信速率自動適應技術和抑制信號自收技術，保證在發送信號的同時不會收到自己，確保適合所有RS-232通信軟件！CAN232G的通信速率一般最高為9600bps。
四、引腳分配
CAN232G的引腳分配如下（接線原則：“+”接“+”、“—”接“—”）：
|
DB-25針座
引腳分配 |
5 |
6 |
16(電源) |
22或25(電源） |
|
CANH（+） |
CANL（—） |
+5V(正端) |
0V(地) |
注意：CAN信號遠傳的線只有CANH（+）和CANL（—）兩根線，不需要遠傳地線，即CAN信號是不需要共地的。CAN232G的外接電源最好用獨立的電源。對外接5V電源沒有嚴格要求(5V±0.5V，功耗電流低于100mA)，建議選用波士電子的微型開關穩壓電源（僅重35克、插頭大小），也可用電池供電。 購3只以上贈送VB,C++,DELPHI的RS-232串行通信開發和通信檢測軟件。
RS-485中繼器、RS-232/485超遠程驅動器
零延時RS-485中繼器為波士電子發明，是世界上體積最小的RS-485中繼器!
波士中繼器擁有專利:ZL02378840，仿冒必究！
波士獨有CAN232G、CAN485G光隔超遠程驅動器只需要二根線即可將RS-232或RS-485延長5000米！ 省去了用中繼器需要在野外供電的麻煩！
| 主要優點： |
·獨有零延時自動收發轉換技術！
·無須修改軟件！無須跳線設置速率！
·確保適合所有RS-232軟件！
|
用鼠標右鍵點擊各種產品型號并且選擇“目標另存為”可以下載各種產品說明書（.pdf格式文件）
|
型 號 |
說 明 |
特 性 |
|
波士RS-485集線器系列 |
| HUB4485G |
1路RS-485拖4口RS-485光隔集線器 |
隔離5V供電 |
| HUB8485G |
光隔RS-485/232轉8路RS-485集線轉換器(新！世界最小！) |
隔離5V供電 |
|
波士RS-485/422中繼器系列 |
| BS485A |
RS-485無源光電隔離器 |
無需供電！ |

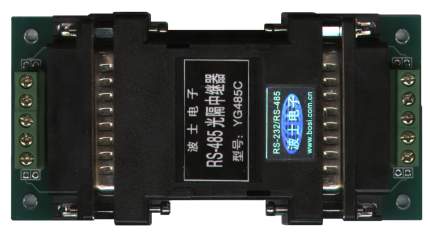

| YG485A |
