OPT-CAN --- 1280元 有源
OPT-CANS ---2480元（沒圖） 有源
OPT-CANEX --- 2760元 有源
OPT-CANEXS ---4260元（沒圖） 100Kbps 有源
CAN/光纖轉換器
CAN/光纖中繼轉換器
一、用途
波仕電子的型號為OPT-CAN（多模）和OPT-CANS（單模）的CAN/光纖轉換器用于將CAN信號轉換為通過光纖傳輸。型號為OPT-CANEX（多模）和OPT-CANEXS（單模）的CAN/光纖中繼轉換器用于實現CAN光纖傳輸?shù)难娱L、多點CAN組網時CAN節點的光纖轉換，還可以用于將一個CAN信號同時轉換成兩組光纖傳輸。采用光纖作為通信傳輸介質，具有高隔離電壓、防電磁干擾、抗雷擊等優點。
二、硬件安裝

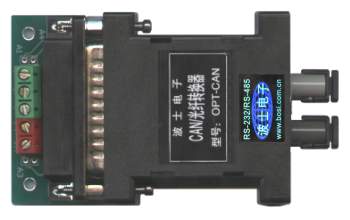

波仕的OPT-CAN[S]系列CAN/光纖轉換器外形為DB-25/DB-25轉接盒大小，其中DB-25(針座)配有接線端子、外接5V電源（<50mA），使用一對ST光纖接頭。
波仕的OPT-CANEX[S]系列CAN/光纖中繼轉換器外形為DB-25/DB-25轉接盒大小，其中兩邊的DB-25配有兩對ST光纖接頭、中間的電纜外接CAN接口轉換器和5V電源（<50mA）。
CAN/光纖轉換器使用時發送器（TX）的ST頭通過光纖接對方接收器（RX）的ST頭。
三、性能特點
波仕電子的所有CAN/光纖轉換器、中繼轉換器無需任何初始化設置！確保適合所有軟件!最高通信速率100Kbps。 波仕電子獨有的CAN速率自動適應技術保證無須設置速率、格式等，直接使用。
CAN的光纖多機通信圖與波仕的RS-232/485/光纖多機通信圖是一樣的。
|
光纖接口 |
ST（FC、SC可選） |
|
電氣
接口 |
1路CAN（接線端子） |
|
傳輸
介質 |
多模光纖（OPT-CAN、OPT-CANEX） |
5V直流供電（接線端子） |
|
單模光纖(OPT-CANS、OPT-CANEXS) |
尺寸及重量 |
DB-25/25轉接頭大小、90克 |
|
通信方式 |
全部版本的CAN協議以及其它協議 |
傳輸距離 |
4Km（多模）、50Km（單模） |
|
光波長 |
820nm（多模）、1300nm（單模） |
適用光纖 |
50/125、62.5/125、100/140um |
|
型 號 |
說明（多模） |
|
型號 |
說明（單模） |
|
OPT-CAN |
CAN/光纖轉換器（多模） |
OPT-CANS |
CAN/光纖轉換器（單模） |
|
OPT-CANEX |
CAN/光纖中繼轉換器（多模） |
OPT-CANEXS |
CAN/光纖中繼轉換器（單模） |
波仕電子配套提供各種長度單芯、雙芯光纖以及ST接頭。對外接5V電源要求5V(±0.5V) 50mA。
附錄：OPTCAN[S]的接線端子引腳分配
OPTCAN[S]作為CAN/光纖轉換器時的DB-25端引腳狀態如下：
|
5 |
6 |
7 |
|
16（電源） |
22*（電源） |
|
+A (CANH) |
—B (CANL) |
GND |
+5V(正端) |
0V(負端) |
* 22腳同時還是CAN信號的參考地線,在端子板上7腳與22腳是短接的。
OPTCAN作為RS-232輸入時的DB-25端引腳狀態如下：
|
11 |
12 |
22** |
|
收 |
發 |
GND(地) |
**22腳既是RS-232的信號地、也是電源的地。
僅僅當OPTCANS（單模）進行近距離測試時（500米以內）建議在DB-25端的16-17腳之間
接10KΩ左右的電阻。如果OPTCANS的接線端子反面已經焊接有10KΩ左右的電阻，請?jiān)谶h(yuǎn)距離通信時去掉這個電阻。(如下圖)
|
 |
