1 概述
AMC16多回路監控裝置主要應用于多個配出回路的電參數的監測，它將回路中的母線電壓、多個配出回路的電流、功率、電能集中測量和顯示，并可對各個回路的開關狀態集中監測和顯示，以上各參量還可通訊輸出，實現了對監控要求較簡單的配電出線回路的集中測量和監視。一個AMC16多回路監控裝置就能實現對多個回路的電參量的測量和開關狀態的監測，大大方便了系統的接線、安裝、調試；節約了用戶的投資，降低了系統成本。

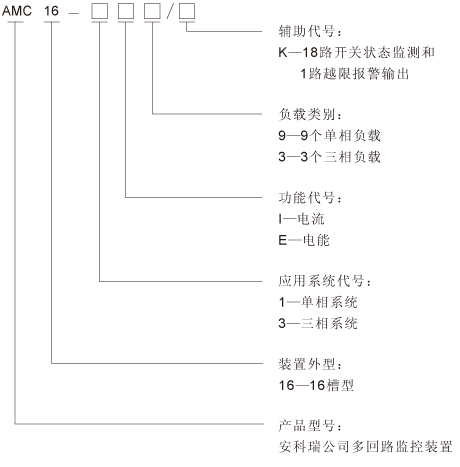

2 型號說明

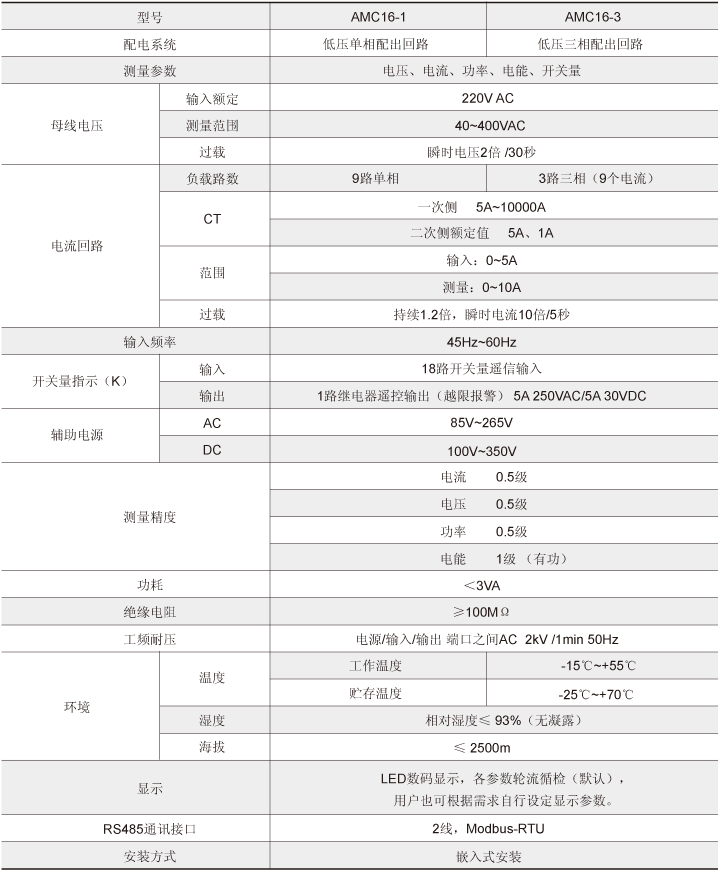

3 通用技術指標
4 產品規格及功能參數

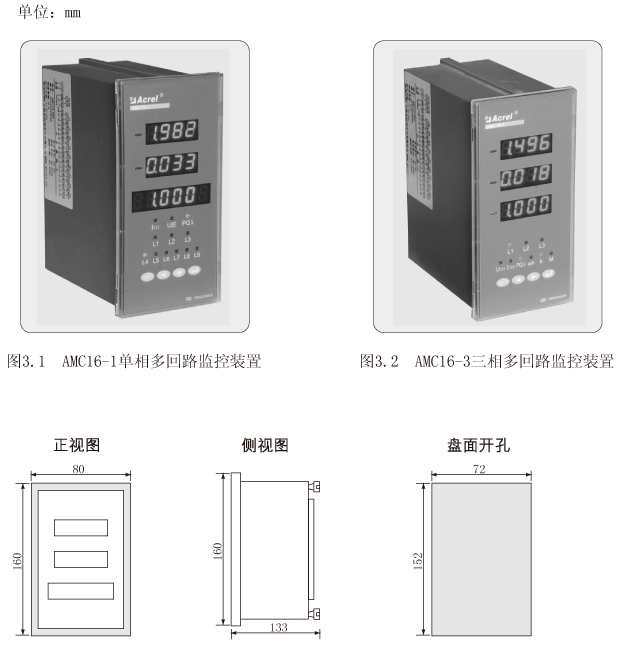

5 外型與開孔尺寸

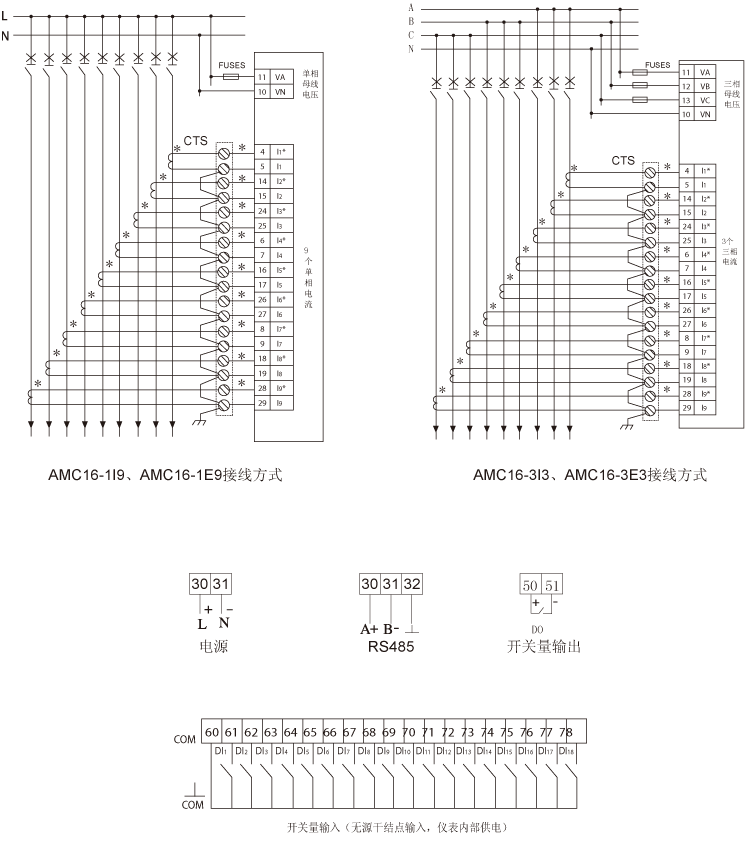

6 接線方式
7 典型應用圖

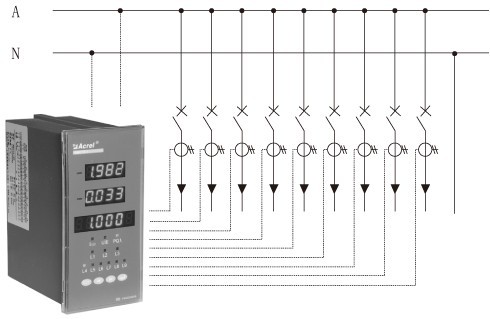

7.1 AMC16-1E9典型應用圖

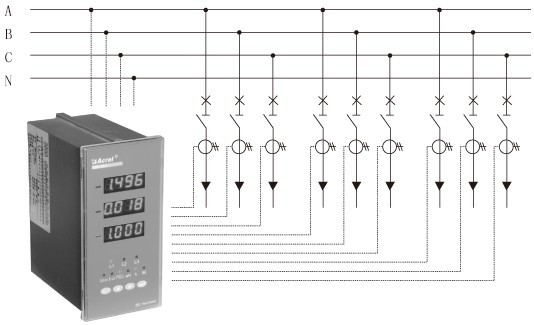

7.2 AMC16-3E3典型應用圖
7.3 AMC16-3I3應用圖

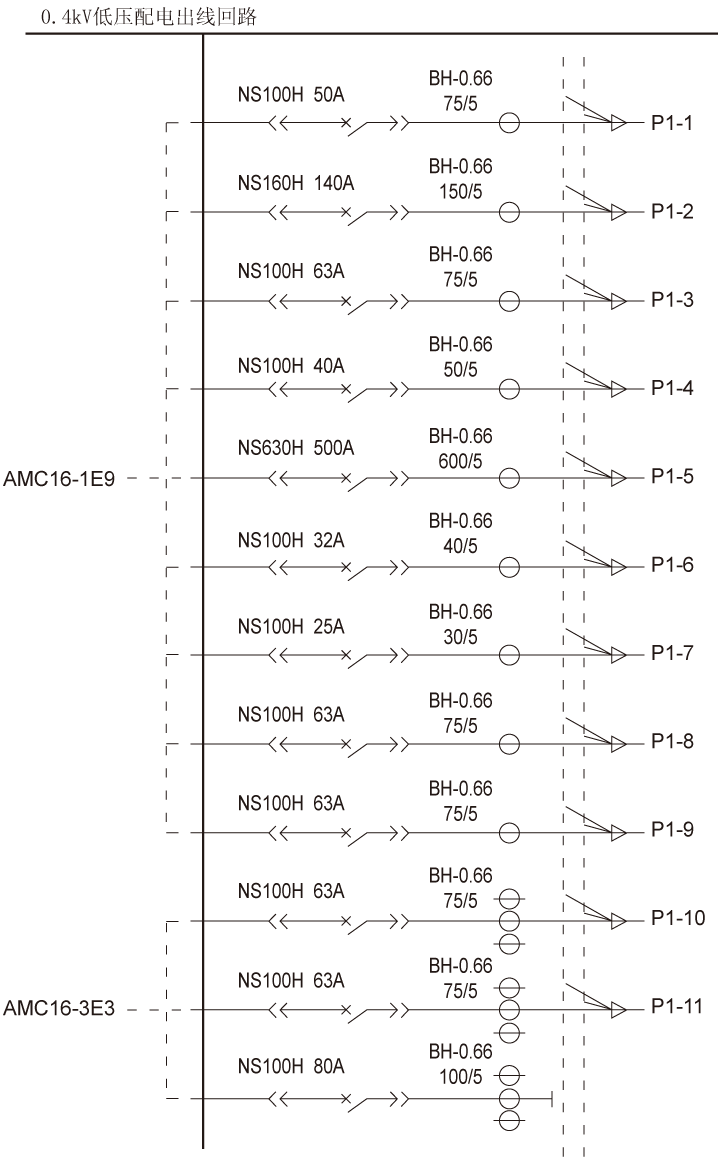

8 系統應用方案
9 訂貨范例
例：
型號：AMC16-3E3/K
輔助電源：AC85V~265V
輸入：AC220V 100A/5A
應用場合：三相系統
測量參數：3路三相電流、母線電壓、3路三相功率和電能（含分元功率）、18路開關狀態檢測和1路越限報警輸出
