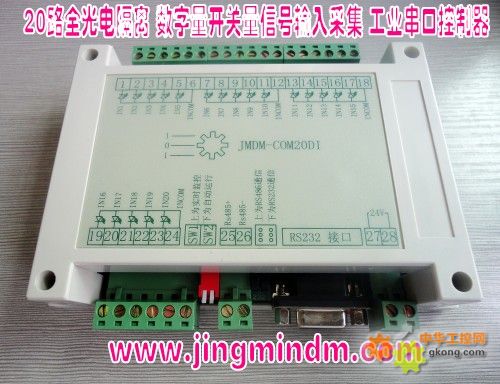

JMDM-COM20DI 工業級20 路數字量輸入串口控制器說明書
一、 產品簡介
JMDM-COM20DI 是深圳市精敏數字機器有限公司自主研發的一款具有高可靠穩定性的工業
單片機數字量串口控制器、板載20 路光電隔離數字量信號輸入，可用于檢測外部各種開關量信號
輸入，如光電傳感器、紅外傳感器、霍爾傳感器、接近開關、點動開關等數字量輸入器件，產品具
有如下特征：
1、產品設計及品質：專業的工業級高可靠防雷擊抗強電磁高頻干擾電路設計、電路布局緊湊而合
理、散熱良好、多采用貼片式芯片及元器件，產品程序保密性高、工業品質可靠、性能穩定，可勝
任各種電磁干擾大、環境惡劣的工業現場，如引弧電流、焊接電流、變頻器等工作場合均可穩定使
用。
2、20 路光電隔離數字量輸入特性：
1）20 路光電隔離數字量采用了光電隔離的電路設計方法，穩定可靠；
2）20 路光電隔離數字量輸入可分成了四組，可分別用于不同的電壓場合；每路數字量輸入的輸
入電壓范圍為3.3V—24V；輸入電流為5-10MA；
3、2 種通信接口可選：1 個RS485 接口和1 個RS232 接口通過短路帽可選；
4、3 種工作方式：支持獨立控制、RS232 串口監控、RS485 串口監控3 種方式；
5、精確時間控制：自帶系統時鐘，可實現精確時間控制；
6、系統穩定性：具有工業級防雷擊、抗強電磁干擾、高可靠性能，無死機現象。
7、數字量工作狀態指示燈：每路數字量輸入都有一個指示燈，方便觀察輸入點工作狀態；
8、工業外殼，外觀緊湊，防塵美觀，一體化緊湊型設計，安裝方便：導軌或螺孔安裝；
9、提供簡單易用的串口通信協議、上位機源碼，方便客戶二次開發。
二、 性能參數
1、工作電源：控制器工作電源：12V 或24V，交流或直流通用；輸入工作電源：3~24V 直流電；
2、主控制芯片：8 位高性能單片機加高速高穩定FPGA 可編程陣列電路；
3、程序存儲空間：32K (若有特定需要，可用64K)；
4、數據存儲空間：16K (若有特定需要，可用32K)，保存數據，斷電數據不丟失；
5、輸入：20 路數字量輸入，每路輸入承受的最大電壓為36V，最大承受電流是10MA；每路輸入
點均采用了光電隔離，隔離電壓為1000V；出廠默認為低電平有效型（NPN 型）；輸入點可根據客
戶需要訂做成高電平有效型 （PNP 型），購買前需說明；
6、系統穩定性：采用內部看門狗及嚴格的高頻濾除特性，使系統工作穩定可靠，死機自啟動時間
在1ms 之內；
7、2 種通信方式 （接口）可選：1 個RS232 接口、1 個RS485 接口可通過短路帽選擇。
1 路標準的RS232 串行通信接口（抗15KV 靜電沖擊），可直接與電腦或文本顯示器等外設通
信；可直接通過RS232 接口下載程序，無需燒錄器，方便程序修改、升級；RS232 通信最大距離
為10 米；
1 路標準的RS485 通信接口 （抗15KV 靜電沖擊和雷擊），可用于RS485 通信、遠程控制，
最大通信距離1.5Km；
8、控制器工作狀態指示：2 個LED 燈顯示；
9、2 個撥碼開關：可根據程序需要設定程序狀態或程序參數；
10、工業外殼，防塵美觀，一體化緊湊型設計，安裝方便：導軌或螺孔安裝；
11、外形尺寸：外殼：長寬高為: 145mm×90mm×40mm；內部控制板：長寬高為: 122mm×86mm×
28mm；
