| 一、項目背景 |
|
用戶的已有項目是通過RTU與數傳電臺結合的方式，完成遠程數據采集及傳輸工作，現由于特殊需要和考慮到目前項目所存在的弊端，需要對已有項目進行改造，決定采用工業GPRS模塊來代替數傳電臺，完成現有的項目功能。 |
| 二、GPRS代替電臺的可行性分析 |
| GPRS特點 |
1、 普及性：GPRS是通用分組無線業務(General Packet Radio Service)的簡稱，它突破了GSM網只能提供電路交換的思維方式，只通過增加相應的功能實體和對現有的基站系統進行部分改造來實現分組交換，這種改造的投入相對來說并不大，但得到的用戶數據速率卻相當可觀。由于GPRS網絡現在已經極為普及，只要有手機信號的地方，都可以使用GPRS進行網絡通訊，所以用GPRS來代替電臺是完全可行的。
2、 廉價性：GPRS技術依據數據傳輸量來收費,而不是單純的以聯機時間計費（這和GSM是不同的）。根據地域不同，名地的GPRS服務商又不同程度推出GPRS流量包月服務，用戶使用時費用更為廉價，用戶可以節省大筆費用，例如：
一個RTU終端，每分鐘向上位機傳送字節為100Byte（而實際上每個RTU每次傳送的數據大概5～20Byte），那么這五臺RTU每月傳送的流量為：
每月流量=100*24*60*30=4320000Byte/月（約4.12M） |
| 三、GPRS代替電臺存在的問題及解決方法 |
| 1、問題：通訊方式不匹配 |
|
由于已有RTU和上位機軟件都是基于串口通訊的，而GPRS是基于網絡通訊，所以無論對于RTU和上位機來說都需要改動通訊方式，即需要對RTU和上位機軟件進行修改。 |
| 2、解決方法：數據中轉法。 |
|
RTU終端解決方案： |
|
使用西安達泰電子有限責任公司的DTP_S09D模塊，該模塊可以進行透明數據傳輸，這樣可以不用更改RTU自身的數據協議，只需要將遠程接收服務器（簡稱：Socket服務器）網絡工作參數保存到DTP_S09D模塊中（達泰電子已提供設置軟件），模塊上電后自動與上位機進行網絡連接，對于RTU自身來說，依然是原有的串口傳輸方式，而將網絡傳輸部分交給DTP_S09D來完成的，DTP_S09D通過GPRS網絡將數據發送給移動GPRS服務器，再經移動GPRS服務器通過Internet發送給Socket服務器。
上位機解決方案 |
|
上位機可以使用一臺Socket服務器與原有的數據接收服務器協調工作的方式解決，Socket服務器運行GPRS數據收發軟件（需要開發），該軟件負責接收GPRS傳輸過來的數據并將原有的上位機發送給電臺的數據發送給GPRS網絡，這樣原有的上位機軟件不用做出任何更改。 |

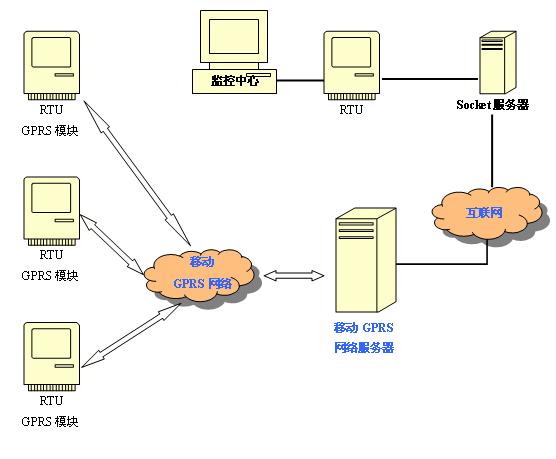

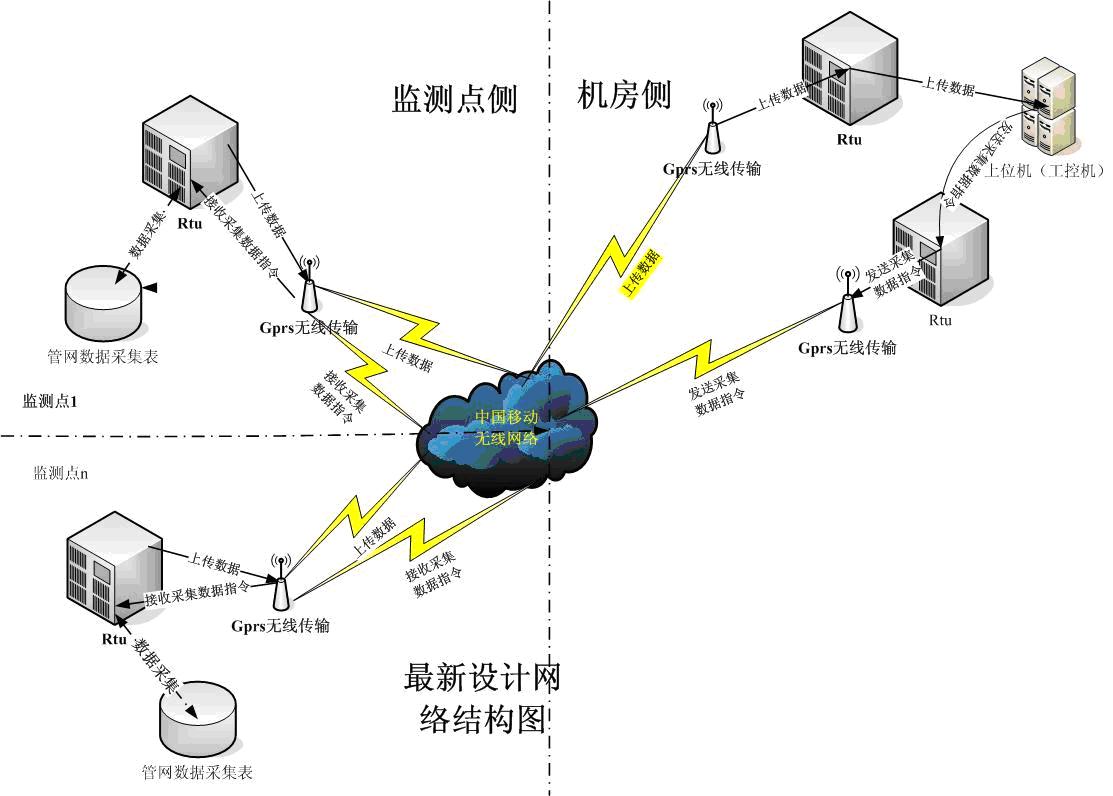

| 四、系統工作結構圖 |
 |
 |
