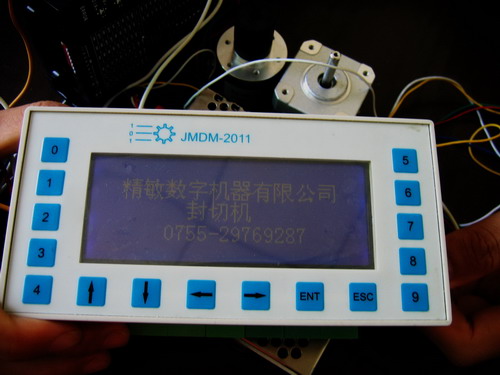

JMDM-2011精敏制袋機封切機切割機控制器
---JMDM-2011多功能工業控制器在制袋機封切機切割機上的典型應用
一、產品簡介
JMDM（精敏）封切機控制系統，又名切割機、制袋機控制系統，采用JMDM-2011集成多功能型工業控制器，具有高清液晶LCD藍屏顯示、方便的人機交互界面、高精度高速度、抗強干擾能力、功能強大、穩定可靠等特點,可控制20路I/O數字量信號，及1路步進/伺服電機高速高精度運動，輸出高速脈沖頻率最高達400KHZ，定位定長控制精度高達0.01mm，優異性能表現遠遠高于國內外PLC。
二、功能概要：
1、功能豐富，且支持多種個性化功能定制開發；
2、自帶192*64點陣式高清LCD藍色液晶屏顯示和16個按鍵人機交互，使用時通過按鍵直接操作；
3、開機界面出廠前可設置機械制造商公司名及聯系方式，為貴公司免費打廣告，讓生意旺起來；
4、運行界面可顯示和設定切割過程涉及的多種參數；
5、可進行定長封切和追色封切；
6、有手動和自動兩種模式；
7、自動加減速時間可調；
8、具有自動計數、補數、總數等功能；
9、可自行設定拉帶速度、初始速度、終止速度；
10、具有故障報警、滿數報警等功能；
11、具有信號檢測、故障診斷及錯誤提示等功能；
12、可設密碼保護。
13、定長裁切精度：0.01mm；
14、適用于各種制袋機、封切機、切割機等類型機器的定長切割控制；
三、硬件主要技術參數
1）主控芯片：高性能工業級進口高速運動控制專用芯片； 8位高性能單片機運算控制芯片，程序空間為64K；
2）數據存儲空間：32K字節的數據存儲器，可以用來保存參數等數據，斷電數據不丟失；
3）輸入點：12路光電隔離數字量輸入，NPN輸入形式，輸入電流：10mA；其中有兩路可作中斷源，用來高速計數；
4）輸出點：8路光電隔離數字量輸出，集電極開路輸出形式，最大輸出電流為1A，輸出頻率可以達到20KHz，可控制氣缸、電磁閥、繼電器等；高電平>4.5V，低電平<1.0V；隔離電壓2500VDC；
5）1路高速脈沖輸出：最高可達400KHZ，精確控制1路步進電機或伺服電機高速運動；
6）時鐘芯片：內部采用了時鐘芯片DS12C887，可作時間運算和時間控制；
4）電源：主電源（內部工作電源）為5V直流電；外部電源為12～24V直流電；
5）通信接口：1路標準的RS232串行通信接口，可以與電腦等上位軟件通信、或多個控制器之間聯機工作；
6）程序寫入方式：可直接通過RS232接口下載程序，無需燒錄器，方便程序修改、升級；
7）系統可靠性：系統采用光電隔離和啟用內部看門狗及嚴格的高頻濾除特性，并有專業的電源監控電路使系統工作穩定可靠，無死機現象；
8）顯示屏：3.7英寸高清晰藍色LCD液晶屏顯示，192*64點陣，可顯示12（字/行）*4（行）個漢字，也可顯示圖形數字符號等；
9）人機交互界面：有16個薄膜輕觸開關，可在線設置多種參數；
10）外形尺寸：緊湊型機殼，控制器機殼尺寸：160mm*80mm*50mm，可用螺釘安裝；
11）軟件：采用C語言編程，編程靈活、功能強大；
12）定位定長精度：0.01mm。
四、調校方法
1、調整“毫米脈沖”
毫米脈沖的調整方法如下：
脈沖當量=膠棍周長/減速比/電機轉1 圈所需脈沖個數
2、確定“送料速度”
是否自動跟速設為“1”時，送料速度有系統自動計算，人工設定的“拉帶速度”無效，“初始速度”和“停止速度”有效。
是否自動跟速 設為“0”時，須設定“拉帶速度”、“加速時間”、“減速時間”。
“沖孔時間”每拉一次袋，沖孔時間都有輸出，其時間應短于兩次拉帶的時間間隔，否則該信號將長期不消失，直到停機。
“追色長度” 一般設定在 20-50 之間，單位是毫米。
五、常見故障處理
1、不能開機:檢查停機信號是否一直為高電平。
2、不能回到開機畫面
參數錯誤:脈沖當量小于 0.1、長度為 0、每批個數為 0。
3、停機不能在高位
1）接近開關不能感應。
2）送料信號接近開關不在高位接近開關之前約 1/4-1/5圈之間。
3）變頻器不能快速剎車。
4、堵料
1）自動調速時堵料：減小送料角度、提高初始速度、減小追色長度。
2）手動調速時堵料：調整拉帶速度、初始速度、停止速度、加速速度、減速速度。追色時，不能將停止速度調的太高。
3）機械原因堵料：檢查機械安裝。
4)伺服參數：伺服爬行引起堵料（伺服剛性不夠）。
5、不能追色
1）追色指示燈不亮。設置為追色狀態。
2）檢查追色電眼的輸出信號電平是否符合要求，低電平應小于 1.0V，高電平應大于 11.0V。
3）檢查實際切袋長度和設定長度是否一致。
4）檢查追色長度設定值，一般在 5-10 之間，若機械和印刷袋較好，可設為 2-5 之間。
5）檢查追色深淺。
6、連送兩個袋子
檢查干擾源。
7、屏幕閃爍
1）檢查是否有短路或開關電源輸出電壓是否在（4.5V-5.5V）之間。
2）控制器電源線是否牢固。
3）機器震動是否過大。
|
