1.1 概述
Acrel-2000 V8.0光伏發電監測系統是上海安科瑞電氣股份有限公司針對太陽能發電系統開發的軟件平臺，可對太陽能光伏電站里的電池陣列、匯流箱、逆變器、交直流配電柜、太陽跟蹤控制系統等設備進行實時監測和控制，通過各種樣式的圖表及數據快速掌握電站的運行情況，其友好的用戶界面、強大的分析功能、完善的故障報警確保了太陽能光伏發電系統的完全可靠和穩定運行。

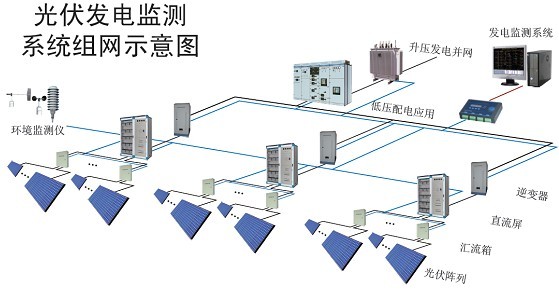

1.2 光伏發電監測系統組網示意圖
1.3 軟件功能
●實時監測太陽能電池板的電壓、電流及其運行狀況
●防雷器狀態、斷路器狀態采集與顯示
●實時監控逆變器工作狀態，監測其故障信息
●系統詳細運行參數顯示
●故障記錄及報警
●具有電量累計、系統分析、歷史記錄功能
●簡單易用的參數設置功能
●系統輸出電流、電壓，瞬時發電功率、累計發電量，CO2、SO2減排量
1.4 軟件界面
系統運行主畫面
監控系統提供功能選擇畫面，并對光伏陣列現場環境進行實時監測與顯示，如室外溫度值、濕度百分比、光照度及陣列表面溫度值等；

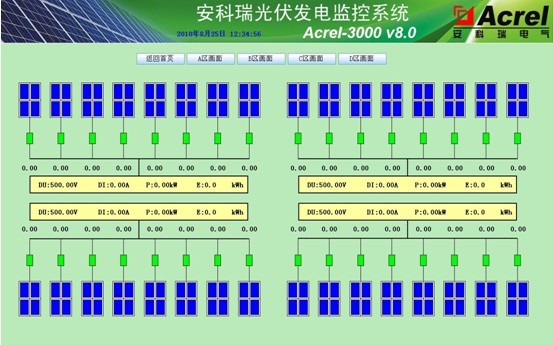

匯流監測系統畫面
監控系統可分區域?qū)崟r(shí)監測各光伏陣列的充電電壓及電流、蓄電池電壓及溫度等信息，并對故障點進行異常顯示與報警提示；

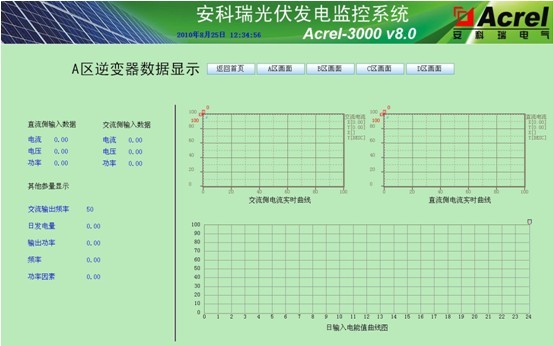

逆變器監測畫面
監控系統可繪制顯示逆變器電壓—時間曲線、功率—時間曲線等，直流側輸入電流實時曲線、交流側逆變輸出電流曲線，并采集與顯示日發電量等電參量；

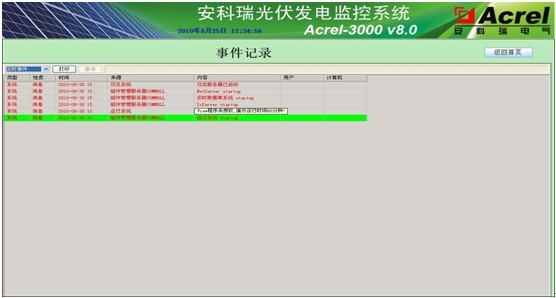

事件記錄監測畫面
監控系統可針對光伏發電現場的各種事件進行記錄，如：通訊采集異常、開關變位、操作記錄等，時間記錄支持按類型查詢，并可對越限報警進行更改設置；

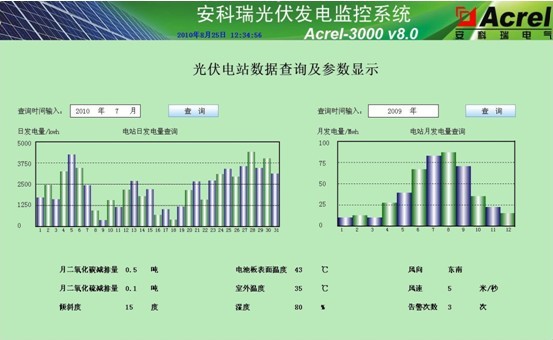

曲線、棒圖分析畫面
監控系統對光伏發電的發電量可形成月棒圖及年度棒圖顯示，并折算成二氧化碳、二氧化硫減排量值；并可查看太陽輻射強度趨勢曲線、風速變化趨勢曲線顯示
