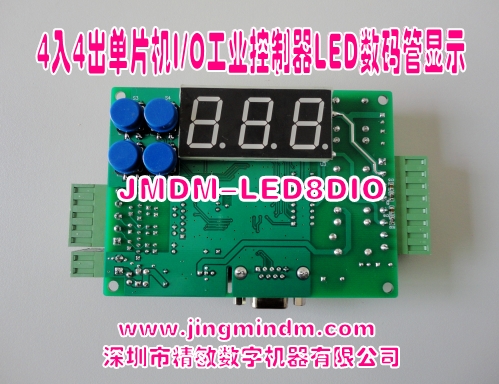

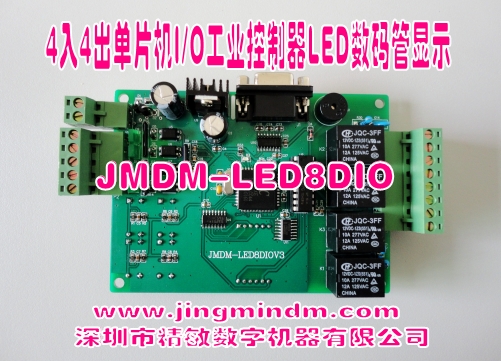

JMDM-LED8DIO 4入4出單片機I/O工業控制器LED數碼管顯示 可顯示和調整參數的8點單片機I/O工控板
一、簡介
JMDM-LED8DIO是深圳市精敏數字機器有限公司自主研發的一款具有四路光電隔離數字量信號輸入，四路繼電器開關量輸出，四個手動按鍵調節，并帶有數碼管顯示和蜂鳴器報警的高可靠穩定性的工業單片機控制器，也叫可顯示和調整參數的8點單片機I/O工控板。
二、功能特性
1、工作電源：DC12V 1A；控制板自帶防雷擊保護電路、防反接電路，反接時電路不工作。
2、8位高性能單片機控制：程序存儲空間：32K；數據存儲空間：16K (若有特定需要)，保存數據，斷電數據不丟失。
3、通信接口：有一路RS232接口，可用來下載程序和與電腦等上位機通信；
4、數碼管顯示：
3位數碼管數碼管模塊總尺寸：長×寬×高=59.2mm×27.5mm×8.3mm，
每位數碼管尺寸：長×寬=20.32mm×11.2mm，顯示寬度為1.75mm，傾斜角度為8°，相鄰兩位的中心間距為20mm，主要用來顯示輸入數據，亮度適中。易于客戶根據顯示數據而做出相應的判斷。
5、蜂鳴器報警：
控制器根據程序設定的功能，可發出報警聲，音質悅耳，并可以調制不同的脈寬而得到不同的聲音，易于根據報警聲音能夠及時提醒客戶而做出相應的判斷。
6、I/O：
4路光電隔離數字量輸入：輸入電壓范圍為直流12V~24V；也可定制為5V（購買前需特別說明），輸入電流為5~10MA；可用于檢測外部各種信號的傳感器輸入，如光電傳感器、紅外傳感器、霍爾傳感器、接近開關、點動開關等數字量輸入器件等；數字量工作狀態指示燈：每路數字量輸入都有一個指示燈，方便觀察輸入點工作狀態；
4路繼電器輸出：無源干觸點形式，可直接控制：交流0~220V電壓，直流：0~30V電壓；每路最大輸出電流10A，輸出口狀態可回讀；
8、四個手動按鍵：設置和調整輸入?yún)?shù)，便于操作。
9、程序下載說明：連接好電腦和控制器之間的串口通訊線。使用STC-ISP下載軟件將編譯好的HEX文件下載到控制器。（注意：下載的過程中有一個手動斷電和上電的過程）。；
10、系統穩定性：具有工業級防雷擊、抗強電磁干擾、高可靠性能，無死機現象。繼電器輸出采用高頻濾除電路，產生極小的諧波；使系統具有極高的穩定性和極長的工作壽命；
11、3種工作方式：支持獨立控制（根據KEIL C語言編寫的程序邏輯自動控制)、RS232串口監控（需編寫上位機、下位機程序）、RS485串口監控3種方式；RS485組網時，需加一個RS232轉RS485的通信模塊。
12、精確時間控制：可實現精確時間控制；
14、外形尺寸：長寬高：(長×寬×高=147.4mm×90.5mm×35mm)；
三、編程說明
在KEIL C編程環境下，本公司提供編程范例，客戶可在此基礎上二次開發應用程序。
1.控制單個繼電器輸出點：
sbit LAMP_A = P1^0； 第一個繼電器輸出端口定義；
sbit LAMP_B = P1^6； 第二個繼電器輸出端口定義；
sbit LAMP_C = P1^4； 第三個繼電器輸出端口定義；
sbit LAMP_D = P1^5； 第四個繼電器輸出端口定義；
LAMP_C=0; 打開第三個繼電器；
LAMP_C=1; 關閉第三個繼電器；
2.控制蜂鳴器輸出：
sbit BUZZ = P1^7; 蜂鳴器控制段口定義；
BUZZ=0： 蜂鳴器輸出；
BUZZ=1； 蜂鳴器停止輸出；
3.讀輸入點命令：
sbit SENSE1 = P3^4; 第一個輸入點定義；
sbit SENSE2 = P3^5; 第二個輸入點定義；
sbit SENSE3 = P3^6; 第三個輸入點定義；
sbit SENSE4 = P3^7; 第四個輸入點定義；
if((SENSE3==0)&& (SENSE3==0)) 判斷第三個輸入信號有沒有信號輸入；
4.讀按鍵輸入程序：
sbit KEY1 = P2^4; 第一個按鍵輸入端口定義；
sbit KEY2 = P2^5; 第二個按鍵輸入端口定義；
sbit KEY3 = P2^6; 第三個按鍵輸入端口定義；
sbit KEY4 = P2^7; 第四個按鍵輸入端口定義；
if((KEY2==0)&& (KEY2==0))：判斷第二個按鍵有沒有按鍵信號；
5.顯示程序編寫：
程序中定義了一個顯示參數：disp_val，可以實時在程序中顯示三位數字；
四、規格
1、工作溫度：-10~+65°C；
2、儲存溫度：-20~+80°C ；
3、濕度：5~95% 無凝結 ；
4、功耗(無外部設備): +12V@ 1A (典型值) ；
五、硬件連接注意事項
1、JMDM-LED8DIO的電源部分采用直流12V供電。
2、客戶應嚴格按照接線圖將控制板全部接線完畢，并檢查無誤后，才可通上直流12V電源。否則將燒壞控制器或外部輸入輸出等設備。
3、控制器的輸入信號默認采用外接直流12或24V供電。
六、用途
1、可代替8點以內的小型PLC+文本顯示系統：用于8點以內的小型開關量、數字量控制系統應用的工業場合，并帶有三個數碼管顯示和四個按鍵輸入，并根據需求設定相關的蜂鳴報警，方便有顯示需求、人機交戶和參數設定的場合使用。
2、可同時控制4路數字量輸入信號和4路輸出負載：如光電開關、紅外探頭、接近開關、行程開關、按鍵輸入等；交流0~220V電壓范圍內或直流0~30V電壓范圍的執行器件如交流接觸器、氣缸、電磁閥、繼電器、加熱絲、普通電動機、電燈炮、LED燈串、普通電機等輸出負載的開和關；
3、可實現弱電控制各種交流強電負載的通斷，并實時通過數碼管顯示相關狀態；
4、可串口遠程實時檢測和控制電廠、自動花車間等生產現場、遠端機房等設備、燈光、電源、音頻、視頻、電子門禁的開和關，省卻人工操作之勞苦、節約人力成本；
5、可用于集中控制樓宇、廣告、球館等行業的燈光、音響等多媒體設備、智能控制家電開關等。
6、可用于計算機控制各種外圍光電開關、紅外探頭、按鈕信號、設備開關；
7、用于各種集散型控制系統、遠程IO模塊、遠程控制系統；
8、可用于小型沙盤、建筑、橋梁等模型的燈光控制。
9、可編程實現：生產線上計數、達到某條件蜂鳴報警，并打開或關閉某設備等個性化的客戶需求。若客戶編程有困難的，可將工藝流程發來，本司可代為編程。
七、發貨事項
1、發貨清單：控制器、編程下載線(附送)、電子版產品資料：KEILC軟件及教程、STC-ISP下載軟件、產品資料（范例程序、說明書及接線圖）。
2、發貨方式：快遞，包裝標準：防靜電防震紙箱。
八、售后服務
1、保修：自產品售出之日起，硬件正常使用下出現故障，保修一年，保修期后只收取維修成本費用；維修方式：送修。
2、技術支持：提供電話、網絡在線技術支持。
