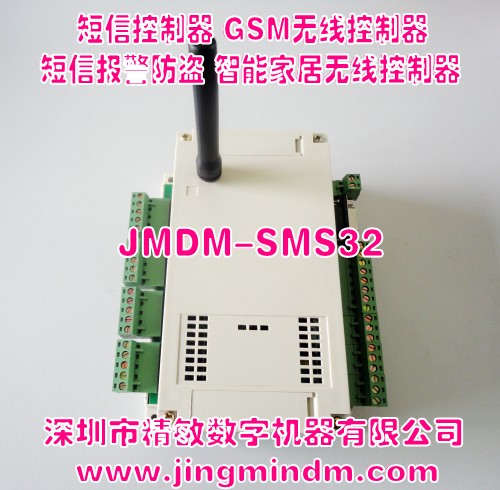

JMDM-SMS32短信控制器 GSM無線控制器 短信報警防盜控制器 智能家居無線控制器 環境數據采集 無線控制器
一、 簡介
JMDM-SMS32是深圳市精敏數字機器有限公司自主研發的一款支持GSM短信控制、電腦串口控制、獨立控制的智能型多功能工業級高可靠I/O控制器，又可簡稱為32路短信控制器、GSM控制器、手機短信控制器、無線I/O控制器、GSM遠程控制模塊等。可外接16路光電開關、紅外探頭、點動開關、各種傳感器等，外接16路交直流負載，用于16路輸入、16路輸出的I/O控制、開關控制場合，工作方式有3種：獨立控制、PC串口控制、短信控制，可實現如下功能：
1、可用短信控制、電腦串口、單片機程序邏輯獨立控制16路繼電器開關、16路數字量輸入狀態采集。
2、短信報警，手機遠程控制，無人值守基站或機房短信監控系統，短信家居防盜，智能家居控制。
3、可代客戶編程，用于手機遙控16路輸入16路輸出的開關量控制場合。
二、 性能參數
1、工作電源：直流24V（12V需要定做）；
2、主控芯片：8位高性能單片機+邏輯門芯片+GSM無線模塊；
3、程序存儲器：32K程序存儲器,用于存放數據。
4、輸入：16路數字量輸入，低電平輸入有效，可接各種NPN型光電開關或光電傳感器、紅外探頭、點動開關等。
5、輸出：16路繼電器輸出，每路最大電流可達到10A，輸出狀態可回讀。
6、系統穩定性：采用光電隔離和啟用內部看門狗及嚴格的高頻濾除特性，使系統工作穩定可靠。
7、接口：1路標準的RS232串行通信接口（抗15KV靜電沖擊），可直接與電腦或PLC等主控等外設通信；可直接通過RS232接口下載程序，無需燒錄器，方便程序修改、升級；
8、工作狀態指示燈：1個電源指示燈，1個網絡指示燈，一個模塊開機指示燈。
9、外殼安裝尺寸：154mm×126mm×60mm；可用導軌安裝或用螺釘固定安裝。
三、 產品功能
1、遙控16路繼電器開關：通過外部手機發短信，可隨時隨地遙控16路繼電器開關；
2、短信收發功能：控制器在收到外部某手機發送的短信指令后，能將控制結果通過短信再發給該手機。
3、多路監控和多路報警：可編程實現多路輸入點的監控，發送報警短信給不同的號碼。
4、短信設置報警號碼：可以通過手機發短信來改寫接收報警的手機號碼。
5、電腦串口實時監控16路數字量輸入、16路繼電器輸出狀態。
四、 使用說明
1、GSM模塊裝上SIM卡：將手機SIM卡上短信清空，插到控制器的卡座上。
2、GSM模塊初始化：打開控制器電源，等待GSM模塊的初始化完成，耗時約10~30秒。
3、連接到無線網絡，有2種方式判斷：
1）看到網絡指示燈閃爍的頻率比較低，約亮65毫秒滅3秒，說明模塊已經連接到網絡。
2）給模塊打個電話，若電話能接通，說明模塊已經連接到網絡，可以正常工作。
4、首次使用，給控制器發送報警回傳的短信號碼。
直接發送要接收模塊報警回傳的手機號碼給GSM模手機號碼上，若短信回復OK，即可正常控制繼電器；
若模塊回復ERROR，說明你發送的手機號碼錯誤或者短信的內容有錯誤，需要您重新發送，直到模塊回復OK，你才可以正常操作。
5、更換控制的手機號：若要更換為另外一個號碼控制模塊，那就要用先前的手機號碼發送短信#R,0*到模塊上，等待模塊回傳clear is ok，然后就可以用現在的手機按照第三個步驟操作就可以。
6、查詢I/O口當前的狀態：
可根據客戶需求，編程實現對16路輸入、16路輸出的狀態查詢。如：發送短信#?,0*到控制器，返回16路繼電器的狀態1000000000000000，說明第一路打開其他路是關閉的，從左往右分別代表1-16路，返回的數1代表打開，0代表關閉，指當前的狀態。
7、控制16路輸出，發送短信到控制器的格式如下：
關閉某一路指令 說明 打開某一路指令 說明
#1,0* 關閉第1路繼電器輸出 #1,1* 打開第1路繼電器輸出
#2,0* 關閉第2路繼電器輸出 #2,1* 打開第2路繼電器輸出
…. ….
#9,0* 關閉第9路繼電器輸出 #9,1* 打開第9路繼電器輸出
#A,0* 關閉第10路繼電器輸出 #A,1* 打開第10路繼電器輸出
…. ….
#G,0* 關閉第16路繼電器輸出 #G,1* 打開第16路繼電器輸出
指令說明：
1）、“#”為指令頭；
2）、1~9的整數分別代表第1~9路輸出，ABCDEFG分別代表第10、11、12、13、14、15、16路輸出。
3）、“，”為指令分隔，注意此逗號為英文狀態下的逗號。
4）、逗號后的0代表控制關閉輸出。1代表打開輸出。
5）可根據客戶需求，實現一條指令控制多路輸出。
8、以上手機短信對I/O的控制指令格式，可根據客戶個性化需求進行修改。
五、 用途
1、控制多個水泵：在山區丘陵地帶，現場操作不便的水泵，只要用手機發短信控制與GSM遠程控制器相連接的水泵，便可打開水泵。之后隨時都可以查詢水泵是否通電了，隨時都可以發短信關閉水泵。最大電流10A，可以滿足水泵的功率要求。控制多個水泵，接多個繼電器即可。
2、智能控制家電：如控制電飯煲或熱水器等，下班前給家中控制裝置發短信，就可以遠程遙控插座通電，之后可隨時查詢工作狀態或關閉。回家后即可立刻享受熱水浴和美食。
3、智能控制門窗：與電磁鐵式門栓相給合，可以GSM遠程控制，也可以用鑰匙打開，是智能門的一個發展方向。與窗的電控鎖相連，可以遠程控制門窗的開閉，特別是在下雨或有急事外出時更為方便。
4、控制各類傳感器和閥門：通過短信控制器可實時獲取各種傳感器信息、閥門狀態信息，或通過手機短信控制閥門開關。與電磁閥相結合，可連接各類傳感器，通過讀取傳感器的信息，如溫度傳感器，水位傳感器，反饋至控制器，根據程序設定功能，自動判斷是否要通過GSM遠程控制器來打開水、氣、油等各類閥門，包括酸、堿等化工產品的閥門。
5、控制工控機、服務器遠程開機復位：可作為連續運行網絡設備（如：工控機、機房服務器等）的遠程開機、復位控制。
6、控制無人值守的基站、機房：控制某些無人職守基站或機房的門禁、溫濕度環境、內部設備等，節省人力物力財力，外接溫濕度傳感器，實時采集現場環境溫度、濕度，根據程序設定的閾值報警條件，報警到手機或控制相關設備開關，如控制設備如服務器\空調\風機等的工作時間\工作狀態等，并實時查詢設備的工作狀態。
7、工程機械的各項參數采集：如在礦山等惡劣的環境下，人工現場檢測比較困難，可用短信遠程控制器采集現場的軸承溫度，以防軸承過熱，造成礦山事故。采集機械的工作電流，防止機器設備過流或功率過大，燒壞機器 造成不必要的損失。還可檢測現場的工作電壓，來判斷是否斷電通知相關責任人，防止機械設備突然設備啟動，造成意外損失。
六、 售后服務
1、保修：自產品售出之日起，硬件正常使用下出現故障，保修一年，保修期后只收取維修成本費用；
2、技術支持：提供遠程電話、網絡在線技術支持。
