JetNet 4508f V2是一款8口網管型快速工業以太網交換機，具備全面2層管理功能和高系統可靠度，支持包括MSR和MSTP等網絡冗余技術，確保實時優質的多元化網絡應用。此以太網交換機包含6個10/100Mbps RJ-45快速以太網口和2個100Mbps光口，配備32Gbps交換矩陣提供實時無阻塞交換性能，在遠距離傳輸過程中確保0丟包，提升高帶寬應用的可靠性。
此外，新一代系統設計包含了基于硬件的WDT看門狗，支持周期性輪詢?cè)O(shè)備活動狀態，保障系統持續正常運行。它還支持DC10V~60V冗余電源輸入，避免由于電源故障造成設備停機。JetNet 4508f V2整合了出色的2層網管功能，支持LLDP及JetView Pro智能NMS網絡管理系統。采用鋁合金外殼設計滿足IP31工業防護等級，支持寬溫工作環境：-10~70°C (JetNet 4508f V2版本)， -40~75°C (JetNet 4508f-w V2版本) ，在嚴苛的工業環境中，此交換機依然能夠提供高可靠度高安全性的數據傳輸服務。
光傳輸實現遠距離數據通訊為了提供穩定可靠的遠距離通訊方案，JetNet 4508f V2配備2個性能出色的光纖接口，包括抗電磁干擾，防潮，抗振動等特點。光口有多種類型可滿足不同傳輸距離的需求，例如多模光口支持2KM傳輸距離，單模光口支持30KM傳輸距離。此外，JetNet 4508f V2的光口還支持全雙工SC/ST接口，或滿足特殊波分復用(WDM)應用的單通道SC接口。
高性能微處理器，內建硬件WDT看門狗
|
|
JetNet 4508f V2采用32位180MHz ARM-9E處理器，支持最高200MIPS指令數，內置硬件WDT看門狗，可避免由于環境因素造成的系統崩潰，例如強烈的電磁干擾，大幅度的溫度變化或錯誤的結構導致LOOP現象。這一出色的看門狗設計可以確保系統在極端惡劣環境下的穩定性和可靠度。 |
豐富的L2網絡控制和安全管理功能JetNet 4508f V2工業交換機提供豐富的網絡控制和安全管理功能，確保網絡系統的可靠性和安全性。網絡控制功能方便用戶最優化他們的工業網絡環境，包括Tag-based VLAN，IGMP Snooping，IEEE 802.1s MSTP，IEEE 802.1w RSTP，Quality of Service(QoS)，鏈路聚合(LACP)，速率控制，端口鏡像等。這些功能可以幫助用戶全面管理網絡流量，確保實時數據流的有效傳遞。
JetNet 4508f V2系列支持DHCP client，DHCP server，IP及MAC地址綁定，802.1X訪問控制，SSH加密，IP訪問列表，port security，Private–VLAN可劃分網絡流量，以及其它多種安全功能，可幫助用戶免遭網絡黑客攻擊，確保數據傳輸質量。
開放式工業管理通訊協議- Modbus TCP/IPJetNet 4508f V2 支持開放式Modbus TCP/IP 通訊協議，透過Modbus TCP/IP 功能致能，用戶可以使用自己的Modbus TCP/IP資料搜集(SCADA)軟件讀取工業交換機的操作訊息并且進行管理。就如同可程序邏輯控制器(PLC)及分布式控制系統(DSC)一般，JetNet 4508f V2以太網交換機可以融入工業現場管理系統，并以單一控制組件表現于現場人機接口(HMI) 控制器上，達到單一化生產管理及維護運作，達成經濟生產及具有實效性的管理維護功能。
簡單易操作的網管界面為了簡化設置監控工作，JetNet 4508f V2提供多種網管界面，例如SNMP，Web瀏覽器，In-Band Telnet及Out-Band串行控制端口，支持CLI命令行。交換機狀態及全部網絡功能都可以通過這些網管界面進行設置。故障報警會通過郵件，SNMP Trap，本地/遠程日志服務器，以及繼電器報警等多種途徑通知系統管理員。
除了這些網管界面，JetNet 4508f V2還提供Korenix JetView便捷型網管軟件用于低成本的網絡系統，以及高階的JetView Pro i
2NMS網絡管理系統，整合了各項網管功能，包括自動檢索設備，自動繪制網絡拓?fù)洌縄P設定以及固件升級等操作。

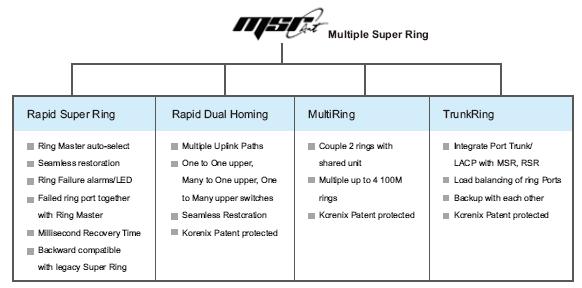

全面的冗余解決方案 – Multiple Super Ring (MSRTM)JetNet 4508f V2支持新一代環網冗余技術 - MSR
TM(Multiple Super Ring)，此新一代環網技術包含多項新功能，適合各種不同網絡冗余和網絡結構的應用需求。采用MSR冗余環網技術，單一節點可以隸屬于不同環網，而斷線恢復時間(failover time)小于5ms，復接恢復時間(restore time)則達到0ms。此外，用戶可以增加上百個工業交換機來擴展環網結構，以滿足網絡應用的需求，而無須顧慮網絡傳輸速率會受到影響。
MSR
TM技術還能輕松將JetNet交換機接入核心網管交換機，采用RSTP協議或RDH
TM(Rapid Dual Homing)技術，通過多線路多節點來提升兩者間連線的可靠度。如果將MSR環網技術和LACP(Link Aggregation Control Protocol)鏈路聚合協議整合使用，可以增加網絡的連通性，可靠度，全面提升網絡質量。將2個或更多端口連線聚合捆綁，不僅可以增加帶寬，還提高了節點間的冗余彈性。
Rapid Super Ring (RSRTM)技術
| RSR(Rapid Super Ring)是第二代Korenix冗余網絡技術，使用電口和光口組環的自愈時間從20ms大幅度縮短至個位毫秒級。Ring Master可以通過RSR engine自動選擇，簡化了設置步驟。R.M.的1st Ring port連接的主通訊線路，而R.M.的2nd Ring port連接的是備援線路。一旦主通訊線路發生中斷，備援線路會立即切換成活動狀態，進行數據傳輸。此外，在自動選擇R.M.模式下，環網的復接恢復時間(restoration time)同樣為0ms。 |
|
環網端口無縫自愈 無縫自愈是Korenix新一代專利技術，可讓斷線環網快速恢復，而不產生任何Loop回環，拓?fù)浣Y(jié)構變化或封包丟失及延時。該技術完善了環網自愈過程，實現0毫秒無縫自愈，避免了任何不穩定因素，保障系統不間斷運行。

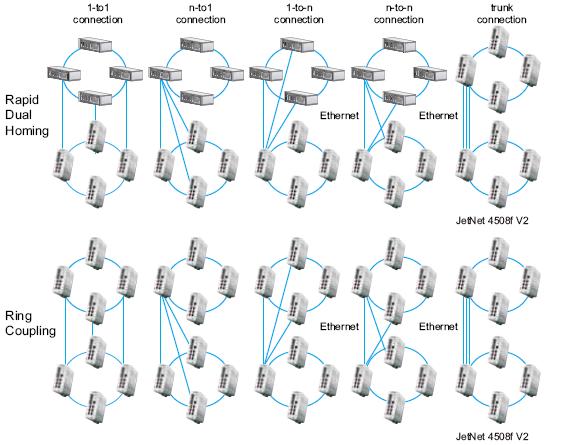

Rapid Dual Homing (RDHTM) 雙歸屬冗余技術 RDH(Rapid Dual Homing)快速雙歸屬冗余是Korenix新一代環網技術的另一項重要功能。它支持與其它廠商的設備環網耦合。此外，還提供便捷的網管界面和多樣的冗余架構，自愈時間更快，而斷線復接恢復時間(restore time)為零，實現無縫恢復。可以自動檢測上連端口并分組，無需另外設置。各組中，根據連線速率大小做為主要，次要，備用連接。速率最高的上連線路做為活動鏈路進行數據通訊。RDH
TM整合了鏈路聚合功能，上連線路可以是單條連線，也可以是多條連線的聚合組，提供更好的冗余機制和上連帶寬。
TrunkRingTMTrunkRing是MSR的一項新功能，整合了RSR快速自愈環網和鏈路聚合兩項技術。吸取了鏈路聚合能提高連線冗余性和連接速率的特點，只有當所有聚合連接全部斷連，環網才會斷開。此聚合功能支持靜態聚合(static trunk)和動態聚合(LACP)。TrunkRing中并非要求每一段連接參數都一致。環網的連線可以是對稱的，亦可以是不對稱的。如環上有些連接是單線路，其它的可以是多條線路的聚合連接，且各聚合鏈路的組成員數量可以不同。用戶可提高某一段連接的冗余性，來配合實際應用的需要。速率較低的連接更多被用做備援線路，當發生故障時快速恢復網絡的連通性。
MultiRingTMMultiRing
TM 技術提供了一種更便捷的方法，用于連接兩個環網。最簡單的例子是僅用一臺設備連接兩個環網。根據端口數量的多少和不同的速率，一臺設備甚至可連接多個環網。如JetNet 4508f V2可組建百兆環網并上聯至JetNet 5010G或更高層Korenix工業以太網交換機。如下圖所示，MultiRing
TM技術通過單線或多鏈路接入多個環網來擴展網絡架構。除了良好的擴展性，MultiRing與多環網技術還存在很大的差異性。啟動交換機的MultiRing功能以后，JetNet 4508f V2可將RSR，TrunkRing和Super Ring多種環網整合起來，支持更靈活的拓?fù)浣Y(jié)構，并保持良好的兼容性。
LACP鏈路聚合技術
| LACP(Link Aggregation Control Protocol)允許用戶將多個以太網口進行邏輯捆綁以增加帶寬。聚合端口可被視為一個物理端口，所以帶寬會高于單一以太網口。同一個聚合組的成員端口可以均衡負載，相互備援。LACP鏈路聚合功能通常用于需要提高主干網絡帶寬的應用，這是一個提高網絡帶寬的最經濟的方式。如果聚合端口同時設置為環網冗余端口(Ring Port)，則該結構則成為T(mén)runkRing – 這意味著環網鏈路通過聚合技術提升了帶寬，并且單點斷線不會存在自愈時間(為0)。JetNet 4508f V2工業交換機提供了一個簡單易行的方式將RSR環網通過聚合來提升帶寬。 |
|
IEEE 1588 PTP精確時鐘同步協議PTP(Precision Time Protocol)精確時鐘同步協議，主要用于同步以太網設備的時鐘。它可以將網絡設備的分布式時鐘精確同步到亞微秒級。JetNet 4508f V2支持自動檢索時鐘服務器(或綁定時鐘)，Master和Slave架構用于時鐘同步可以在工業動態控制環境中精準到很高的等級，而占用最小的網絡及處理器資源。此時鐘同步協議可用于事件序列檢查，排程輸出，同步傳動，電子時戳，以及統籌事件記錄等。

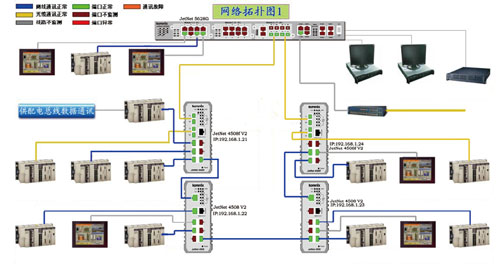

通過LLDP及JetView Pro管理軟件自動繪制拓?fù)鋵?shí)施有效管理
|
|
JetNet 4508f V2支持拓?fù)錂z索及LLDP(IEEE 802.1AB鏈路層發現協議)，使用支持LLDP功能的網絡管理軟件可幫助用戶在同一子網中檢索不同廠家的網絡設備。使用LLDP功能，NMS網絡管理系統可以輕松繪制網絡拓?fù)浣Y(jié)構，顯示端口ID，端口描述，系統描述，VLAN ID等等。一旦某條連線發生中斷，拓?fù)渥兓畔?huì)更新至NMS網管系統，簡化了用戶的網絡維護工作。除了SNMP和LLDP協議，JetNet 4508f V2系列還配備Korenix專利的JetView Pro i2NMS軟件提升網管效能, 除了自動繪制拓?fù)鋱D，還支持MSRTM批量環網管理，批量IP設定，固件升級，設置備份還原，內建SNMP MIB Browser/編譯器等。此外，用戶還可以將拓?fù)鋱D輸出成不同格式，如JPG, BMP, PNG和PDF格式，便于網絡管理和網絡查錯工作。界面友好的網管軟件使管理員可以自動檢索網絡設備，有效管理工業以太網絡。 |
強固的結構設計適用嚴苛環境JetNet 4508f V2滿足海事工業電氣相容標準，提供超越鐵道，交通控制，重工業電氣設備應用標準的電氣適應性，杰出的浪涌保護設計使交換機更加穩定可靠。JetNet 4508f系列采用強固的鋁合金外殼設計，具備出色的散熱性能，適應寬范圍的工作，如JetNet 4508f V2為-10~70°C，JetNet 4508f-w V2為-40~75°C，能在極端惡劣的現場環境中建立可靠的數據連線。
