光纖到戶的首選！世界上唯一USB口的
USB光纖收發器

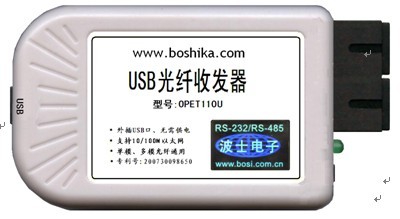

圖1
產品外形圖
一、用途
波仕電子創造了世界上唯一的USB光纖收發器、無需外接電源，是世界上最小的光纖收發器，支持單模和多模光纖通用。波仕電子的OPET110U的USB以太網光纖收發器可以將USB轉換為符合IEEE802.3u以太網標準的100Base-FX光纖進行傳輸。波仕OPET110U不僅將傳統的RJ-45口改為了USB口，而且顛覆了傳統以太網光纖收發器的尺寸和外形，屏棄了傳統的大方鐵盒的外形，還創造了在單模和多模光纖中都可以傳輸的技術。
波仕OPET110U是最新一代光纖通信產品，直接從USB轉換出一對光纖收發頭進行遠程傳輸。無需電源的特性使得OPET110U成為智能手機、平板、筆記本等移動設備直接擴展以太網光纖的唯一選擇，也是光纖到桌面方案的最佳選擇。OPET110U是光纖到戶的首選！產品具有超小型的外形(74*23*47mm)、實現遵守以太網標準的光纖傳輸、只需要安裝驅動程序、無須修改已有的軟件。OPET110U可以成對使用、也可以與其他符合100Base-TX標準的以太網光口通信。OPTU110U1為單纖收發器，只用一根光纖收發，成對使用。由于采用光纖作為通信傳輸介質，具有隔離高電壓、防電磁干擾、傳輸距離遠等優點。
本產品受以下中國專利保護：ZL02284234《通過光纖傳輸USB信號的電路》，侵權必究！
二、硬件與軟件安裝
將OPET110U光纖收發器通過USB打印線外插到計算機USB口。OPET110U默認使用一對SC光纖接頭(圖1)、可轉FC、ST頭。OPET110U可以成對使用，也可以與波仕或者其它品牌的以太網光纖收發器使用。OPET110U1為OPET110U的單纖版本，外形及性能同OPET110U，但是只有1個光纖頭，只用一根光纖收發，必須兩個單纖收發器成對使用(T3R5與T5R3成對使用，圖5)。
波仕微型USB光纖收發器使用時光纖發送頭通過光纖接對方的光纖接收頭。注意保持光纖轉換器的光纖座、光纖頭的清潔，如果不連接時請用相配套的橡皮塞子蓋住。 OPET110U外接計算機的USB口，無需供電。產品功耗小于2W。光頭的旁邊帶LED指示燈，分別指示USB口供電狀態和光口通信狀態(圖2、圖3)。產品接計算機時是絕對無需外接電源的，備用電源插座僅僅是當用于接智能手機、平板等手持設備時可能會用到，可以延長手機等的工作時間。
|
OPET110U |
USB光纖收發器 |
單模多模通用 |
雙纖、專利技術 |
|
OPET110U1 |
USB光纖收發器 |
單模多模通用 |
單纖、專利技術 |
波仕電子配套提供各種長度單芯、雙芯光纖以及ST、FC、SC接頭。OPET110U需要安裝驅動程序。OPET110U支持Windows 7/XP/Vista/CE、Linux/Android、MAC OSX等操作系統。

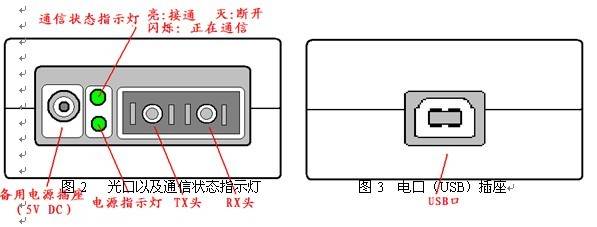

圖2 光口以及通信狀態指示燈 圖3 電口(USB)插座
三、性能特點
OPET110U微型USB以太網光纖收發器為全雙工/半雙工模式自動適應。OPET110U的光纖頭(默認SC頭)為單模/多模自動適應，這是波仕電子獨有的技術。
|
光纖接口 |
SC(可選ST、FC) |
|
電氣
接口 |
USB口(B型座) |
|
傳輸介質 |
單模光纖或多模光纖 |
無需供電 |
|
適用光纖 |
9/125、50/125、62.5/125 um等 |
尺寸及重量 |
74*23*47mm 、80克 |
|
通信
方式 |
10/100M自適應、全雙工半雙工自適應 |
光纖
傳輸
距離 |
40Km(單模光纖) |
|
IEEE802.3u 100Base-FX |
2Km(多模光纖) |
|
光波長 |
1310nm(雙纖) |
25Km(單纖雙向) |
|
發 1310 nm收1550nm(T3R5單纖) |
工作溫度 |
—10~+50℃ |
|
發1550 nm收1310nm(T5R3單纖) |
存儲溫度 |
—40~+70℃ |
四、典型應用
典型應用

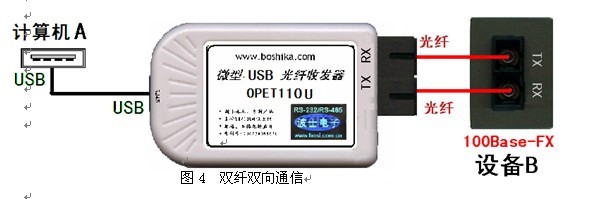

1：圖4為USB光纖收發器OPET110U的典型應用1的連接示意圖。計算機A通過USB線連接到光纖收發器的USB口；另一臺網絡設備B配備有100Base-FX接口，它通過光纖連接到光纖收發器的光纖接口，即可實現光纖組網通信。網絡設備B可以是以太網服務器、工作站、路由器、交換機、集線器等。
圖4 雙纖雙向通信

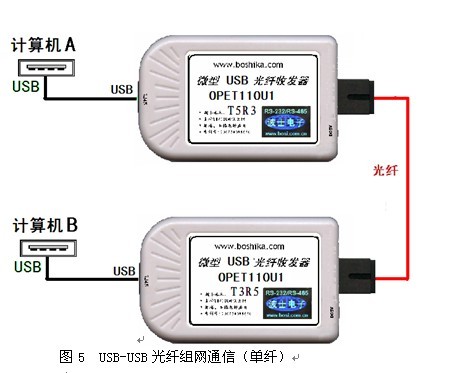

典型應用2：在圖5中，計算機A與計算機B都有USB口，通過兩臺OPET110U1(T5R3和T3R5)光纖收發器可實現計算機A與計算機B之間的單纖遠距離組網通信。
圖5 USB-USB光纖組網通信(單纖)
典型應用3：在圖6中，計算機A有USB口，OPET110U與OPET100L光纖收發器配合可實現計算機USB信號的光纖延長，可以在遠處外接USB設備。詳見2012款波仕OPET-USB說明書。
圖6 USB-USB光纖延長
