通過光纖延長USB信號！第2代
USB網絡光纖延長器

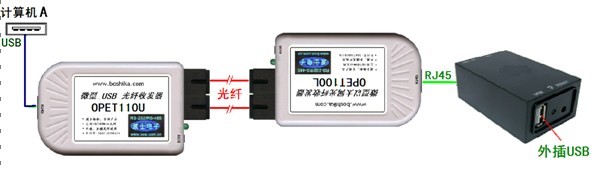

圖1： OPET-USB2全套產品
一、用途
波仕電子發明了USB網絡光纖延長器。最新第2代的產品的近端直接接到計算機的USB口，近端無需供電。波仕電子的OPET-USB2可以將USB2.0信號通過一對甚至一根光纖延長最遠40Km，在遠端轉出一個USB口。OPET-USB2全套產品包括一對光纖收發器(OPET110U和OPET100L)以及一個以太網/USB轉換器，需要驅動程序、支持USB2.0全速(12M)速率,兼容USB2.0高速(480M)。
在許多情況下，需要將遠程的USB口接入計算機。距離可能是幾十米到幾十千米，僅僅使用電纜是無法實現的，無線也無能為力，必須使用光纖。用光纖來構筑遠程USB口的最實用的方法是將計算機的USB口用以太網光纖延長后再在遠端加以太網/USB轉換器。
波仕電子的OPET-USB2是最新一代USB光纖通信產品，實現了USB信號在以太網光纖中的遠程傳輸。OPET-USB2是目前世界上唯一可以將USB延長40Km的產品。本產品受以下中國專利保護：ZL02284434《通過光纖延長USB信號的電路》，侵權必究！
二、硬件安裝與使用
USB網絡光纖延長器全套包括一個以太網/USB轉換器和一對(OPET110U和OPET100L)光纖收發器。OPET110U與OPET100L之間用2根SC頭光纖相連，注意這2個光口必須交叉連接(如圖1)，可以通過光纖跳線轉換為SC、FC口。波仕電子配套提供各種長度光纖以及ST、FC、SC接頭。OPET110U外插計算機的USB口、無需供電。OPET100L和以太網/USB轉換器的供電均需要5V直流，產品功耗均小于2W。
波仕的以太網/USB轉換器是一種通用的讓各種USB設備可以接入以太網的裝置，可以接USB存儲器、USB攝像頭、USB/串口轉換器、USB鼠標、USB鍵盤、USB-HUB等幾乎所有USB設備。以太網/USB轉換是把以太網口轉換為USB口的設備，連接到計算機的一頭是以太網口，另外一頭連接USB設備。注意USB網絡服務器與USB網卡的區別：USB網卡是把計算機的USB口轉換為以太網口的設備，USB網卡接到計算機的一頭是USB口，與USB網絡服務器是相反的。
實際應用中有一邊為計算機，而另外一邊為相距最遠達40Km的遠程USB設備，如圖1。波仕OPET110U是世界上唯一的USB光纖收發器 (74*23*47mm)，支持單模光纖和多模光纖通用，能夠把USB信號轉換為光纖介質信號。波仕OPET100L是世界上最小的以太網光纖轉換器 (74*23*47mm)，也是世界上唯一支持單模光纖和多模光纖通用的以太網光纖轉換器，能夠把以太網信號從銅纜雙絞線介質信號轉換為光纖介質信號。
三、軟件安裝與使用
首先在計算機上安裝OPET110U的驅動程序。OPET110U需要安裝驅動程序。OPET110U支持Windows 7/XP/Vista/CE、Linux/Android、MAC OSX等操作系統。以WINDOWS為例，安裝完畢后會在“網上鄰居\屬性”--“網絡連接”中出現一個新的“本地連接”，就是OPET110U的以太網口。然后再安裝應用程序USBServer，用于找到和設別插在遠端以太網/USB轉換器上的USB設備。
以太網/USB轉換器默認IP地址為169.254.10.10，用戶可以修改。注意OPET110U的以太網口地址段的前2位要一樣為169.254.，最后2位不同于.10.10即可。子網掩碼 255.255.0.0 。如果OPET110U的網口設置為“自動獲得IP地址”，那么可能會顯示“本地網絡連接受限制”，這是正常的，可以正常工作。以太網/USB轉換器的USB口旁邊還有一個復位按鈕，一直按著超過5秒鐘可以使得產品復位到出廠原始設置狀態。
使用時將USB設備外插到以太網/USB轉換器上，比如如果在USB插座上外插U盤，在計算機上運行配套的軟件“Lanch USB Server”會顯示已經連接U盤(如圖2左)，然后按“搜索”，U盤的圖標會由綠色變為紅色(如圖2右)，說明成功連接。打開計算機的“資源管理器”就可以讀寫這個U盤了。如果外插USB/串口轉換器，配套軟件還會提示安裝轉換器的驅動程序。這樣就實現了光纖連接的遠程USB口。

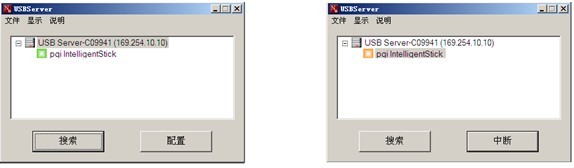

圖2： OPET-USB2軟件設置
四、性能特點
OPET-USB2的光纖頭為單模/多模自動適應，這是波仕電子獨有的技術。
|
光纖接口 |
SC(可轉FC、SC) |
|
電氣
接口 |
USB-A口(遠端) |
|
傳輸介質 |
單�；蚨嗄９饫w |
RJ-45口(中間) |
|
適用光纖 |
9/125、50/125、62.5/125 um等 |
光口 |
1310nm 、100Base-FX |
|
通信方式 |
USB2.0全速、兼容USB2.0高速 |
光纖傳輸
最遠距離 |
40Km(單模光纖) |
|
電源插口 |
5V電源×2個 |
2Km(多模光纖) |
|
光波長 |
1310 nm |
工作溫度 |
—10~+70℃ |
五、單纖方案
將OPET110U改為OPET1110U1、同時將OPET100L改為OPET100L1可以實現用一根光纖延長USB的功能。
RS232/RS485/RS422/光纖系列轉換器
波仕卡：RS232/RS485/RS422全面解決方案
產品型號：485A\485C\485TA\485TC\U485A\U485C\485K
485B\OPT232-9\OPT485-9\USB232\USB485
BS232-9\BS232C-9\Y232A2\Y232B9……
********************************
廠家訂購電話：027-59835329
027-51518047
聯系人：向麗
手機：15802756132
傳真：027-51518048
QQ ：752817985
網站
http://www.232485.com 地址：武漢市洪山區關東科技園
MSN/E-MAIL :boshika@hotmail.com

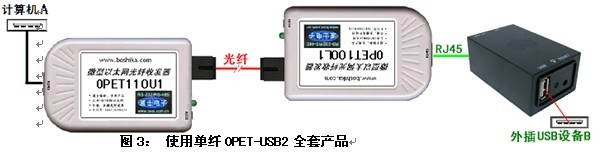

圖3： 使用單纖OPET-USB2全套產品
