9口非網管型工業以太網交換機
簡介
EDS-305/308/309/316系列5/8/9/16口以太網交換機給您的以太網連接提供經濟的解決方案。內嵌的智能報警功能，可以幫助系統維護者監控網絡的運行狀況。此一系列產品專為惡劣的工業環境設計，如在危險地點（Class I，Div. 2/ATEX），符合FCC、UL及CE標準。EDS-305/308/309/316系列包含了2類型號，分別是0 ~ 60 °C的一般型號和-40 ~ 75°C的寬溫型號。這兩類產品各為工業應用環境中標準的和擴展的工作溫度所設計，并且通過了100%的燒機測試，可以滿足工業自動化控制的特殊需求，該EDS-305/308/309/316系列可以方便地安裝在導軌或在一個配電箱。
特點
- 冗余24伏雙直流電源輸入
- 電源故障和端口連接中斷時可以通過繼電器進行報警
- 廣播風暴保護
- 透明傳輸標有VLAN記號的封包
- 工作溫度-40 ~ 75 °C（寬溫型號）
技術參數 標準：
IEEE 802.3適用于10BaseT
IEEE 802.3u適用于100BaseT（X）and 100BaseFX
IEEE 802.3x適用于Flow Control
處理類型：存儲和轉發
流控：IEEE802.3x全雙工，背壓式流控
交換機屬性 MAC地址表大小：1 K（EDS-305/308/309）
封包緩沖區大小：512 Kbit（EDS-308/309）
接口 光纖接口：100BaseFX端口（SC/ST接口）
RJ45端口：10/100BaseT（X）自動偵測，全/半雙工，MDI/MDI-X自適應
DIP開關：啟用/禁用廣播風暴保護
LED指示燈：PWR1，PWR2，F(xiàn)AULT，10/100M（TP口），100M（光口）
報警輸出：一路繼電器輸出報警，1A @ 24 VDC

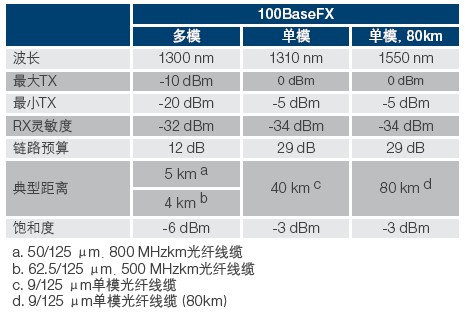

光纖
電源需求 輸入電壓：
EDS-309：24 VDC（12 ~ 45 VDC），雙冗余輸入
輸入電流：
EDS-309-3M：0.31 A @ 24 V
過載電流保護：
EDS-309系列：1.6 A
接口：1個可插拔的6針接線端子
反接保護：提供
機械特性 包裝：金屬外殼，IP30防護
尺寸：
EDS-305/308/309系列：
53.6 x 135 x 105 mm（2.11 x 5.31 x 4.13 in）
重量：
EDS-305/308/309系列：630 g
安裝：導軌、壁掛安裝（可選套件）
工作環境 工作溫度：
標準型號：0 ~ 60 °C（32 ~ 140 °F）
寬溫型號：-40 ~ 75 °C（-40 ~ 167 °F）
存儲溫度：-40 ~ 85 °C（-40 ~ 185 °F）
相對濕度：5 ~ 95%（無凝露）
安規認證 Safety：
EDS-309系列：UL 508，UL 60950-1，CSA C22.2 No. 60950-1，EN 60950-1
Hazardous Location：UL/cUL Class I Division 2
Groups A/B/C/D，ATEX Zone 2 Ex nC IIC
EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A
EMS：
EN 61000-4-2（ESD）Level 3，EN 61000-4-3（RS）Level 3，
EN 61000-4-4（EFT）Level 3，EN 61000-4-5（Surge）Level 3，
EN 61000-4-6（CS）（EDS-305/308：Level 2；EDS-309/316：Level 3）
Marine：DNV，GL
Shock：IEC 60068-2-27
Freefall：IEC 60068-2-32
Vibration：IEC 60068-2-6
MTBF（平均無故障時間）：
EDS-309系列：396，000小時
數據庫：MIL-HDBK-217F，GB
保修 保修期：5年
