簡介
TCF-90是一個體積小巧的，可在無需外接電源情況下高速傳輸的RS-232光纖轉換器，它使RS-232信號的傳輸距離從15M擴展到 5KM(TCF-90-M，多模光纖) 或 40 km (TCF-90-S，單模光纖)。TCF-90從串口取電，一對TCF-90用光纖連接兩個RS-232串口設備，可在全雙工模式下傳送數據。且TCF-90可隔離不穩定的電壓變化,接地環路，和EMI/RFI 雜波電信號，同時很好地解決了RF發熱狀況與電磁輻射造成的干擾，并且提高數據傳輸的可靠性。
無源型RS-232光纖轉換器
將RS-232設備連接到TCF-90是很容易的。ST的光纖接口是為在大樓之間或大樓內傳輸數據而設計的。TCF-90特別適用于工業應用或需要保證數據傳輸的可靠性的應用中。
TCF-90 的 RS-232 接口是 DB9 孔式，可直接連接到主機 , 并可從 TxD，RTS 和 DTR 線取電。雖然 TCF-90 可以從這三根數據或握手信號線上取得足夠的電源，而不管這些信號是高電壓還是低電壓，我們還是推薦將 RTS 或 DRT 信號置為高電平。
專利技術： LED 電源指示燈
然使用萬用表可以很容易地測量串口是不是提供足夠的電源，但更好的辦法是使用 TCF-90內建的“ LED 電源指示燈”。您只需要把 TCF-90連接到 RS-232 串口，并且把 SW4 撥到 Test 模式， 如果 LED 燈點亮，表明 TCF-90已經接收到足夠的電力。如果 LED 燈沒亮，則需要另配外部電源。

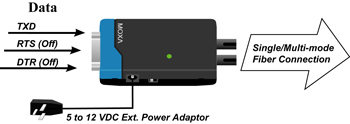

可選外部電源

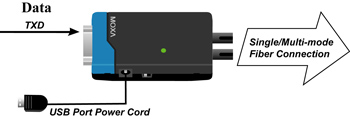

在大多數環境中，TCF-90可在無外接電源情況下工作。但當RTS/DTR都不可用或置為OFF狀態，或RS-232提供的接口無法為轉換器提供足夠電壓時，我們建議使用一個外接的USB電源或DC外部電源。
特點
- 串口取電或可選外接電源供電
- 擴展RS-232信號的傳輸距離:
> 單模光纖傳輸距離40KM: TCF-90-S
> 多模光纖傳輸距離5KM: TCF-90-M
- 減少信號干擾
- 使用光纖可免除化學藥品的腐蝕與電子線路易受干擾的問題
- 串口15 KV ESD保護
- 最高速率115. 2 Kbps
- 體積小巧
通信參數 RS-232 信號：Tx，Rx，GND
內部環路：RTS到CTS，DTR到DSR和DCD
波特率：最高115.2 Kbps
串口保護：15 KV ESD
光纖通信 接口類型：ST
距離：TCF-90-S：單模光纖40 Km
TCF-90-M：多模光纖5 Km
支持的光纖：
TCF-90-S：8.3/125，8.7/125，9/125 or 10/125 μm
TCF-90-M：50/125，62.5/125，or 100/140 μm
波長：TCF-90-S：1310 nm，TCF-90-M：850 nm
發射功率：> -5 dBm
接收靈敏度：TCF-90-S：-24 dBm，TCF-90-M：-20 dBm
工作環境 工作溫度：0 ~ 60 °C (32 ~ 142 °F)
存儲溫度：-20 ~ 75 °C (-4 to 167 °F)
相對濕度：5 ~ 95% RH
電源 電源輸入：
RS-232串口：TxD，RTS，DTR; 外接電源輸入接口
外接電源：5 ~ 12 VDC
功率：20 mA @ 5 VDC （禁用終端電阻）
機械特性 尺寸 (W x D x H)：42 x 80 x 22 mm
外殼：ABS + PC
重量：50 ± 5 g
安規認證 CE Class B，FCC Class B
保修期5 年
