、用途:

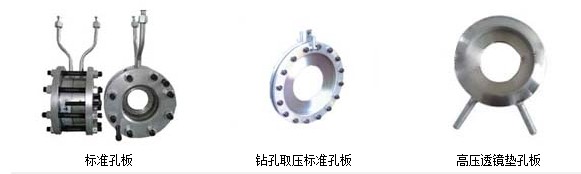

標準孔板是測量流量的差壓發生裝置，孔板流量計配合各種差壓計或差壓變送器可測量管道中各種流體的流量。節流裝置包括環室孔板，噴嘴等。節流裝置與差壓變送器配套使用，可測量液體、蒸汽、氣體的流量，它廣泛應用于石油、化工、冶金、電力、輕工等部門。
充滿管道的流體，當它們流經管道內的節流裝置時，金屬管浮子流量計流束將在節流裝置的節流件處形成局部收縮，從而使流速增加，靜壓力低，于是在節流件前后便產生了壓力降，即壓差，介質流動的流量越大，在節流件前后產生的壓差就越大，所以可以通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的。
二、工作原理：
充滿管道的流體流經管道內的節流裝置，在節流件附近造成局部收縮，流速增加，在其上、下游兩側產生靜壓力差。
在已知有關參數的條件下，根據流動連續性原理和伯努利方程可以推導出差壓與流量之間的關系而求得流量。其基本公式如下：
d－工作條件下節流件的節流孔或喉部直徑
三、規格
DN20～3000mm PN 0.25～32MPA
四、型號
1、節流件名稱：
|
代號 |
名稱 |
代號 |
名稱 |
代號 |
名稱 |
|
Ａ |
限流孔板 |
Ｊ |
機翼測風裝置 |
Ｒ |
錐形入口孔板 |
|
Ｂ |
標準孔板 |
Ｋ |
寬邊孔板 |
Ｓ |
雙重文丘里管 |
|
Ｃ |
長徑噴嘴 |
Ｌ |
文丘里噴嘴 |
Ｔ |
機加工文丘里管 |
|
Ｄ |
端頭孔板(噴嘴) |
Ｍ |
小孔板 |
Ｗ |
粗焊鐵板文丘里管 |
|
Ｅ |
1/4圓孔板(噴嘴) |
Ｎ |
內藏孔板 |
Ｘ |
粗鑄文丘里管 |
|
Ｆ |
低壓損流量計 |
Ｏ |
偏心孔板 |
Ｙ |
雙重孔板 |
|
Ｇ |
透境墊孔板 |
Ｐ |
ISA1932噴嘴 |
Ｚ |
均速管流量計 |
|
Ｈ |
環形孔板 |
Ｑ |
圓缺孔板 |
|
|
2、取壓方式：
|
代號 |
Ｈ |
Ｚ |
Ｆ |
Ｊ |
Ｔ |
|
名稱 |
角接（環室）取壓 |
角接（鉆孔）取壓 |
法蘭取壓 |
徑距取壓 |
特殊取壓 |
|
★限流孔板無此表示方法 |
3、公稱通徑：www.hamtyb.com
