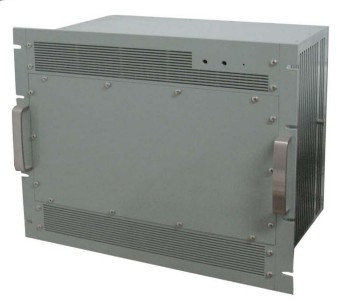

CPCI7618
18槽加固機箱
采用前插式密封機箱，上下兩端采用風機通風散熱
機箱內可前插標準CPCI 6U 功能 模塊8個
電源模塊1個，后插輔助電源1個
18槽6U CompactPCI 底板，帶P3、P4和P5后走線I/O
AC或DC CPCI 250W+250W冗余（3+1）電源
符合PICMG 2.16(CompactPCI分組交換底板)標準
符合PICMG 2.5(計算機技術)標準
概述
CPCI7618是防塵，防水，密封式加固機箱，整機表面采用噴漆工藝，顏色為棕綠灰。最多支持1個6U的CPCI冗余電源。有18個用于CompactPCI板的插槽和18個用于IEEE 1101.11后端I/O轉換板的插槽。
CPCI7618支持64位/66MHz PCI卡的高可靠型內置底板
規格
機器外形尺寸：410mm(高)X436mm（寬）X312mm(長)
CompactPCI標準：
PICMG 2.0R3.0 CompactPCI規范
PICMG2.1R2.0 CompactPCI熱插拔規格
PICMG2.5R1.0 CompactPCI計算機技術規格
PICMG2.11R3.0前端電源接口規格
背板：18槽6U CompactPCI背板
支持64位/66MHz PCI總線
V(I/O)可選為+3.3V或+5V
散熱系統：機箱通過熱傳導散熱
電源：最多支持1個標準的6U CPCI 4HP電源
PICMG2.11 47針電源接口
