FX1N系列

三菱PLC-FX1N系列是功能很強大的微PLC，可擴展到多達128 I/O點，并且能增加特殊功能模塊或擴展板。通信和數據鏈接功能選項使得FX1N在體積、通信和特殊功能模塊等重要的應用方面非常完美。定位和脈沖輸出功能一個PLC單元能同時輸出2點100KHz脈沖，PLC配備有7條特殊的定位指令，包括零返回、絕對位置讀出、絕對或相對驅動以及特殊脈沖輸出控制。

型號	I/O總數	輸入		輸出		尺寸 mm(英寸) (寬)(厚)(高)
		數目	類型	數目	類型
FX1 N-14MR-001	14	8	漏型	6	繼電器	907590 (3.63.03.5)
FX1 N-24MR-001	24	14	漏型	10	繼電器	907590 (3.63.03.5)
FX1 N-24MT					晶體管
FX1 N-40MR-001	40	24	漏型	16	繼電器	1307590 (5.23.03.5)
FX1 N-40MT					晶體管
FX1 N-60MR-001	60	36	漏型	24	繼電器	1757590 (7.03.03.5)
FX1 N-60MT					晶體管

FX1S系列

三菱PLC-FX1S系列PLC把優良的特點都融合進一個很小的控制器中。FX1S適用于最小的封裝，提供多達30個I/O，并且能通過串行通信傳輸數據，所以它能用在緊湊型PLC不能應用的地方。

三菱PLC-FX1S系列選型表

模型	I/O總數	輸入		輸出		尺寸 mm(英寸) (寬)(厚)(高)
		數目	類型	數目	類型
FX1s-10MR-001	10	6	漏型	4	繼電器	607590 (2.43.03.5)
FX1s-10MT					晶體管
FX1s-14MR-001	14	8	漏型	6	繼電器	607590 (2.43.03.5)
FX1s-14MT					晶體管
FX1s-20MR-001	20	12	漏型	8	繼電器	757590 () 3.03.03.5
FX1s-20MT					晶體管
FX1s-30MR-001	30	16	漏型	14	繼電器	1007590 (3.03.03.5)
FX1s-30MT					晶體管

項目		規格	備注
運轉控制方式		通過儲存的程序周期運轉
I/O控制方法		批次處理方法(當執行END指令時)	I/O指令可以刷新
運轉處理時間		基本指令：0.55至0.7µs 應用指令：3.7至幾百µs
編程語言		邏輯梯形圖和指令清單	使用步進梯形圖能生成SFC類型程序
程式容量		內置2K步EEPROM	存儲盒(FX1n-EEPROM-8L)可選
指令數目		基本順序指令：27 步進梯形指令：2 應用指令：85	最大可用167條應用指令，包括所有的變化
I/O配置		最大總I/O由主處理單元設置
輔助繼電器 (M線圈)	一般	384點	M0至M383
	鎖定	128點(子系統)	M384至M511
	特殊	256點	M8000至M8255
狀態繼電器 (S線圈)	一般	128點	S0至S127
狀態繼電器 (S線圈)	初始	10點(子系統)	S0至S9
定時器(T)	100毫秒	范圍：0至3276.7秒63點	T0至T55
	10毫秒	范圍：0至327.67秒31點	當特殊M線圈工作時T32至T62
	1毫秒	范圍：0.001至32.767秒1點	T63
計數器(C)	一般	范圍：1至32767數16點	C0至C15 類型：16位增計數器
計數器(C)	鎖定	范圍：1至32767數16點	C16至C31 類型：16位增計數器
高速計數器 (C)	單相	范圍：-2147483648至+2147483647數 FX0：選擇多達4個單相計數器，組合計數器頻率不大于2KHz。 FX0s：當使用多個單相計數器時，頻率和必須不大于14KHz。只允許單、雙相高速計數器同時使用。當使用雙相計數器時，最大記數速度必須大于14KHz，計算為(記數邊數為5時，2ph計數器速度)+1ph計數器速度。	C235至C238 4點(注意C235被鎖定)
	單相c/w起始停止輸入		C241(鎖定)、C242和C244(鎖定)3點
	雙相		C246、C247和C249(都鎖定)3點
	A/B相		C251、C252和C254(都鎖定)3點
數據寄存器 (D)	一般	128點	D0至D127 類型：32位元件的16位數據存儲寄存器對
	鎖定	128點	D128至D255 類型：32位元件的16位數據存儲寄存器對
	外部調節	范圍：0至255 2點	通過外部設置電位計間接輸入D8013或D8030&D803114數據
	特殊	256點(包含D8030，D8031)	從D8000至D8255 類型：16位數據存儲寄存器
	變址	16點	V和Z 類型：16位數據存儲寄存器
指標 (P)	用于CALL	64點	P0至P64
	用于中斷	6點	100至130 (上升觸發=1，下降觸發=0)
嵌套層次		用于MC和MRC時8點	N0至N7
常數	十進位K	16位：-32768至+32768 32位：-2147483648至+2147483647
常數	十六進位H	16位：0000至FFFF 32位：00000000至FFFFFFFF

FX3U系列

FX3U系列 PLC可編程控制器

● 第三代微型可編程控制器
● 內置高達64K大容量的RAM存儲器
● 內置業界最高水平的高速處理0.065μS/基本指令
● 控制規模:16~384(包括CC-LINK I/O)點
● 內置獨立3軸100kHz定位功能(晶體管輸出型)
● 基本單元左側均可以連接功能強大簡便易用的適配器

三菱PLC-FX3U系列選型

PLC型號	點數
FX3U-16MR/ES-A	內置8入/8出(繼電器)，AC電源
FX3U-32MR/ES-A	內置16入/16出(繼電器)，AC電源
FX3U-48MR/ES-A	內置24入/24出(繼電器)，AC電源
FX3U-64MR/ES-A	內置32入/32出(繼電器)，AC電源
FX3U-80MR/ES-A	內置40入/04出(繼電器)，AC電源
FX3U-128MR/ES-A	內置64入/64出(繼電器)，AC電源
FX3U-16MT/ES-A	內置8入/8出(晶體管漏型)，AC電源
FX3U-32MT/ES-A	內置16入/16出(晶體管漏型)，AC電源
FX3U-48MT/ES-A	內置24入/24出(晶體管漏型)，AC電源
FX3U-64MT/ES-A	內置32入/32出(晶體管漏型)，AC電源
FX3U-80MT/ES-A	內置40入/04出(晶體管漏型)，AC電源
FX3U-128MT/ES-A	內置64入/64出(晶體管漏型)，AC電源
FX3U-16MR/DS	內置8入/8出(繼電器)，AC電源
FX3U-32MR/DS	內置16入/16出(繼電器)，DC電源
FX3U-48MR/DS	內置24入/24出(繼電器)，DC電源
FX3U-64MR/DS	內置32入/32出(繼電器)，DC電源
FX3U-80MR/DS	內置40入/04出(繼電器)，DC電源
FX3U-16MT/DS	內置8入/8出(晶體管漏型)，AC電源
FX3U-32MT/DS	內置16入/16出(晶體管漏型)，DC電源
FX3U-48MT/DS	內置24入/24出(晶體管漏型)，DC電源
FX3U-64MT/DS	內置32入/32出(晶體管漏型)，DC電源
FX3U-80MT/DS	內置40入/04出(晶體管漏型)，DC電源
FX3U-16MT/DSS	內置8入/8出(晶體管源型)，DC電源
FX3U-32MT/DSS	內置16入/16出(晶體管源型)，DC電源
FX3U-48MT/DSS	內置24入/24出(晶體管源型)，DC電源
FX3U-64MT/DSS	內置32入/32出(晶體管源型)，DC電源
FX3U-80MT/DSS	內置40入/04出(晶體管源型)，DC電源
FX3U-16MT/ESS	內置8入/8出(晶體管源型)，AC電源
FX3U-32MT/ESS	內置16入/16出(晶體管源型)，AC電源
FX3U-48MT/ESS	內置24入/24出(晶體管源型)，AC電源
FX3U-64MT/ESS	內置32入/32出(晶體管源型)，AC電源
FX3U-80MT/ESS	內置40入/04出(晶體管源型)，AC電源
FX3U-128MT/ESS	內置64入/64出(晶體管源型)，AC電源
FX3G-14MR/ES-A	內置8入/6出(繼電器)，AC電源
FX3G-24MR/ES-A	內置14入/10出(繼電器)，AC電源
FX3G-40MR/ES-A	內置24入/16出(繼電器)，AC電源
FX3G-60MR/ES-A	內置36入/24出(繼電器)，AC電源
FX3G-14MT/ES-A	內置8入/6出(繼電器)，DC電源
FX3G-24MT/ES-A	內置14入/10出(繼電器)，DC電源
FX3G-40MT/ES-A	內置24入/16出(繼電器)，DC電源
FX3G-60MT/ES-A	內置36入/24出(繼電器)，DC電源
FX3G-14MT/ESS	內置8入/6出(晶體管)，AC電源
FX3G-24MT/ESS	內置14入/10出(晶體管)，AC電源
FX3G-40MT/ESS	內置24入/16出(晶體管)，AC電源
FX3G-60MT/ESS	內置36入/24出(晶體管)，AC電源
FX3UC-16MT/D	內置8入(漏型)/8出(晶體管漏型)，DC電源
FX3UC-32MT/D	內置16入(漏型)/16出(晶體管漏型)，DC電源
FX3UC-64MT/D	內置24入(漏型)/24出(晶體管漏型)，DC電源
FX3UC-96MT/D	內置48入(漏型)/48出(晶體管漏型)，DC電源
FX3UC-16MT/DSS	內置8入(源型/漏型)/8出(晶體管漏型)，DC電源
FX3UC-32MT/DSS	內置16入(源型/漏型)/16出(晶體管漏型)，DC電源
FX3UC-64MT/DSS	內置32入(源型/漏型)/32出(晶體管漏型)，DC電源
FX3UC-96MT/DSS	內置48入(源型/漏型)/48出(晶體管漏型)，DC電源
FX3UC-32MT/LT	內置16入/16出，DC電源,內置CC-Link/LT主站功能
FX3UC-33MT/LT-2	內置16入/16出，DC電源,內置CC-Link/LT主站功能
FX3U-232-BD	RS232串行通信擴展板，1通道
FX3U-422-BD	RS422串行通信擴展板，1通道
FX3U-485-BD	RS485串行通信擴展板，1通道
FX3U-CNV-BD	FX3U特殊適配器轉換擴展板
FX3U-USB-BD	USB通信擴展板(適用于FX系列PLC)
FX3G-232-BD	RS232串行通信擴展板，1通道
FX3G-422-BD	RS422串行通信擴展板，1通道
FX3G-485-BD	RS485串行通信擴展板，1通道
FX3G-CNV-ADP	FX3U特殊適配器轉換擴展板
FX3G-2AD-BD	模擬量輸入擴展板，2通道
FX3G-1DA-BD	模擬量輸入擴展板，1通道
FX3G-8AV-BD	8點模擬電位器擴展板
FX3U-4AD-ADP	4通道模擬量輸入特殊適配器
FX3U-4DA-ADP	4通道模擬量輸出特殊適配器
FX3U-3A-ADP	3通道模擬量特殊適配器
FX3U-4AD-TC-ADP	4通道溫度特殊適配器
FX3U-4AD-PT-ADP	4通道溫度特殊適配器
FX3U-4AD-PTW-ADP	4通道溫度特殊適配器
FX3U-4AD-PNK-ADP	4通道溫度特殊適配器
FX3U-4HSX-ADP	4通道高速輸入特殊適配器
FX3U-4HSY-ADP	2通道高速輸出特殊適配器
FX3U-232ADP	RS232特殊適配器
FX3U-233ADP-MB	RS232特殊適配器
FX3U-485ADP	RS485特殊適配器
FX3U-485ADP-MB	RS485特殊適配器
FX3U-1PSU-5V	FX3U系列擴展板電源
DX3U-4AD	4通道AD
DX3U-4DA	4通道DA
DX3U-20SSC-H	SSC-NET模塊
DX3UC-1PS-5V	FX3U系列擴展板電源
DX3UC-4AD	4通道AD
DX3U-64CCL	CC LINK單元
FX3U-FLROM-16	16K內存盒
FX3U-FLROM-64	64K內存盒
FX3U-FLROM-64L	64K程序傳送單元
FX3U-7DM	顯示單元
FX3U-7DM-HLD	顯示單元支架
FX3U-32BL	電池
FX3U-EEPROM-32L	32K內存盒
FX3U-5DM	顯示單元

Q系列

Q系列三菱PLC模擬量輸出模塊高速、高精度地將CPU模塊所賦予的數字量數據轉換為模擬量信號，并輸出到外部設備上。

◆ Q系列三菱PLC模擬量輸出模塊產品型號

■ Q68DAV 8通道，數字-模擬轉換：電壓輸出
■ Q68DAI 8通道，數字-模擬轉換：電流輸出
■ Q62DA 2通道，數字-模擬轉換：電壓/電流輸出
■ Q62DA-FG 通道隔離 2通道，數字-模擬轉換：電壓/電流輸出
■ Q64DA 4通道，數字-模擬轉換：電壓/電流輸出

高速、高精度地將外部的電壓或電流信號轉換為數字量，并放入CPU的模塊。測量范圍在軟件中完成。可進行偏置、增益的設置，并支持在線更換。使用方便。

◆ Q系列三菱PLC模擬量輸入模塊產品型號

■ Q68ADV 8通道，模擬-數字轉換：電壓輸入
■ Q62AD-DGH 通道隔離 2通道，電流輸入
■ Q68ADI 8通道，模擬-數字轉換：電流輸入
■ Q64AD 4通道，模擬-數字轉換：電壓/電流輸入
■ Q64AD-GH 通道隔離 4通道，模擬-數字轉換：電壓/電流輸

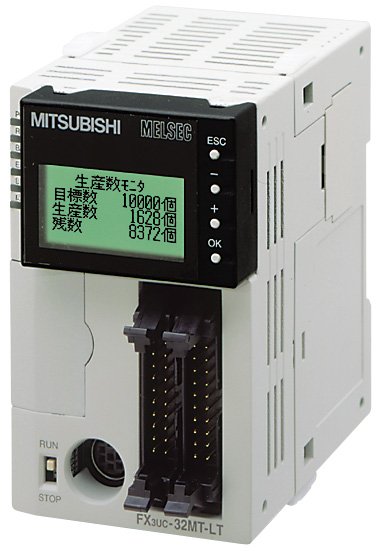

FX3UC系列

產品詳細介紹
FX3UC
1、更快的CPU處理速度：0.065us/基本指令，更多數量的軟元件
2、內置64K步大容量存儲器(RAM)
3、內置了高性能的顯示模塊
可以顯示英文、數字和日文漢字，最多能夠顯示：半角16個字符(全角8個字符)× 4行。在該模塊上可以進行軟元件的監控、測試，時鐘的設定，存儲器卡盒與內置RAM間程序的傳送、比較等操作。另外，還可以將該顯示模塊從本體上拉出并安裝在控制柜的面板上。
4、新增了模擬量適配器，不占用系統點數，使用方便
5、增強了通信功能，最多可以同時使用3個通信口(包括編程口)
6、內置獨立3軸最高100kHz的定位功能，增加了新的定位指令：帶DOG搜索的原點回歸(DSZR)和中斷單速定位(DVIT)，從而使得定位控制變得比以往更為強大。
7、內置6點同時100kHz的高速計數功能
8、內置了CC-Link/LT主站功能

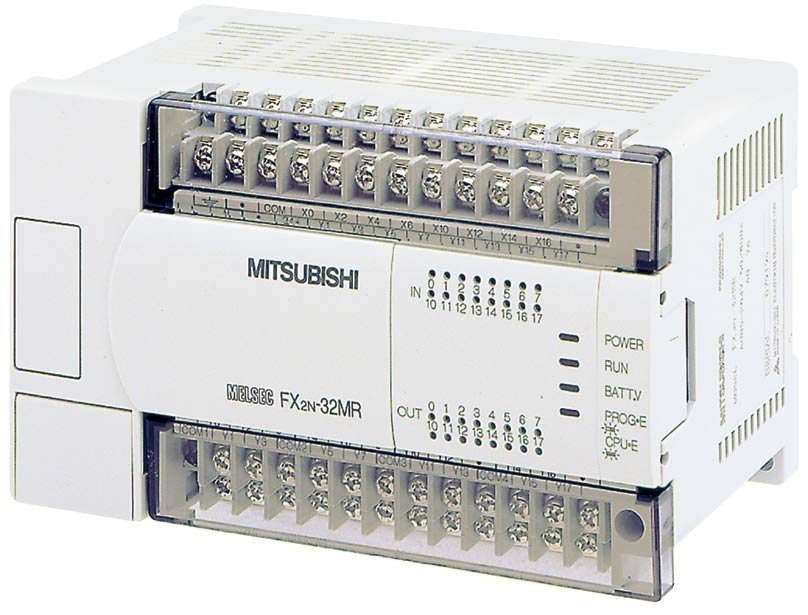

FX2N系列

FX2n系列是FX系列PLC家族中最先進的系列。由于FX2n系列具備如下特點：最大范圍的包容了標準特點、程式執行更快、全面補充了通信功能、適合世界各國不同的電源以及滿足單個需要的大量特殊功能模塊，它可以為你的工廠自動化應用提供最大的靈活性和控制能力。

為大量實際應用而開發的特殊功能

開發了各個范圍的特殊功能模塊以滿足不同的需要----模擬I/O，高速計數器。
定位控制達到16軸，脈沖串輸出或為J和K型熱電偶或Pt傳感器開發了溫度模塊。
對每一個FX2n主單元可配置總計達8個特殊功能模塊。

網絡和數據通信

連接到世界上最流行的開放式網絡 CC-Link，Profibus Dp和DeviceNet或者采用傳感器層次的網絡解決您的通信需要。

其它功能

內置式24V直流電源

24V、400mA直流電源可用于外圍設備，如傳感器或其它元件。

快速斷開端子塊

因為采用了優良的可維護性快速斷開端子塊，即使接著電纜也可以更換單元。

時鐘功能和小時表功能

在所有的FX2NPLC中都有實時時鐘標準。時間設置和比較指令易于操作。小時表功能對過程跟蹤和機器維護提供了有價值的信息。

持續掃描功能

為應用所需求的持續掃描時間定義操作周期。

輸入濾波器調節功能

可以用輸入濾波器平整輸入信號(在基本單元中x000到x017)。

注解記錄功能

元件注解可以記錄在程序寄存器中。

在線程序編輯

在線改變程序不會損失工作時間或停止生產運轉。

RUN/STOP 開關

面板上運行/停止開關易于操作。

遠程維護

遠處的編程軟件可以通過調制解調器通信來監測、上載或卸載程序和數據

密碼保護

使用一個八位數字密碼保護您的程序。

三菱PLC-FX2N系列

型號	I/O總數	輸入		輸出		尺寸 mm(英寸) (寬)(厚)(高)
		數目	類型	數目	類型
FX2N-16MR-001	16	8	漏型	8	繼電器	1308790 ()
FX2N-16MT					晶體管
FX2N-32MR-001	32	16	漏型	16	繼電器	1508790 (5.93.43.5)
FX2N-32MT					晶體管
FX2N-48MR-001	48	24	漏型	24	繼電器	1828790 (7.23.43.5)
FX2N-48MT					晶體管
FX2N-64MR-001	64	32	漏型	32	繼電器	2208790 (8.73.03.5)
FX2N-64MT					晶體管
FX2N-80MR-001	80	40	漏型	40	繼電器	2858790 (11.23.43.5)
FX2N-80MT					晶體管
FX2N-128MR-001	128	64	漏型	64	繼電器	3508790 (13.83.43.5)
FX2N-128MT					晶體管
