Main Features
- Unique auto RXD-TXD enabled technique！
- No need to modify software！No settings！
- All RS-232 software supportted！
RS-485/RS-422 repeater and extender
| MODEL |
FUNCTION |
POWER |
PRICE |
| Y485TC |
RS-485/RS-422 repeater |
5V |
US$62 |
| YG485C |
RS-485 optical-isolation repeater |
dual 5V |
$62 |
| YG485TA |
RS-485 optical-isolation repeater |
5V |
$110 |

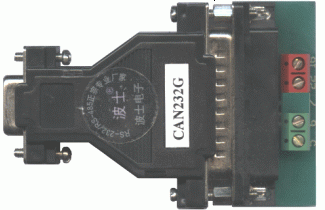

| CAN232G |
RS-232 optical-isolation long distance extender(5-10Km) |
5V |
$98 |
| CAN485G |
RS-485 optical-isolation long distance extender(5-10Km) |
dual 5V |
$98 |
| CAN422G |
RS-422 optical-isolation long distance extender(5-10Km) |
dual 5V |
$98 |
RS-232/RS-485/RS-422 long distance extender
光隔RS-485 中繼器
---零延時智能收發轉換、無需控制信號
一、用途
光隔RS ­485 中繼器（YG485C 、YG485TA ）用于延長RS ­485 的傳輸距離，還可以用于增加
RS ­485 信號的驅動能力（帶負載能力）。具有零延時智能收發轉換功能，無需控制信號。光隔RS ­485
中繼器還可以實現RS ­485 信號的光電隔離。
二、安裝及性能
在RS ­485 通信線上串接一個中繼器，則可延長1.2Km （9600bps 時）。在RS ­485 通信線上串
接一個YG485C （或YG485TA ）能夠使RS ­485 的帶負載能力增加到128 個。YG485C 、YG485TA
支持最高通信速率一般為9600bps 。同時具有吸收浪涌電流的抗雷擊保護功能。由于YG485C （或
YG485TA ）獨有內部零延時智能收發轉換技術，所以確保適合所有半雙工通信軟件。

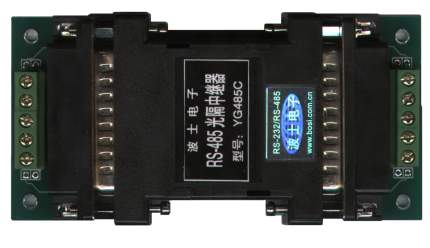

三、外型圖
YG485C （或YG485TA ）的外形為DB ­25/DB ­25 轉接盒大小。
YG485C 的兩端不分方向，均為DB ­25 針座。注意：YG485C 兩端DB ­25 的電源必須為相互隔
離的兩組電源才能達到完全隔離的效果。YG485C （或YG485TA ）對外接的+5V 電源沒有嚴格要求
(電壓4.5~5.5V ，功耗電流<100mA)。建議選用波士電子的微型開關穩壓電源(輸入交流220V ，輸出
隔離直流5V 100mA ，僅重35 克，插頭大小)，也可用電池供電。當YG485C 的兩端DB ­25 的電源
為同一個電源時，YG485C 可作為非光隔中繼器使用。
