一、用途
波士電子的RS-232/光纖轉換器、RS-485/422/光纖轉換器用于實現通信機器之間的光纖傳輸、延長通信距離。波士電子發明和首創了無須外接電源的RS-232/光纖轉換器、是世界上最小的光纖轉換器。由于采用光纖作為通信傳輸介質，具有高隔離電壓、防電磁干擾、抗雷擊等優點。波士光纖轉換器廣泛用于工業過程控制、分布數據采集等場合、特別適合電力系統自動化、交通控制等部門。
二、硬件安裝
OPT232-9型RS-232/多模光纖轉換器外形為DB-9/DB-9轉接盒大小，OPT232S-9型RS-232/單模光纖轉換器外形為DB-9/DB-25轉接盒大小,其中DB-9(孔座)一端直接插在PC機的DB-9芯RS-232針座上、只用到RXD、TXD、GND三根線即可，無須外接電源，使用一對ST光纖接頭。
OPT232EX[S]型RS-232/光纖中繼轉換器的外形為DB-25/DB-25轉接盒大小，使用兩對ST光纖接頭，中間有一根電纜連接一個RS-232口的DB-9針座和5V電源引腳。OPT232EX[S]的RS-232口可以配接波士電子的485A、485C轉換器，這樣就構成RS-485光纖中繼轉換器（型號：OPT485EX[S]）。
OPT485、OPT485S型RS-485/光纖轉換器外形為DB-25/DB-25轉接盒大小，其中DB-25(孔座)一端可以接RS-485（半雙工）、RS-422（全雙工）、RS-232（全雙工半雙工均可）。使用一對ST光纖接頭。OPT485[S]需要外接直流5V電源（<50mA）。OPT1485、OPT1485S型RS-485/光纖轉換器外形為DB-25/DB-25轉接盒大小，其中DB-25(孔座)一端可以接RS-485（半雙工）、RS-232（全雙工半雙工均可）。使用一對ST光纖接頭。OPT1485[S]需要外接直流5V電源（<50mA）。波士OPT1485[S]系列光纖轉換器與波士OPT485[S]系列的區別在于：OPT1485[S]系列減少了對RS-422全雙工的支持，但是對RS-485半雙工的適應更加廣泛，減少了跳線設置，特別是單模OPT1485S使用更加簡單。

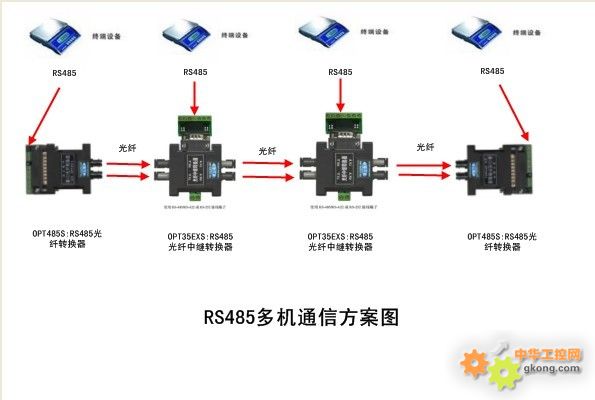

OPT系列光纖轉換器的深灰色ST頭為光纖接收器、淺灰色ST頭為光纖發送器。使用時發送器ST頭通過光纖接對方的接收器ST頭。波士OPT系列光纖轉換器支持多機通信。注意保持光纖轉換器的ST座、光纖的ST頭的清潔，如果不連接時請一定將ST座和ST頭用相配套的橡皮塞子蓋住。
三、性能特點
波士電子的OPT系列RS-232/RS-485/光纖轉換器最高速率115.2Kbps。均無需任何初始化設置！獨有波士零延時自動收發轉換技術，確保適合所有軟件!
|
光纖接口 |
ST |
|
電氣
接口 |
DB-9孔RS-232（外插針座） |
|
傳輸介質 |
雙多模光纖、或雙單模光纖 |
接線端子（RS-485、RS-422） |
|
通信
方式 |
異步RS-232 |
尺寸及重量 |
DB-9/25轉接頭大小、90克 |
|
全雙工半雙工通用RS-485、RS-422 |
傳輸距離 |
4Km（多模）、40Km（單模） |
|
光波長 |
820nm（多模）、1300nm（單模） |
適用光纖 |
50/125、62.5/125、100/140um |
|
|
型 號 |
說明（多模） |
|
型號 |
說明（單模） |
|
|
|
OPT232-9 |
RS-232/光纖轉換器（無源） |
OPT232S-9 |
RS-232/光纖轉換器（無源） |
|
|
|
OPT485 |
RS-232/RS-485/RS-422/光纖轉換器 |
OPT485S |
RS-232/RS-485/RS-422/光纖轉換器 |
|
|
|
OPT1485 |
RS-232/RS-485/光纖轉換器 |
|
OPT1485S |
RS-232/RS-485/光纖轉換器 |
|
|
|
OPT232EX |
RS-232/光纖中繼轉換器 |
|
OPT232EXS |
RS-232/光纖中繼轉換器 |
|
|
|
OPT485EX |
RS-485/RS-422/光纖中繼轉換器 |
OPT485EXS |
RS-485/RS-422/光纖中繼轉換器 |
