地址串口轉換器
1、用途
波仕電子的DIZ485地址串口轉換器用于實現串口（同時支持RS-232和RS-485）之間的帶地址的轉換。通過跳線設置地址編碼，DIZ485可以將串口接收到的數據附加上地址編碼發送出去，也可以將帶地址編碼的串口數據送到對應地址的轉換器的串口。DIZ485與其它同類產品相比的特點是可以識別下位機的地址、下位機可以主動發送帶地址的數據。DIZ485是世界上最小的帶地址的串口轉換器。
2、硬件安裝

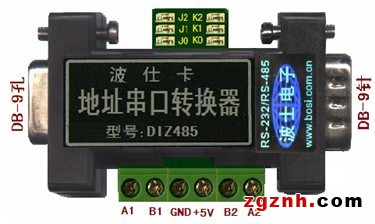

波仕DIZ485地址串口轉換器的外形為DB-9/DB-9轉接盒大小，如圖，產品左邊為主串口，包括DB-9孔的RS-232口，和標明為A1、B1的RS-485口。右邊為從串口，包括DB-9針的RS-232口，和標明為A2、B2的RS-485口。左上側J2、J1、J0為波特率設置的跳線，右上側K2、K1、K0為地址編碼設置的跳線，下面中間為5V電源接線端子。主串口與從串口之間并不隔離，它們公用GND地線和+5V電源。DIZ485的左邊DB-9孔可以直接外插計算機的RS-232口，右邊的DB-9針引腳分配同計算機的RS-232口，但是都只有RXD、TXD、GND三根線。DIZ485需要外接直流5V電源。外接5V電源要求5V(±0.5V) 50mA，產品配套有5V微型開關穩壓電源。
3、跳線設置
DIZ485通過跳線J2、J1、J0設置波特率，通過跳線K2、K1、K0設置地址。見下表。0-斷開，1-短路。注意每次更改跳線新設置波特率后必須重新加電源才能生效。
|
串口通信波特率設置 |
|
地址設置 |
|
J2 |
J1 |
J0 |
波特率 |
K2 |
K1 |
K0 |
地址 |
|
0 |
0 |
0 |
1200 |
0 |
0 |
0 |
0 |
|
0 |
0 |
1 |
2400 |
0 |
0 |
1 |
1 |
|
0 |
1 |
0 |
4800 |
0 |
1 |
0 |
2 |
|
0 |
1 |
1 |
9600 |
0 |
1 |
1 |
3 |
|
1 |
0 |
0 |
19200 |
1 |
0 |
0 |
4 |
|
1 |
0 |
1 |
38400 |
1 |
0 |
1 |
5 |
|
1 |
1 |
0 |
57600 |
1 |
1 |
0 |
6 |
|
1 |
1 |
1 |
115200 |
1 |
1 |
1 |
7 |
4、軟件使用
DIZ485 使用非常方便。首先根據用戶通信程序的波特率進行波特率設置，比如9600bps，則將J2斷開、J1短接、J0短接。然后設置本產品的地址，比如設置地址為1，則將K2斷開、K1斷開、K0短接。
左側的A1、B1的RS-485以及DB-9孔RS-232稱為“主串口”；右側A2、B2的RS-485以及DB-9針RS-232稱為“從串口”。
通信規則：主串口數據=地址碼+從串口數據
或者：從串口數據=主串口數據—地址碼
如果主串口收到 ###1:1234567，那么地址為1的產品的從串口發送出 1234567（地址不是1的產品的從串口不發送任何數據），就是去幀頭。地址碼就是在K2、K1、K0跳線設置值的前面加3個井號（###）和后面加一個冒號（：）的英文字符。
如果地址為1的產品的從串口收到abcdefg ,則主串口發送出###1:abcdefg 就是加幀頭。
在同一個RS-232/RS-485總線中可以同時接入一般最多8個DIZ485產品，定制最多可以到32個。使用時將這8個產品的地址分別設置為0、1、2、……、7不同的值。將所有DIZ485產品的主串口共同接入到一個總線并接到上位機的RS-232或RS-485口。
DIZ485接受定制開發。
超過8個地址要求的可以定制擴展地址編碼，最多可以達到32個。默認地址為0、1、2、3、4、5、6、7、8、9、a、b、……、t、u、v。
如果上位機要向某個下位機（比如地址為
1的DIZ485的從機）發送數據，只需要在數據前面加上
###1:即可。地址為
1的DIZ485發送給上位機的數據都是加上了
###1:再發送給主機的；地址為
2的DIZ485發送給上位機的數據都是加上了
###2:再發送給主機的，都帶有地址，所以主機可以識別從哪個下位機（即從機）發來的。
