| 產品系列 |
規格代號 |
頭部形狀 |
指示功能 |
發光顏色 |
電壓代碼 |
| AD103-22 |
W |
■ |
D |
/RG |
■ |
AD103-22
系列信號燈 |
位置指示燈 |
Y:圓形黑色
F:方形黑色 |
斷路器位置指示 |
X0X1通電時發紅光
X0X2通電時發綠光 |
21：AC DC6V
22:AC DC12V
23:AC DC24V
24:AC DC36V
25:AC DC48V
26:AC DC110V
27:AC DC127V
28:DC 220V
31:AC 220V
32:AC 380V |
說明
1、在第1個“■”處填寫頭部形狀代碼，第2個“■”處填寫電壓等級代碼。
2、型號舉例：

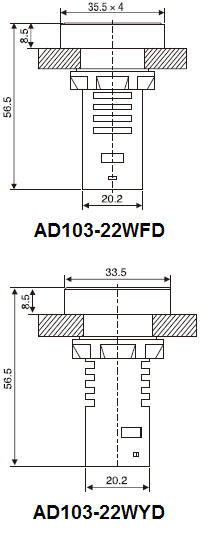

AC 220V，方形斷路器位置指示燈：AD103-22WFD/RG31
AC 380V，圓形斷路器位置指示燈：AD103-22WYD/RG32
詳細技術參數請下載產品文檔。
