Korenix JetNet 5310G是一款新型導軌式千兆網管型工業PoE以太網供電交換機，配備8個10/100TX PoE供電端口和2個千兆RJ-45/SFP combo可選端口，適合高標準的PoE應用，例如實時IP視頻監視系統，Wimax系統以及無線AP等。8個10/100 TX PoE供電端口滿足IEEE 802.3af和IEEE802.3at以太網供電標準，分別提供15.4W和30W高功率輸出，可滿足諸如無線AP，PTZ以及半球網絡攝像頭等高功耗設備的供電需求。

2個千兆以太網端口提供高速上連通道，可連接支持Korenix MSR專利冗余技術的高層主干交換機。Korenix MSR^TM冗余環網技術收斂時間小于5ms，快速自愈特性可確保視頻傳輸不間斷。支持包括10/100/1000Mbps RJ-45電口，100Mbps，1000Mbps光口以及千兆上連口在內的多種端口連接類型，提升了環網架構的靈活性。JetNet 5310G采用IEC 61000-6-2/61000-6-4重工業EMC認證標準設計，其強固的外殼設計適用-40~75°C寬溫工作環境，能確保在持續振動及沖擊環境的列車車輛，交通控制系統或其它嚴苛環境中，組建穩定可靠的視頻監控網絡。

推動IP視頻監控市場

自從2003年PoE以太網供電標準頒布以來，PoE以太網供電技術逐漸發展成一種趨勢；更多的設備裝備了PD技術，可通過普通以太網雙絞線獲得電量和數據，而不必為遠程設備另外鋪設電源線。JetNet 5310G提供了新的PSE解決方案，整合了IEEE 802.3af，IEEE 802.3at 2-event或IEEE 802.3at 2-event LLDP標準，并支持為傳統PoE設備進行強制供電的工作模式。

8個PoE端口均支持LLDP電源協商功能或2-event分級，每個PoE端口可提供最高30W電量輸出，在75°C溫度環境下，整機輸出功率為80W，可驅動路口街道監控系統中的IP攝像頭或WiMAX系統，實現車站，機場等公共場所的Internet連接。

100/1000Mbps DDM SFP收發器模塊提供高品質視頻傳輸

JetNet 5310G的SFP插槽支持100Base-FX單模/多模和1000 Base-FX單模/多模光收發器模塊，支持速率檢測和狀態顯示。此外，還支持DDM (Digital Diagnostic Monitoring) SFP收發器模塊，方便用戶使用DDM技術對光信號質量進行檢查，來診斷光纖線纜傳輸問題，而不需要額外使用光學分析器，可節省大量時間和成本。

Rapid Super Ring (RSR^TM)技術

JetNet 5310G支持Rapid Super Ring快速自愈環網技術，是第二代Korenix冗余網絡技術。將電口及光口的網絡自愈時間從30ms大幅縮短到幾毫秒。Ring Master可以通過RSR Engine自動選擇，簡化了設置步驟。R.M.的1st Ring Port連接的是主通訊線路，而2nd Ring Port連接的是備援線路。一旦主通訊鏈路發生中斷，備援線路會立即切換成活動狀態，進行數據傳輸。此外，在自動選擇R.M.模式下，環網的復接恢復時間(Restoration Time)同樣為0ms。

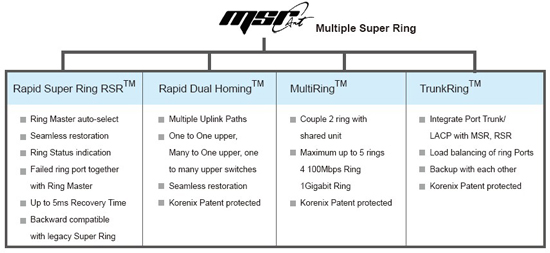

全面的冗余網絡解決方案 – Multiple Super Ring (MSR^TM)
JetNet 5310G支持新一代冗余環網技術–M.S.R. (Multiple Super Ring)，可滿足各種不同網絡結構和冗余需求的應用。JetNet 5310G可以整合最多5個RSR(Rapid Super Ring)環網，包括4個快速以太環網和1個千兆環網。使用MSR^TM技術，可讓一個網絡節點隸屬多個環網，而斷線恢復時間(failover time)小于5ms，復接恢復時間(restore time)則達到0ms。此外，用戶可以增加上百個JetNet工業交換機來擴展環網結構，以滿足大型網絡應用需求，而無須顧慮網絡傳輸速率會受到影響。

MSR^TM技術還能輕松將JetNet 5310G工業交換機接入核心網管交換機，采用標準RSTP協議或RDH^TM(Rapid Dual Homing) 技術，通過多線路多節點來提升兩者連線的可靠度。如果將MSR^TM環網技術和LACP(Link Aggregation Control Protocol)鏈路聚合協議整合使用，可以加強網絡的連線能力，全面提升網絡質量。將2個或多個端口連線聚合捆綁，不僅可以增加帶寬，還提高了節點間冗余的靈活性。

環網端口無縫自愈

無縫自愈是Korenix專利技術，不僅可以將故障環網恢復通訊，而且不會造成任何Loop，拓撲結構變化或丟包問題。0毫秒恢復機制可以避免任何不可靠因素，保障系統的不間斷運行。

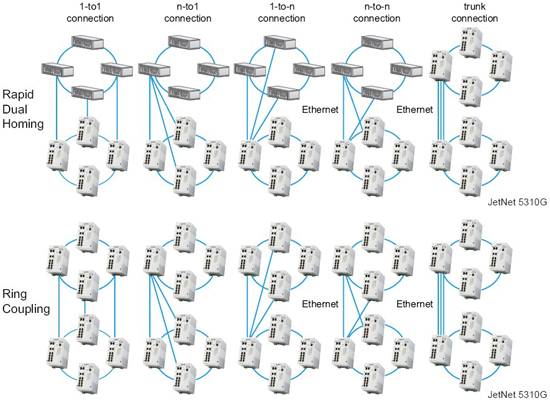

Rapid Dual Homing (RDH^TM)技術
RDH(Rapid Dual Homing)協議是Korenix新一代冗余協議的一項重要功能。它支持與其它品牌設備進行環耦合(Ring Coupling)，并具備設置簡單，冗余形式多樣的特點，自愈時間(failover time)更快，而斷線復接恢復時間(restore time)為零，實現無縫恢復。可以自動檢測上連端口并分組，無需另外設置。各組中根據連線速率大小分為主要，次要，備用連接。速率最高的作為上連線路，類似活動鏈路進行數據通訊。RDH^TM整合了鏈路聚合功能，上連線路可以是單條連線，也可以是多條連線的聚合組，提供更好的冗余機制和上連帶寬。

LACP鏈路聚合控制協議

LACP(Link Aggregation Control Protocol)鏈路聚合控制協議允許用戶將多個以太網口進行邏輯捆綁以增加帶寬。聚合端口可被視為一個物理端口，所以帶寬會高于單一以太網口。同一個聚合組的成員端口可以均衡負載，相互備援。LACP鏈路聚合功能通常用于需要提高主干網絡帶寬的應用，這是一個提高網絡傳輸數據量的最經濟的方式。

TrunkRing^TM
TrunkRing是MSR的一項新功能，整合了RSR快速自愈環網和鏈路聚合兩項技術。它吸取了鏈路聚合能提高連線冗余性和連接速率的特點，只有當所有聚合連接全部斷連，環網才會斷開。鏈路聚合支持靜態聚合(static trunk)和動態聚合(LACP)。TrunkRing中并非要求每一段連接都一致。環網的連線可以是對稱的，亦可以是不對稱的。如環上有些連接是單線路，其它的可以是多條線路的聚合連接，且各聚合鏈路的組成員數量可以不同。用戶可提高某一段連接的冗余性，來配合實際應用的需要。速率較低的連接類似于備援線路，當發生故障時恢復網絡的連通性。

支持LLDP鏈路層發現協議及JetView Pro i²NMS網絡管理系統可自動繪制拓撲實施有效管理
JetNet 5310G支持LLDP(IEEE 802.1AB Link Layer Discovery Protocol)鏈路層發現協議，可通過NMS網絡管理系統，協助用戶在同一子網內檢索支持LLDP功能的多品牌網絡設備。使用LLDP功能，NMS管理系統可以輕松繪制拓撲，顯示端口ID，端口信息，系統信息，VLAN ID等等。一旦線路中斷，拓撲結構發生變化的信息會立即更新到NMS管理系統，幫助用戶輕松管理現場網絡。除了SNMP和LLDP協議，JetNet 5310G系列還支持Korenix專利網管軟件JetView Pro i²NMS，除了有自動繪制拓撲功能，還提供批量MSR管理，批量IP設定，固件升級，設置備份還原，SNMP MIB瀏覽器/編譯器等。此外，用戶還可以將拓撲圖導出成不同的格式，例如JPG，BMP，PNG和PDF，使管理更加簡單查錯更加容易。

出色的網管和增強的安全性能
JetNet 5310G提供多種不同的網絡控制及安全管理功能，以確保網絡連線的可靠性和安全性。為了優化工業現場網絡，交換機還支持高級網管功能，例如Tag VLAN和Port-based VLAN，IGMP Snooping，Quality of Service (QoS)，LACP(Link Aggregation Control Protocol)，速率控制等。此交換機設置界面靈活多樣，包括JetView，JetView Pro (Korenix智能網管軟件)，Web瀏覽器，SNMP，Telnet，以及通過本地RS-232控制端口進行CLI命令行控制。故障報警則可以通過郵件，SNMP trap，Local/Remote日志服務器或繼電器報警通知網絡管理員。為了避免黑客攻擊，確保數據傳輸的安全性，JetNet 5310G系列還配備DHCP client，DHCP server，支持IP和MAC地址綁定，802.1X ACL訪問控制，SSH加密，IP訪問列表，端口訪問控制及其它安全管理功能。

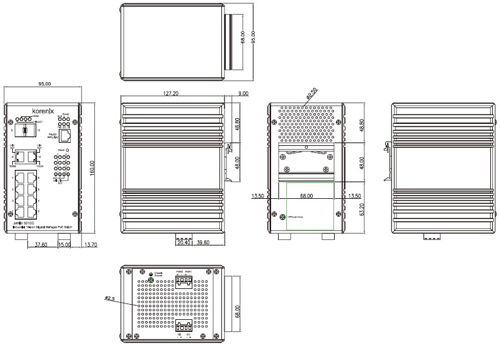

尺寸(單位: mm)

TOP

規格

技術

標準

IEEE 802.3 10 Base-T Ethernet
IEEE 802.3u 100 Base-TX Fast Ethernet
IEEE 802.3u 100 Base-FX Fast Ethernet Fiber
IEEE 802.3ab 1000 Base-T IEEE 802.3z Gigabit Fiber
IEEE 802.3x Flow Control and Back-pressure
IEEE 802.3af Power over Ethernet
IEEE 802.3at High power Power over Ethernet
IEEE 802.1AB Link Layer Discovery Protocol (LLDP)
IEEE 802.1p Class of Service (CoS)
IEEE 802.1Q VLAN and GVRP
IEEE 802.1D-2004 Rapid Spanning Tree Protocol (RSTP)
IEEE 802.1s Multiple Spanning Tree Protocol (MSTP)
IEEE802.3ad Link Aggregation Protocol (LACP)
IEEE802.1x Port Based Network Access Protocol

性能

交換技術

存儲轉發技術，32Gbps交換矩陣

系統吞吐量

以太網14,880pps，快速以太網148,800 pps, 千兆以太網1488,100 pps

CPU性能

32 bits ARM-9E running at 180 Mhz，最高200MIPS; 內建硬件WDT

系統內存

8M bytes閃存, 64M bytes SDRAM.

傳輸封包大小

64 bytes ~ 1632 bytes (包含1522 bytes VLAN Tag)

MAC地址列表

8K MAC地址列表

封包緩存

1 Mbits共享封包緩存

傳輸性能

以太網14,880pps，快速以太網148,800 pps, 千兆以太網1488,100 pps

環境監控

嵌入式板級溫感裝置用于環境溫度監控

系統管理

設置及監控界面

Telnet, 本地RS-232控制端口，Web瀏覽器界面, SNMP, Trap 和SMTP，CLI命令行, TFTP/Web方式進行固件升級，已經設置備份還原，DHCP Client, 熱啟動，恢復出廠設置，Admin password, 端口速率/雙工模式控制，端口狀態，數據統計，顯示MAC地址訪問列表，靜態MAC地址綁定，老化時間設置，SNMP v1, v2c, v3, Traps 和RMON groups 1,2,3,9.

Telnet & Local Console

持CLI命令行界面，telnet方式支持SSH加密

SNMP

v1, v2c, V3 SNMP trap，可設置Trap server IP地址，可同時向4個地址發送Trap報警

SNMP MIB

MIBII, Bridge MIB, Ethernet-like MIB, VLAN MIB, IGMP MIB, Korenix Private MIB.

Korenix工具

支持JetView和JetView Pro網管軟件，支持IEEE 802.1AB LLDP鏈路層發現協議，可自動繪制拓撲

網絡時鐘協議

NTP時鐘協議用于本地時鐘同步

IP安全管理

IP安全管理，防止非法接入

郵件報警

支持4個郵件接收者，支持郵件服務器認證

系統日志

支持本地或遠程日志服務器

網絡性能

端口設置

端口連線速率，連通模式，當前狀態及啟動/關閉操作

端口聚合

支持靜態和802.3ad LACP動態聚合，最多5個聚合組，聚合組最多8個端口成員

VLAN

IEEE 802.1Q Tag VLAN支持256個VLAN組，以及2K個GVRP組，3種VLAN模式- Trunk, Hybrid和Link access

CoS

IEEE 802.1p cos; 每個端口4個優先級

流量優先級管理

支持4個優先級，包括加權循環(WRR 8:4:2:1)和絕對優先級，滿足802.1p COS tag及IPv4 ToS/ Diffserv對工業網絡流量進行優先級劃分

IGMP Snooping

IGMP Snooping v1/v2c/v3用于多播管理，支持IGMP Query模式，對于未知多播封包按規則丟棄，廣播，或轉發到router端口

速率控制

入站/出站過濾可針對廣播，多播，未知封包或所有封包

端口鏡像

對選定的端口進行流量監控

端口安全管理

為特定端口指定可登錄MAC地址

DHCP

DHCP Client, DHCP Server支持IP & MAC地址綁定，以及DHCP Relay (option 82)

IEEE 802.1x

基于端口的網絡訪問控制

PoE以太網供電

IEEE 802.3af / IEEE 802.3at; End-span配線方式

PoE工作模式

Auto mode: 根據IEEE 802.3af和IEEE 802.3at 2-Event自動檢測
Forced mode: 不進行檢測和分級，由用戶自定義輸出功率

PoE供電引腳

RJ-45: V+ (3,6), V- (1,2)

PoE供電能力

IEEE 802.3af: 15.4w/port
IEEE 802.3at: 30w/port

整機輸出功率

80W @ 75°C, 濕度95%, DC 48V輸入

功率預算控制

基于端口的功率預算控制，根據先接入的設備優先級較高的原則為設備供電

網絡冗余

Multiple Super Ring (MSR^TM)

新一代Korenix環網冗余技術，包括Rapid Super Ring, Rapid Dual Homing，TrunkRing^TM，MultiRing^TM，并向下兼容傳統Super Ring^TM

Rapid Dual Homing (RDH^TM)

支持多線路上連到一臺或多臺上層交換機

TrunkRing^TM

采用端口聚合技術提升環網的帶寬和可靠度

MultiRing^TM

雙環或多環技術: JetNet 5310G支持最多4個100M環網和1個千兆環網

Rapid Spanning Tree

IEEE802.1D-2004 RSTP生成樹協議兼容傳統STP IEEE 802.1w

界面

端口數量

10/100Mbps PSE端口: 8個RJ-45
千兆以太網端口: 2個RJ-45端口，自適應MDI/MDI-X
100Mbps/1000Mbps光口: 2個SFP插槽，支持SFP模塊熱插拔
控制端口: 1個RJ-45界面的consle口用于系統設置
DI/Relay Output端口: 4-Pin可拆卸接線端子
電源接口: 4-Pin可拆卸接線端子

線纜

100 Base-TX: 2-pairs UTP/STP/FTP Cat.5 cable, EIA/TIA-568B 100-ohm (100m)
1000 Base-T: 4-pair UTP/STP/FTP Cat.5e cable, EIA/TIA-568B 100-ohm (100m)
使用STP或FTP線纜可提供更高抗電磁干擾能力以滿足垂直市場應用標準，例如鐵道EMC – EN50121-4標準

DI數字輸入

DI(Hi): DC 11V~30V, DI(Low): DC 10V~0V
支持sink type信號輸入及光電耦合隔離

繼電器報警輸出

干繼電器輸出: 0.5A / DC 24V. 支持多事件報警功能

LED指示燈

電源: 綠燈亮: (系統電源正常)
D.I.: 綠燈亮 (檢測到DI H信號)
D.O.: 紅燈亮. (報警啟動)
Sys: 綠燈亮 (系統準備好), 閃爍(系統正在進行FW升級)
R.S. (環網狀態):
綠燈亮(環網正常)/閃爍(環網端口有誤),
黃燈亮(環網異常)/閃爍(環網端口故障)
LNK (Link): 綠燈亮,
ACT (Active): 綠燈閃爍
PoE: 黃燈亮(PoE正在供電)

電源需求

系統電源

輸入范圍: DC 46~57V;
電流: 64A / DC 46V input, 76.4A / DC 57V input.
電源類型: Passive power source

功耗

15Watt(無PD負載)

機械規格

外殼

鋁合金外殼，具備良好散熱性能，IP30防護等級

安裝

導軌安裝

尺寸

95 (W) x 136.2(D) x 160 (H) mm / 含導軌夾
95 (W) x 127(D) x 160 (H) mm / 不含導軌夾

單重

1.28 kg

工作環境

工作溫度

-40 ~ 75°C: 80Watts

工作濕度

0% ~ 95%, 無凝露

存儲溫度

-40 ~ 85°C, 濕度0% ~90%

Hi-Pot

電源到外殼，端口到外殼DC 2.25KV高壓隔離保護

通過認證

EMC

IEC /EN61000-6-2, IEC/EN61000-6-4重工業EMC

EMI

FCC Class A, CE/ Class A EMS:
IEC/EN61000-4-2, IEC/EN61000-4-3, IEC/EN61000-4-4, IEC/EN61000-4-5, IEC/EN61000-4-6, IEC/EN61000-4-8, IEC/EN61000-4-9

沖擊測試

滿足IEC 61373鐵道及車輛環境應用標準

振動測試

滿足IEC 61373鐵道及車輛環境應用標準

質保

5 年

TOP

訂購訊息

JetNet 5310G 8 PoE + 2G網管型IEEE802.3at高功率PoE工業以太網交換, -40~75°C
包括:

JetNet 5310G

導軌安裝配件

快速安裝向導

用戶手冊光盤
