體積更小、價格更低！
高速光隔微型USB/串口轉換器
世界上最小的高速光隔USB/RS-232/485轉換器！工業級溫度！

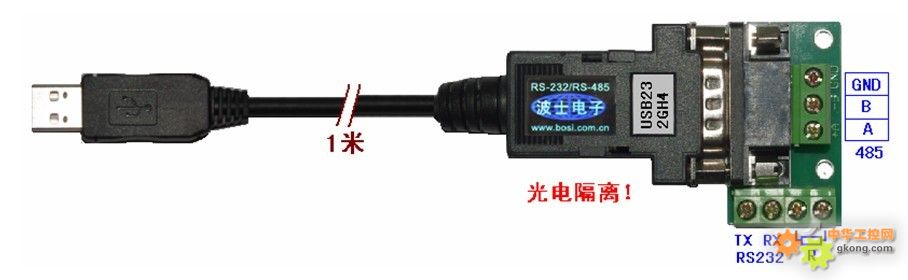

波仕USB232GH4再次刷新了世界上最小的光隔USB/RS-232/RS-485轉換器的記錄。USB232GH4是波仕最新一代產品，比USB232GH3體積更小，工作溫度達到-40～+85℃，通信速率最高達1M，但是減少了RS-422口，驅動改成了PL2303，價格大為降低。
新一代波仕USB232GH4高速光電隔離微型USB/串口轉換器具有超小型的外形、RS-232、RS-485通用，可以虛擬成為本地COM串口(COM1-COM256)、實現2500V光電隔離、支持0～460.8Kbps速率的RS-232通信和0～1228.8Kbps的RS-485通信。無須修改已有的串口通信軟件。專利產品,謹防假冒!
波仕USB/串口轉換器實現USB與RS-232/RS-485串口設備相互通訊的一種協議轉換裝置（USB協議-串行通信協議）。在通信主機 (USB)和RS-232/RS-485串口設備之間，無論是通信主機發送信息至指定的RS-232/RS-485串口設備或是RS-232/RS-485串口設備發送信息至指定通信主機，都可以經其輕易且正確地傳輸。波仕USB232GH4產品提供一個USB口，一個隔離的RS232/ RS485串口。
硬件安裝
將USB232GH4型USB/串口轉換器的USB口外插到計算機的USB口即可。
波仕USB232GH4產品的RS-232/485串口端是一個DB-9針座，具有RS-232、RS-485全部引腳。當作為RS-232口時與PC機的DB-9針RS-232口的2、3、5腳分配完全相同。作為RS-485時，R+、R—是指位于RS-485總線的最遠的兩端要接的終端電阻，默認120歐姆左右，位于總線中間或者低于115.2Kbps時可以不用接。注意RS-485和RS-232通信時建議要接地線（5腳）。RS-485無須跳線選擇。RS-485信號的參考地線與RS-232的GND是一樣的。
DB-9針端的引腳分配如下(配有接線端子)：
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
RS-232 |
|
RXD |
TXD |
|
GND |
|
|
|
|
|
RS-485 |
A |
|
|
|
GND |
|
|
|
B |
|
終端電阻 |
|
|
|
|
|
R+ |
|
R— |
|
USB232GH4實現了USB與串口（RS-232/485）之間的2500V光電隔離。USB232GH4的RS-232最高通信速率為460.8Kbps，RS-485的最高通信速率為1228.8Kbps。波仕USB232GH4內置有600W抗雷擊浪涌保護器。
軟件安裝
USB232GH4的驅動程序支持 Windows me/2000/XP/vista/7、LINUX、iMAC等，同波仕USB232的驅動軟件（PL2303驅動）。
按照以下步驟安裝驅動軟件：啟動計算機、確信計算機的USB口工作正常。直接運行對應Windows各版本的SETUP驅動安裝軟件。
如果要更改COM口號碼，比如在Windows XP下，桌面à我的電腦\屬性à硬件à設備管理器à端口à通信端口（找到USB232GH4的）\屬性à端口設置à高級àCOM端口號，用戶就可以更改COM口號碼了。可以強行改為已經被占用的COM口的號碼。
性能特點
我們可以看看USB232GH4的真本事，該產品擁有波仕RS-485零延時自動切換核心技術、在最小的DB-9插頭內置1個USB-UART接口芯片、一個RS-232接口芯片、一個RS-485接口芯片、DC/DC隔離電源以及2500V的光電隔離器等、還帶600W抗雷擊浪涌保護。
從使用方便性方面，新的USB232GH4改用了固定的USB電纜，不用擔心USB線松動。如果用戶還是喜歡以前的外形，波仕也繼續提供型號為USB232GH2的產品供用戶選擇，功能和使用都一樣，只是體積大一些。
——直接外插USB口，無須外接電源！ ——世界上最小的隔離USB/RS-232/485轉換器！
——串口為RS-232/RS-485通用！ ——自動識別串口號，當作新的COM口！
——軟件只需修改串口號即可，無須重新編寫。——驅動軟件同波仕USB232轉換器。
附錄：FTDI與ProLific的USB-UART的區別
在絕大部分情況下，用戶使用時也許體會不到兩者的區別。但是顯然它們是有區別的。在驅動程序上，WIN XP/VISTA/7以后ProLific只提供了SETUP.EXE可執行文件形式的驅動程序。不能夠說SETUP.EXE的驅動不好，但是還是有一些場合WINDOWS提醒發現USB設備需要安裝驅動程序并要求指出驅動程序的位置，這時SETUP.EXE就無效了，必須先運行SETUP.EXE再插USB設備才行。比如接以太網/USB服務器時，如果WINDOWS不能夠自動識別USB設備就要求必須指定USB驅動程序的位置，而在本地計算機上運行SETUP.EXE驅動是無效的，因?yàn)閁SB設備不是在本地而是在遠端。FTDI的驅動程序是帶有安裝信息的INF配置文件而不是EXE可執行文件，而且在各種WINDOWS版本下都通用，就不會存在以上SETUP.EXE的問題。 波仕電子通過大量的應用表明：單獨使用時，F(xiàn)TDI與ProLific的USB-UART幾乎體驗不到差別，但是當與其他產品級聯使用時在發送和接收數據時有些情況下感覺到ProLific有明顯的延時而FTDI幾乎沒有延時。FTDI的優勢在于延時要遠遠小于ProLific的，雖然大部分情況下不影響用戶的使用。FTDI的成本明顯高于ProLific,我們認為應該有它的理由。ProLific的優勢在于應用量非常大，而且產品規格齊全，占據了絕大部分市場份額。
