一、概述
本系列壓力變送器選用進口高品質擴散硅式、陶瓷電容或陶瓷壓阻壓力傳感器,采用專用集成模塊,經精細的溫度、零點、滿量程、和非線性補償，實現對液體、氣體、蒸汽等介質壓力變化的準確測量和變送。
二、技術指標
·被測介質：液體、氣體、蒸汽
·測量范圍：-0.1MPA~0~60MPA
·精度等級：±0.2%FS，±0.5%FS
·長期穩定性：≤0.2%FS/ 年
·溫度漂移：≤0.02% FS / ℃（在0-70 ℃范圍內）
·環境溫度：-20℃+85℃
·儲存溫度：-20℃+85℃
·輸出信號：4-20mA 或1-5VDC
·供電電壓：12-40VDC
·允許過載：額定壓力的2 倍
·防爆等級：本安ia II C T6 隔爆 dII C T6
·接濕件材質：316 不銹鋼和1Gr18Ni9Ti
·外殼材質：壓鑄合金鋁，表面環氧噴涂
·引壓接口：M20×1.5 外螺紋
·重量：普通0.75kg ，帶現場指示1kg

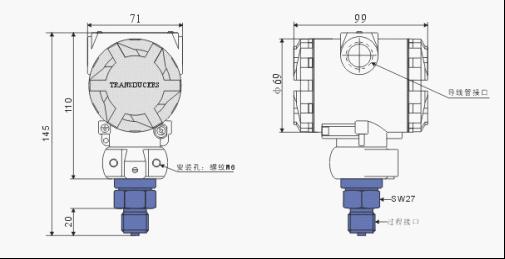

三、外型結構
四、接線

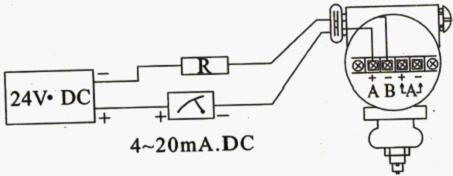

標準接線示意圖

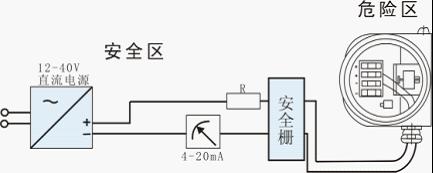

本安型接線示意圖
五、注意事項
1、 凡供貨產品均帶有產品合格證及使用說明書,其中有產品編號、技術參數、接線圖、出廠日期等,請認真查對,以免用錯.
2、 安裝時應根據產品連接方式和螺紋類型,查對現場接口是否與產品接口一致。若為螺紋接口，應慢速擰緊，注意密封，不能把扭矩直接加到變送器殼體上，只能加在壓力接口的六方上。
3、 接線應嚴格按照我公司使用說明要求接線。
4、 本產品為精密的儀器儀表，禁止隨意拆卸、碰撞、跌落、用力甩打或用尖銳器具捅引壓孔。
5、 變送器通電即可工作，但預熱30秒輸出穩定。
6、 使用中若發現異常，應關掉電源，停止使用，進行檢查，或直接向我公司技術部門聯系。
7、 運輸、儲存時應恢復原包裝，存放在陰涼、干燥、通風的庫房?jī)?nèi)。
8、 質量保證期12個月。
