產品概述：
BH5000R 12路萬能輸入藍屏無紙記錄儀，可輸入標準電流、標準電壓、頻率、毫伏、熱電偶、熱電阻等信號。具有傳感器隔離配電輸出、繼電器報警輸出、變送輸出、流量積算、溫壓補償、歷史數據轉存、打印以及遠程通訊功能。
功能特點：
◆5.6英寸320X234點陣高亮度藍屏圖形液晶顯示，LED背光、畫面清晰、寬視角；
◆屏幕對比度可以自由調節；
◆高速、高性能32 位ARM微處理器，畫面響應時間小于0.2秒，可同時實現12路信號的檢測、記錄、顯示和報警；
◆采用最新大規模集成電路，國際名廠元器件精心設計；
◆大容量FLASH 閃存芯片存貯歷史數據，掉電永不丟失數據；
◆全隔離萬能輸入，可輸入多種信號，無需跳線，通過軟件組態即可；
◆工程量顯示數值范圍寬，可顯示5 位數值：-9999 ~19999；
◆支持真空度科學計數法顯示；
◆中文菜單組態、顯示工程位號，工程單位。軟件密碼鎖保證用戶組態安全；
◆內置國標二級字庫（6500漢字）；全新T6輸入法，操作方便。支持漢字拼音輸入，數字、英文、特殊符號、上下標等自由輸入，采用國際標準編碼，解決特殊單位及漢字位號的輸入問題；
◆漢字位號、單位自定義組合輸入；
◆報警顯示，同時指示各路通道的下下限、下限、上限、上上限報警。可以記錄最近的15條報警信息；
◆使用USB2.0 接口轉存和備份歷史記錄，支持256M 、512M 、IG 優盤；支持FAT16/FAT32文件系統類型，Windows可識別歷史記錄文件；
◆標準串行通訊接口：RS-485 和RS-232C；
◆標準Modbus RTU通訊協議。提供多種數據類型，如百分量、工程量、累積量等，除支持本公司的ScanX 數據管理軟件外，還支持iFIX 、組態王、MCGS、PCAuto等流行專業組態軟件，無需專用驅動；
◆可外接微型打印機，支持手動打印、定時自動打印，滿足用戶現場打印的需要；
◆集成硬件實時時鐘，掉電情況下時鐘也能準確運行；
◆新型開關電源，85VAC~265VAC 范圍內正常工作；
◆提供變送器＋24VDC隔離配電；
◆補償模型豐富，可對液體、一般氣體、蒸汽、天然氣等多種介質進行補償；
◆小流量補足計量功能，儀表掉電后按設定值進行補償；
◆提供8小時班報，12小時班報，日報表，月報表。可自由設定結算時間；
◆當溫度傳感器、壓力傳感器發生故障時，會自動改用設定溫度，壓力計算補償量；
◆具有掉電記錄功能，記錄儀上電，停電時間，顯示累計停電時間，防止用戶停電竊汽；
◆全鋁密封外殼及內部屏蔽板，保證儀表在惡劣環境中正常工作。

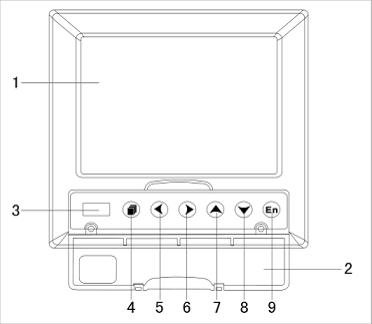

正面面板名稱和功能
1. LCD畫面
顯示曲線等各種運行畫面，組態畫面。
2. 操作蓋
操作按鍵，插入或取出U盤等外部存儲媒體時，請打開蓋子進行。打開蓋子扣住蓋子上方的扣子面向操作者方向一拉即可。此蓋子在不進行上述操作時請務必關好。
3. USB接口
USB接口，插入U盤備份數據時使用。
4. 翻頁鍵
運行畫面時切換畫面使用。可與確認鍵形成組合鍵，進入組態畫面。
5. 左移鍵
向左移動光標，向前追憶等功能。
6. 右移鍵
向右移動光標，向后追憶等功能。
7. 上移鍵
增加光標所在值的量，切換通道等功能。
8. 下移鍵
減少光標所在值的量，切換時標等功能。
9. 確認鍵
執行光標所在按鈕的動作，編輯光標所在值，切換追憶方式等功能。

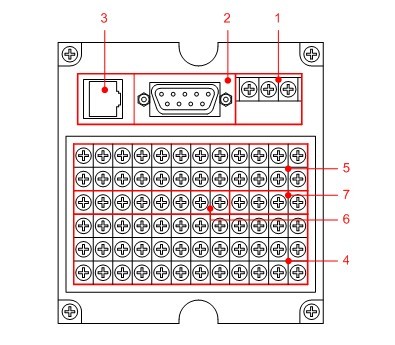

背面面板名稱和功能
1. 電源端子
連接電源線和接地保護線。
2. RS232C/RS485接口
RS232C/RS485接口，連接通信電纜。
3. 以太網接口（本儀表無此功能）
4. 輸入輸出信號端子
連接測量對象的輸入信號線和模擬電流輸出的信號線。
5. 報警輸出端子
連接繼電器報警輸出的信號線。
6. 24VDC配電端子
連接傳感器的24VDC電源線。
7. 開關量輸入端子
連接開關量信號的信號輸入線。

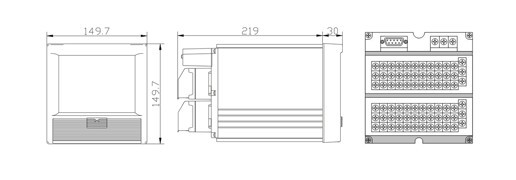

儀表外部尺寸
