1.1 產品主要特點
SL-LUHW 系列旋進旋渦流量計，是我公司開發研制的具有國內領先水平的新型氣體流量?jī)x表。
SL-LUHW 系列旋進旋渦流量計有如下特點：
· 無機械可動部件，耐腐蝕，穩定可靠，壽命長，長期運行無須特殊維護；
· 采用16位電腦芯片，集成度高，體積小，性能好，整機功能強；
· 智能型流量計集流量探頭、微處理器、壓力、溫度傳感器于一體, 采取內置式組合,使結構更加緊湊，可直接測量流體的流量、壓力和溫度，并自動實時跟蹤補償和壓縮因子修正；
· 采用雙檢測技術可有效地提高檢測信號強度，并抑制由管線振動引起的干擾；
· 采用國內領先的智能抗震技術，有效的抑制了震動和壓力波動造成的干擾信號；
· 采用漢字點陣顯示屏，顯示位數多，讀數直觀方便，可直接顯示工作狀態下的體積流量、標準狀態下的體積流量、總量，以及介質壓力、溫度等參數；
· 采用EEPROM技術，參數設置方便，可永久保存，并可保存最長達一年的歷史數據；
· 轉換器可輸出頻率脈沖、4～20mA模擬信號，并具有RS485接口，可直接與微機聯網，傳輸距離可達1.2km；
· 配合本公司的FM型數據采集器，可通過因特網或者電話網絡進行遠程數據傳輸
· 壓力、溫度信號為變送器輸入方式，互換性強；
· 整機功耗低，可用內電池供電，也可外接電源。
1.2 主要用途
SL-LUHW 系列旋進旋渦流量計可廣泛應用于石油、化工、電力、冶金、城市供氣等行業測量各種氣體流量，是目前油田和城市天然氣輸配計量和貿易計量的首選產品。
1.3 使用環境條件
環境溫度：-30℃～+55℃
相對濕度：5%～95%
大氣壓力：86KPa～106KPa
1.4 工作條件
介質溫度范圍：-20℃～+70℃
公稱壓力:1.6、2.5、4.0、6.3MPa
2 工作原理
2.1 組成
旋進旋渦流量計由傳感器和轉換器兩部分構成。

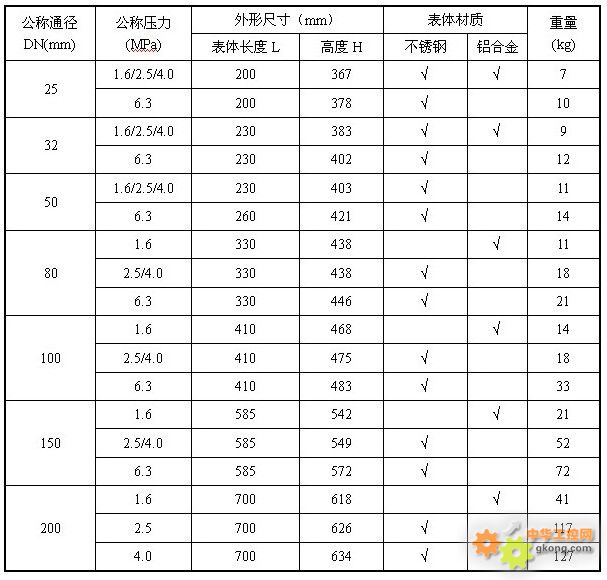

2.2 外形尺寸圖
|
公稱通徑
壓力
參數 |
25 |
32 |
50 |
80 |
100 |
150 |
200 |
|
1.6MPa |
D |
使用4.0MPa法蘭尺寸 |
200 |
220 |
285 |
340 |
|
D1 |
160 |
180 |
240 |
295 |
|
n-d0 |
8-φ18 |
8-φ18 |
8-φ22 |
12-φ22 |
|
B |
20 |
22 |
24 |
24 |
|
2.5MPa |
D |
使用4.0MPa法蘭尺寸 |
360 |
|
D1 |
310 |
|
n-d0 |
12-φ26 |
|
B |
30 |
|
4.0MPa |
D |
115 |
140 |
165 |
200 |
235 |
300 |
375 |
|
D1 |
85 |
100 |
125 |
160 |
190 |
250 |
320 |
|
n-d0 |
4-φ14 |
4-φ18 |
4-φ18 |
8-φ18 |
8-φ22 |
8-φ26 |
12-φ30 |
|
B |
16 |
18 |
20 |
24 |
24 |
28 |
36 |
|
6.3MPa |
D |
140 |
155 |
180 |
215 |
250 |
345 |
|
D1 |
100 |
110 |
135 |
170 |
200 |
280 |
|
n-d0 |
4-φ18 |
4-φ22 |
4-φ22 |
8-φ22 |
8-φ26 |
8-φ33 |
|
B |
24 |
24 |
26 |
28 |
30 |
36 |
3 工作原理與結構特征

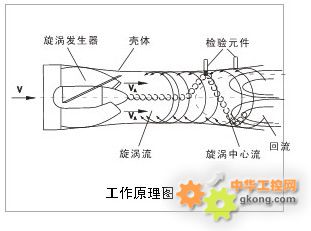

3.1 工作原理
流量傳感器的流通剖面類似文丘利管的型線。在入口側安放一組螺旋型導流葉片，當流體進入流量傳感器時，導流葉片迫使流體產生劇烈的旋渦 流。當流體進入擴散段時，旋渦流受到回流的作用，開始作二次旋轉，形成陀螺式的渦流進動現象。該進動頻率與流量大小成正比，不受流體物理性質和密度的影 響，檢測元件測得流體二次旋轉進動頻率就能在較寬的流量范圍內獲得良好的線性度。信號經前置放大器放大、濾波、整形轉換為與流速成正比的脈沖信號，然后再 與溫度、壓力等檢測信號一起被送往微處理器進行積算處理，最后在液晶顯示屏上顯示出測量結果(瞬時流量、累積流量及溫度、壓力數據)。
3.2 流量計結構
旋進旋渦流量計結構緊湊，主要由殼體、旋渦發生體、傳感器（溫度、壓力、流量）、整流器、支架和轉換器構成。
4 技術性能
4.1 執行標準
流量計執行JJG 198-94《速度式流量計檢定規程》。
4.2 基本技術參數

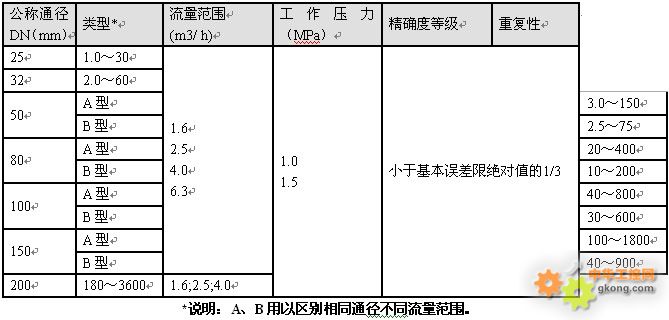

主要技術參數
防爆標志
流量計為隔爆型，其防爆標志為ExdⅡBT4和ExdⅡCT4～T6(不含乙炔)。
接線口
出線接口為M20×1.5內螺紋。
電氣指標
|
普通型 |
a. 內電源 3.6V DC |
平均電流＜80μA |
|
b. 外電源 24～28V DC(兩線制) |
電流4～20mA |
|
c. 外電源 12～28V DC(三線制) |
電流＜100mA |
|
智能型 |
a. 內電源 3.6V DC |
平均電流＜400μA |
|
b. 外電源 24～28V DC(兩線制) |
電流4～20mA |
|
c. 外電源 12～28V DC(三線制) |
電流＜100mA |

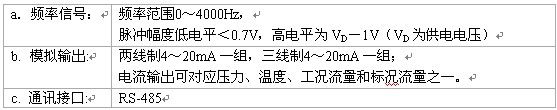

輸出信號

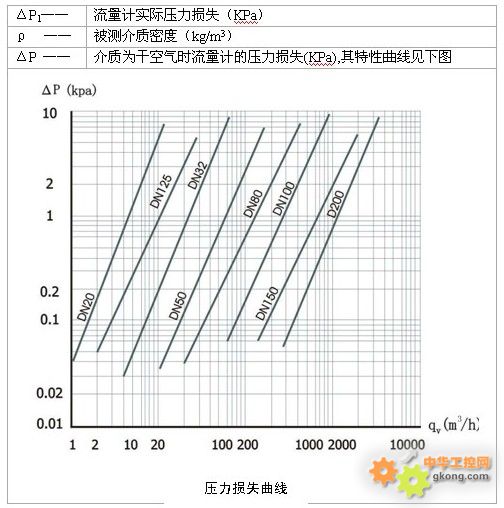

壓力損失
5 選型
在選型過程中應把握兩條原則；即：一要保證生產安全，二要保證使用精度。為此必須落實三個選型參數，即近期和遠期的最 大、最小及常用流量(主要用于選定儀表公稱通徑)、被測介質的設計壓力(主要用于選定儀表的公稱壓力等級)、實際工作壓力(主要用于選定儀表壓力傳感器的 壓力等級)。
a. 當已知被測流量為工況體積流量時，可直接按表中的流量范圍選取適配的公稱通徑。

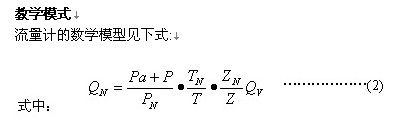

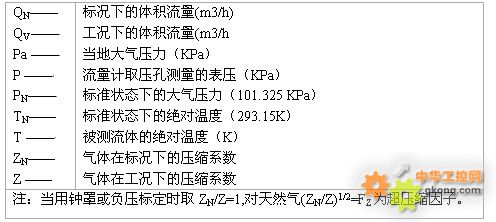

b. 當已知被測流量為標況條件下的體積流量時，應先將標況體積流量QN換算為工況體積流量Qv (根據公式2），再按技術參數表中的流量范圍選取相應的公稱通徑。
c. 勿使實際最小流量Qmin低于所選公稱通徑流量計的流量下限。
d. 對流量范圍、公稱壓力有特殊要求時可協議訂貨。
6 安裝
6.1 直管段要求
根據旋進旋渦流量計的工作原理和流量計對上、下游直管段要求，對各種上游阻力件
