輸入規格 |
|
代碼 |
輸入信號 |
輸入阻抗 |
|
1 |
0—75mV |
≥100KΩ |
|
2 |
0—5V |
|
3 |
0—10V |
|
4 |
0—250V |
|
5 |
0—10mA |
≤100Ω |
|
6 |
0—20mA |
|
7 |
4—20mA |
|
8 |
用戶特定參數 |
|
輸出規格 |
|
代碼 |
輸出信號 |
|
1 |
兩線制輸出4—20mA |
特點
●易連接，長壽命
●輸入輸出間隔離
●自供電（輸出端取電）
●外形小巧，厚度僅12.5mm
●DIN導軌安裝，插拔式端子
輸入阻抗：電壓型≥100KΩ，電流型≤100Ω
輸出阻抗：0—500Ω(端口內部電源24V時)
響應時間：<0.05s（0~90%）（TYP）
波 紋：<10mVrms
傳輸誤差：0.1%的終值
溫度系數：15ppm/K的測量值/100Ω負載
耐壓強度：2500VDC時100MΩ以上，1500VAC/分鐘
電磁兼容性：符合GB/T18268工業設備應用要求
（等同IEC61326-1）
工作溫度：-25℃~+85℃
工作濕度：<90%RH（無凝結水）
外殼材料：ABS阻燃
重 量：約70克
外形尺寸：厚12.5×寬106×高112(mm)

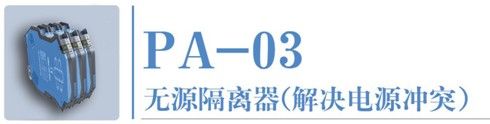

PA-03□ □ 例：PA-0371
輸出代碼: 1. 4—20mA
輸入代碼: 7. 4—20mA
