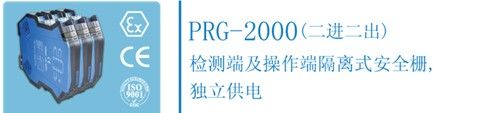

PRG-2000檢測端/操作端隔離式安全柵，通道一從安全側把標準4mA～20mA電流信號傳輸?shù)轿ｋU(xiǎn)側，驅動現場的執行機構工作。通道二從安全區向危險區提供24V隔離直流電源供給二線制變送器，變送器產生4mA～20mA電流信號從危險區隔離傳輸?shù)桨踩珎?cè)輸出（或轉換為1V～5VDC輸出）。該產品需獨立供電（電源、輸入、輸出間全隔離）。
●電源電壓: 20V～35VDC供電
●通道數：獨立兩通道
●功耗：約2W（24V供電，20mA輸出時）
●輸入信號范圍：4mA～20mADC
●輸出信號范圍：4mA～20mADC
●允許輸出負載能力： 0～650Ω
●性能指標
絕緣強度:本安端/非本安端間2500VAC/分鐘
非本安端間1000VAC/1分鐘
輸出精度：通道1: 0.1%F.S
通道2： 0.1%F.S
溫度漂移：0. 01%F.S/℃
工作溫度：-20℃～+60℃
相對溫度：35%～85%RH
貯存溫度：-40℃～+80℃
●結構及外形尺寸
產品結構:35mm導軌卡裝，ABS外殼材料，
插拔式端子
外形尺寸: 厚16.5×寬106×高112（mm）
整機重量：150g
產品特點：通道一：接閥門定位器、電/氣轉換器，
通道二：接二線制變送器，符合EMC標準
安裝場所：周圍空氣中應不含對鉻、鎳、銀鍍層起腐蝕作用的介質
適用現場及設備：0區、1區、2區，ⅡA、ⅡB、ⅡC
危險區，
通道一：閥門定位器，電/氣轉換器
通道二：二線制變送器
最高連續工作電壓：30VDC
額定放電電流In：5KA（線對地、線對線）
最大放電電流Imax：10KA（線對地）
依據標準：GB/T18802.21-2004
1.帶浪涌保護時，儀表3腳端子必須接地線；
2．采用可拆分接線端子，方便使用；
3．導線采用截面積0.5mm2～2.5 mm2；
4．導線裸露長度約8mm，由M3螺釘鎖緊。
●國家防爆電氣產品質量監督檢驗中心(CQST)
防爆標志：[Exia Ga]（ⅡC）
認證編號：CNEx12.0057

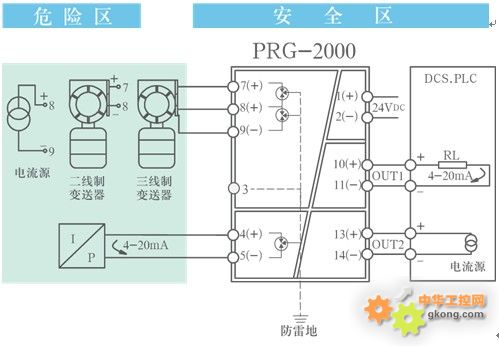

認證參數：端子（7-8，4-5）
Um=250VAC/DC Uo=28VDC Io=93mA
Po = 0.65W Lo = 2.4mH Co = 0.05Uf
端子（8-9）
Um=250VAC/DC Uo=5VDC Io=93mA
Po = 0.65W Lo = 2.4mH Co = 0.05uF
