●通道數：?jiǎn)瓮ǖ?/DIV>
●功耗：約0.5W
●輸入信號范圍：2/3/4線制熱電阻
●輸出信號范圍：電阻信號1：1
●信號范圍：-200～+800℃
●性能指標
絕緣強度:本安端/非本安端間2500VAC/分鐘
非本安端間1000VAC/1分鐘
輸出精度：0.1%F.S
溫度漂移：0.01% F.S/℃
工作溫度：-20℃~+60℃
相對濕度：35%~85%RH
貯存溫度：-40℃~+80℃
●結構及外形尺寸
產品結構:35mm導軌卡裝，ABS外殼材料，
插拔式端子
外形尺寸:厚16.5×寬106×高112(mm)
整機重量：150g
產品特點：ⅡC防爆等級，符合EMC標準，寬范圍供電，
安裝場 所：周圍空氣中應不含對鉻、鎳、銀鍍層起腐蝕作用的介質
適用現場及設備：安裝在安全場所，可與具有ⅡA、ⅡB、ⅡC危險氣體的0區危險場所
的熱電阻傳感器相連二、三或四線制PT100熱電阻
最高連續工作電壓：30VDC
額定放電電流In：5KA（線對地、線對線）
最大放電電流Imax：10KA（線對地）
依據標準：GB/T18802.21-2004
1． 帶浪涌保護時，儀表3腳端子必須接地線；
2．采用可拆分接線端子，方便使用；
3．導線采用截面積0.5mm2～2.5 mm2；
4．導線裸露長度約8mm，由M3螺釘鎖緊。
●國家防爆電氣產品質量監督檢驗中心(CQST)
防爆標志：[EXia Ga]（ⅡC）
認證編號：CNEx12.0222
認證參數：端子（4-5-6對7-8）
Um=250VAC/DC Uo=13VDC Io=66.6mA
Co=0.7uF Lo=5mH Po=0.22W

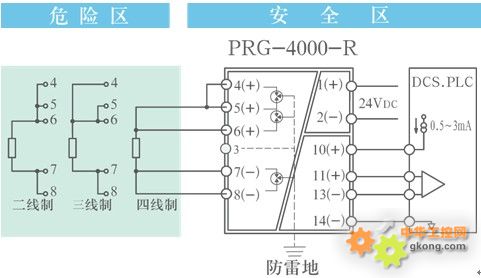

注：
1.四線制電阻信號輸入時，要盡可能保證四根導線電阻值相等，隔離柵端子4和5必須短接
2.三線制電阻信號輸入時，隔離柵端子5.6,7.8必須短接
3.二線制電阻信號輸入時，隔離柵端子4.5.6和7.8必須短接
