共享USB/串口轉換器
1、用途
波仕共享USB/串口轉換器（型號：USB232GX）用于將2個USB口轉換成為共享一個串口(RS-232/485/422通用),適合2臺計算機的各自USB口共同控制一個串口。USB232GX是世界上唯一的共享USB/串口轉換器,專利號201230607985！
2、安裝及卸載

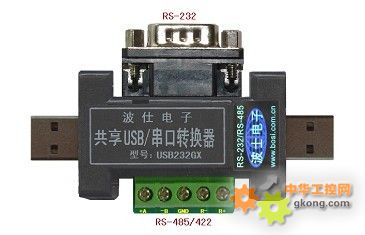

USB232GX的使用非常簡單，如圖左側為USB插頭，右側為另外一個USB插頭。上面為DB-9針RS-232針座,下面為RS-485/422接線端子（+A、-B、GND、R-、R+）。
USB232GX內置600W抗雷擊浪涌保護器。串口的最高通信速率為460.8Kbps，最遠傳輸距離可達1200米（RS-485/422，9600bps時）。配套光盤中有支持各種Windows版本的驅動程序。成功安裝驅動程序后用戶可以查看計算機“控制面板”的“系統\設備管理器\端口”，就會發現自動分配給USB232GX一個新的COM串口號碼。記住這個COM串口號碼。
3、RS-485/422接線端子引腳分配
|
RS-485 |
+A |
-B |
GND |
|
|
|
RS-422 |
T+ |
T- |
GND |
R- |
R+ |
T+、T—的方向是指從產品向外接設備發出。R+、R—?jiǎng)t方向相反。RS-232針頭端的引腳分配同計算機的RS-232口，但是只有2-RXD、3-TXD、5-GND三線。

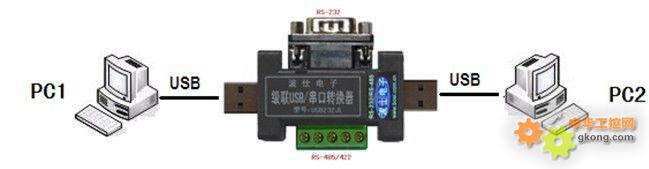

4、共享使用示意圖
USB232GX的串口接收到的數據將同時傳送到PC1和PC2。PC1和PC2發送的數據都將傳送到USB232GX的串口，為了避免數據重疊，PC1和PC2不要同時發送數據。共享可以直插USB口或者使用USB延長線。
