無源RS-232/單纖轉換器
一、用途
波仕的OPT232S1無源RS-232/單纖轉換器只用一根光纖就可以實現串口的光纖雙向通信，距離達到15Km！而且單模多模通用！OPT232S1用于實現RS-232的光纖傳輸、并且支持三線RS-232口（只有RXD、TXD、GND）的無源光纖傳輸,
波仕電子發明和首創了無須外接電源的RS-232/光纖轉換器、現在又用產品OPT232S1實現了串口無源單纖雙向光纖通信。由于采用光纖作為通信傳輸介質，具有高隔離電壓、防電磁干擾、抗雷擊等優點。波仕光纖轉換器廣泛用于各種工業過程控制、分布數據采集等場合、特別適合電力系統自動化、交通控制等部門。專利號ZL03335087，謹防假冒！
二、硬件安裝
OPT232S1型RS-232/單纖轉換器的外形為DB-9/DB-9轉接盒大小，其中DB-9（孔座）一端直接插在DB-9芯RS-232針座上、無須外接電源，使用一個ST光纖接頭。
OPT232S1分為T3R5和T5R3兩種型號，必須T3R5和T5R3成對使用。使用時發送器ST頭通過光纖接對方的接收器ST頭。注意保持光纖轉換器的ST座、光纖的ST頭的清潔，如果不連接時請一定將ST座和ST頭用相配套的橡皮塞子蓋住。
三、性能特點
OPT232S1的RS-232/單纖轉換器最高速率115.2Kbps以上。均無需任何初始化設置！獨有波仕零延時自動收發轉換技術，確保適合所有軟件!確保接三線制RS-232口時無須供電！
|
光纖接口 |
ST（可轉FC、SC） |
|
光波長 |
T5R3（發1550nm，收1300nm） |
|
傳輸介質 |
單模光纖、多模光纖均可 |
T3R5（發1300nm，收1550nm） |
|
通信
方式 |
異步RS-232 |
尺寸及重量 |
DB-9/9轉接頭大小、90克 |
|
RXD、TXD、GND三線即可 |
傳輸距離 |
15Km（單模），1Km（多模） |
|
電氣接口 |
DB-9孔RS-232（外插針座） |
適用光纖 |
50/125、62.5/125、100/140um |

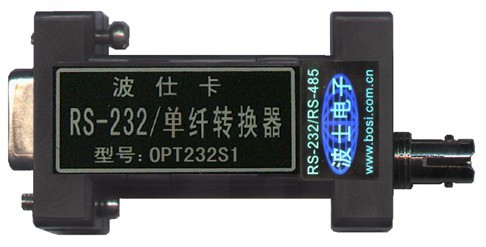

四、外形圖
波仕電子配套提供各種長度單芯、雙芯光纖以及ST、FC、SC接頭。
