串口單纖雙向通信！
一、用途
波仕電子的OPT485S1微型RS-232/485/422/單纖轉換器可以實現RS-232、RS-485或RS-422的單纖雙向通信轉換功能，只有DB-9/DB-9轉接盒大小，而且單模多模通用。
由于采用光纖作為通信傳輸介質，具有高隔離電壓、防電磁干擾、抗雷擊等優點。波仕光纖轉換器廣泛用于各種工業過程控制、分布數據采集等場合、特別適合電力系統自動化、交通控制等部門。專利產品ZL03335087，謹防假冒。
二、硬件安裝
OPT485S1型RS-232/485/422/單纖轉換器的外形為DB-9/DB-9轉接盒大小，其中DB-9（孔座）一端直接插在計算機的DB-9芯RS-232針座上，產品側面有接線端子接RS-485、RS-422以及5V電源，使用一個ST光纖接頭。OPT485S1需要外接直流5V電源。OPT系列光纖轉換器使用時發送器通過光纖接對方的接收器。
OPT485S1分為T3R5和T5R3兩種型號，必須T3R5和T5R3配對使用。使用時發送器ST頭通過光纖接對方的接收器ST頭。注意保持光纖轉換器的ST座、光纖的ST頭的清潔，如果不連接時請一定將ST座和ST頭用相配套的橡皮塞子蓋住。
三、性能特點
波仕電子的OPT485S1串口/單纖轉換器最高速率115.2Kbps，無需任何初始化設置！獨有波仕零延時自動收發轉換技術，確保適合所有軟件!
|
光纖接口 |
ST（可轉FC、SC） |
|
光波長 |
T5R3（發1550nm，收1300nm） |
|
傳輸介質 |
單模光纖，多模光纖均可 |
T3R5（發1300nm，收1550nm） |
|
通信
方式 |
接線端子（RS-485/422） |
尺寸及重量 |
DB-9/9轉接頭大小、90克 |
|
DB-9孔RS-232 |
傳輸距離 |
15Km（單模），1Km（多模） |
|
電源 |
5V直流，功耗<100mA |
適用光纖 |
50/125、62.5/125、100/140um |

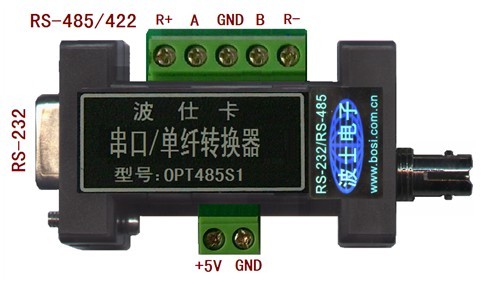

四、外形圖
波仕電子配套提供各種長度光纖以及接頭。OPT485S1對外接5V電源要求5V（±0.5V） ，產品功耗小于100mA，產品配套有微型開關穩壓電源。
