1 概述
該系列儀表采用交流采樣技術，能分別測量電網中的電流、電壓、功率、功率因數和電能等參數，可通過面板薄膜開關設置倍率。帶RS-A485通訊接口，采用Modbus或Profibus協議；也可將電量信號轉換成標準的直流模擬信號輸出；或帶開關量輸入／輸出，繼電器報警輸出等功能。

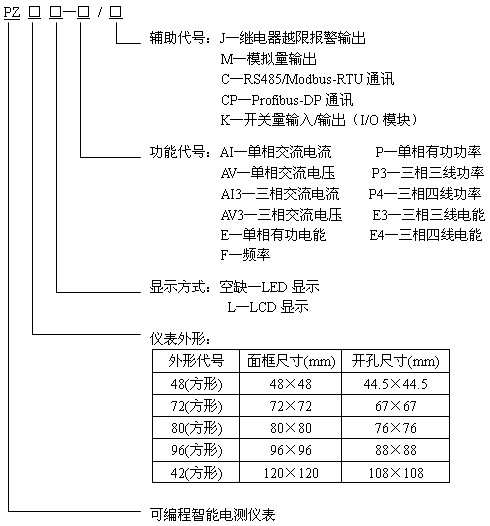

2 型號說明

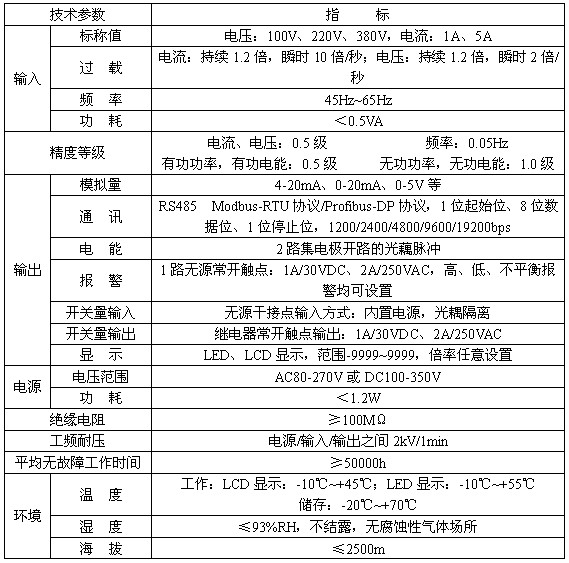

3 技術指標
4 產品規格
4.1 42型產品規格

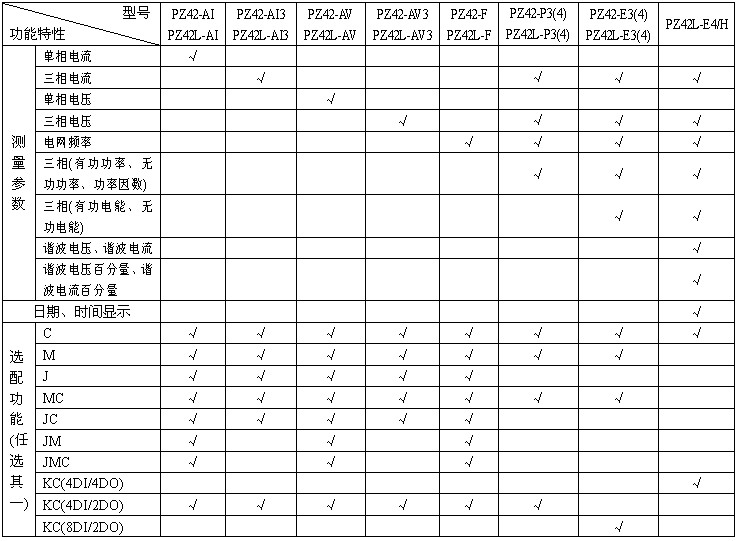

●功能一覽表
注：
1、J(繼電器越限報警輸出)與第二路開關量輸出復用；
2、PZ42(L)-AI、AI3、AV、AV3、F最多可帶3路模擬量輸出，PZ42(L)-P3(4)、E3(4)最多可帶4路模擬量輸出；
3、PZ42L-E4/H最多可帶2路RS485通訊接口，一路Modbus-RTU協議，另一路可設置。

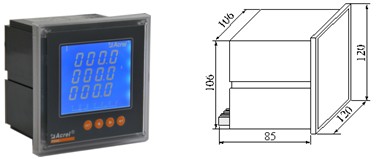

●外形及尺寸

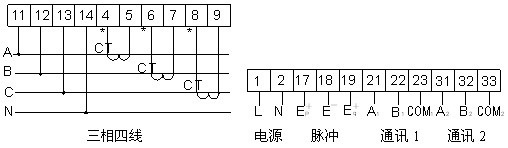

5 接線端子
● 電能表
注1：適用于單相電能表及開關量為8DI/2DO的場合；
注2：適用于選配8DI/2DO的場合。
●PZ42L-E4/H

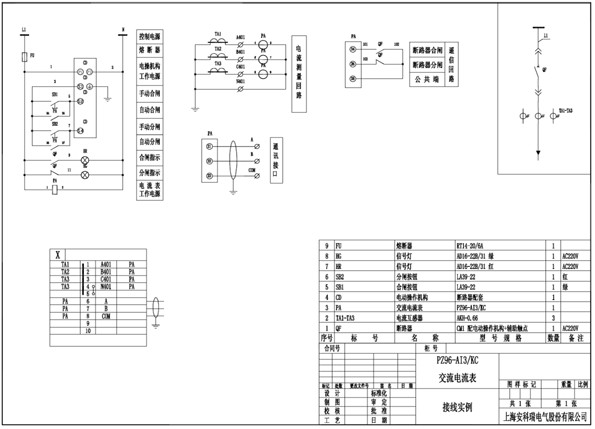

6 應用方案
