第2部分：連接系統
高效和方便的連接系統為用戶提供了可靠的連接、靈活的接線，容易安裝并簡化診斷。幫助用戶降低勞動成本、節約使用空間。
連接組件 連接組件包括了網絡介質（以太網）、功率介質、DC Micro（M12）、AC Micro(1/2")、MiniPlus (1", 1-1/8")、Mini (7/8")、Pico (M8)、M23、安全連接組件和端子塊等產品。我們還提供很多用于這些連接組件的配套產品，包括成電纜、插接線、V-和Y-電纜、分線器、現場連接器和插座。我們I/O接線系統包括模塊接口和連接數字量和模擬量I/O的預接線電纜。
I/O 接線系統
1492 I/O接線系統包括接口模塊、連接數字量和模擬量I/O的預接線電纜。

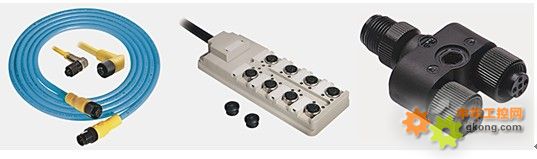

成電纜和現場連接附件
艾倫－布拉德利（Allen-Bradley簡稱AB）品牌的連接系統為接近開關、限位開關、光電開關和其他現場設備提供了可靠的連接。我們提供了內容廣泛的成電纜（電纜的每端有連接器）和插接線（一端為連接器，另一端為飛線）、分線器和三通、分線盒、V-和Y-電纜、現場連接器和盤柜安裝插座。這些組件在不同的連接配置和工業應用中廣泛使用。

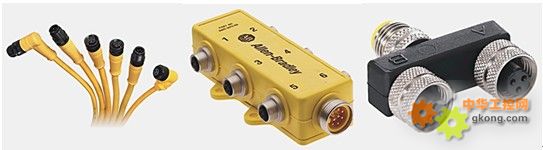

DC Micro (M12) 電纜和成電纜
DC Micro (M12) 連接系統符合工業標準，有2-、3-、4-、5-或8-針連接器用于直流供電的組件。成電纜和插接線為超模壓連接器，可以在不同結構中使用，適合不同的應用與環境。有各種各樣的分線器、三通、分線盒、V- 和Y-電纜、現場連接器和盤柜安裝插座，系列完整，為現場接線的不同需求提供了靈活的解決方案。
DIN 閥門連接器
DIN閥門連接系統包括各種現場連接器，為工業液壓和氣動設備提供了可靠連接，比如電磁閥和壓力開關。這些產品具有不同的尺寸和接線配置，為用戶提供了優質的連通性和環境保護。一些型號還包含浪涌電流保護電路，為產品內的電磁閥線圈對潛在有害的電流沖擊提供保護。
網絡介質 網絡介質包括用于以太網、ControlNet&# 8482; 和 DeviceNet&# 8482; 等工業網絡的連接系統。從電纜線軸到插接線、成電纜以及全套附件、艾倫－布拉德利（Allen-Bradley）品牌的網絡介質組件幫助用戶簡化架構布局，可以確保網絡性能。
DeviceNet 網絡介質 DeviceNet&# 8482; 介質包括粗電纜和細電纜，以及KwikLink&# 8482; 扁平電纜。粗細圓電纜（通常粗電纜用作主干電纜，細電纜用作分支電纜）為成軸供應、或者以成電纜和插接線方式供應。KwikLink扁平介質系統提供了一種簡單模塊化配線方案，使用一種扁平四線主干電纜和絕緣置換連接器（IDC），減少了用戶的安裝時間和材料成本。
DeviceNet扁平介質
由于節省了人力和材料，這種方式可以節省多達50%的安裝成本，KwikLink系統可以實現快速而容易地在網絡上增加節點－不會影響主干電纜的工作。省去了對主干電纜的切割或分開，就像預先制定的電纜長度一樣。KwikLink實現了最大程度的簡化，但只支持64個節點。KwikLink扁平介質系統也提供全系列的附件。
DeviceNet 圓型介質
粗圓電纜和細圓電纜（通常分別用作主干電纜和分支電纜）按整卷、或預制成電纜和插接線提供。除了主干電纜和分支電纜，還有各種耐用的連接組件，用于圓形電纜系統中。這些組件包括T型頭、DeviceBox、DevicePort、PowerTap和其他附件。不銹鋼版本的圓形電纜組件可以用于一些環境惡劣的工業場合。
ControlNet 網絡介質
當為特殊應用設計一種通信網絡的時候，1786 ControlNet光纖電纜提供了這種適用性。光纖介質的主要作用是既增加了用戶的網絡長度，又提供更好的電磁干擾（EMI）免疫力，并且可以安裝在防爆的工作區中。1786電纜為低損耗、RG-6帶屏蔽的同軸光纜。它可作為總線或同軸介質系統的中間部分。要根據應用和/或環境，以及用戶系統安裝的地點，選擇電纜的類型。
ControlNet 同軸連接組件
當為用戶的特殊應用設計一種通信網絡時，ControlNet&# 8482; 電纜組件提供了這種適用性。典型的ControlNet網絡由一個或者多個下列組件構成：主干電纜、接頭（三通）、分支電纜、重發器、終端和網橋。
以太網網絡介質
為了滿足工業以太網應用日益增加的需求，羅克韋爾自動化®提供了完整的工業級的以太網產品系列，物理介質包括M12連接組件、工業標準Variant 1連接組件和RJ45連接產品。比標準更加牢固、現貨供應的以太網電纜，Allen-Bradley® 以太網介質是專門為惡劣的工業環境而設計，結合一種特別牢固的連接器結構，可以確保網絡的完整和性能。
柜內（RJ45）以太網介質
Allen-Bradley用于以太網的RJ45連接系統按照能夠經受IP20的工業環境而設計的，因此可以確保用戶網絡的完整和性能。產品包括插接線和成電纜、現場連接器、原電纜、壓接頭和防水適配器。插接線和成電纜經過機械和電氣測試，為5e類電纜加6類插頭。這些產品容易連接Allen-Bradley的以太網交換機、PLC、Panelview人機界面和變頻器。
機械上（M12和Variant 1）的以太網介質
M12 以太網電纜為具有IP67等級、帶過壓成型的雙絞線連接器，在機械和柔性的系統中堅固耐用，在噪聲和震動的環境中仍能提供很好的性能。Variant 1以太網電纜包括帶抗熱塑料護套的RJ45連接器，可以用于IP67等級的解決方案。
網絡介質檢測器
1788-MCHKR網絡介質檢測器能夠分析用戶工業通信網絡的物理介質。它可以工作在 所有Allen-Bradley的NetLinx網絡，包括DeviceNet、ControlNet、以太網和EtherNet/IP， 以及Data Highway Plus和Remote I/O網絡。使用網絡介質檢測器可以快捷而容易地檢查網絡中的常見問題，諸如斷路、短路、連接器接線錯誤和網絡終端器漏接等故障。
端子塊 端子塊連接系統包括符合IEC標準的螺絲型、彈簧型端子塊和相關附件、符合NEMA標準的端子塊和相關附件、手指安全型端子塊和面板安裝型端子塊。為了滿足用戶對端子塊連接的不同需求，我們提供了很多有特色的端子塊產品，包括雙層插入、接熱電偶、帶短路片、接地、省空間、帶保險、帶傳感器、插入連接、多電路、小型、單電路、中線斷開、隔離等多種類型的產品。
輸入/輸出（I/O）模塊 機架式I/O模塊通常集成在用戶的Allen-Bradley®控制器上，分布式I/O通常安裝在應用的周圍或在機械上。針對不同類型的應用，我們提供了安裝在機柜內（IP20）產品和機械上加固型（IP67/69K）產品，兩者都是模塊和端子塊設計。有些I/O家族具有DeviceLogix&# 8482; 智能組件技術的特性，在I/O中集成了低成本的邏輯解算能力。在安全解決方案中，我們的Guard I/O&# 8482; 產品具有TÜV的認證，級別達到SIL 3、類別4的性能等級（PLe）。通信協議的支持包括DeviceNet&# 8482;、ControlNet&# 8482;、和EtherNet/IP&# 8482;，和其他工業網絡。Allen-Bradley I/O具有不同的尺寸和點的密度，為用戶提供了適合自己需求的靈活選擇。

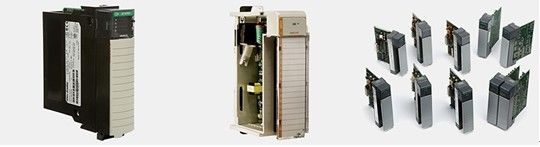

機架式I/O
機架式I/O是為Allen-Bradley®控制器而專門設計的，作為控制器家族的一部分。用戶可以把I/O模塊安裝在控制器的同一個機架中。另外，通過使用I/O通信網絡，用戶可以把 I/O模塊分布在靠近傳感器和執行器的現場，這樣可以減省接線成本。

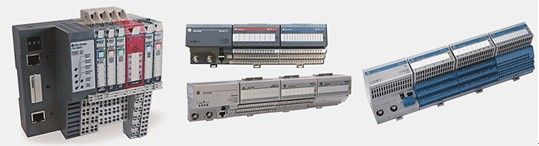

柜內分布式I/O模塊
柜內（IP20）分布式I/O可以把應用所有的模塊放在控制盤柜內，可以避免灰塵和油水。我們的柜內模塊式I/O產品可以為用戶提供精確的選擇，任意混合I/O模塊和通信適配器來滿足不同需求，使用戶的系統設計具有很大的靈活性。另外，有品種眾多的模, 擬量、數字量和特殊模塊可供選擇，我們還提供現場極端環境的I/O模塊、針對安全系統的I/O模塊和本安型（IS）I/O模塊，本安型模塊可以安裝在防爆型應用的區域中。
機械上安裝的分布式I/O模塊
在機械上（IP67/69K）使用的分布式I/O模塊可以直接安裝在機器上，而不是位于遠程的中央盤柜中，這樣減少了走線成本，而且容易維護。我們提供的安裝在機械上的I/O模塊解決方案，可以允許用戶混合配置I/O模塊和通信適配器，滿足應用的實際需求，為用戶設計自己的系統提供了很大的方便。
