電磁閥的選型常識及其結構原理
弘凌泵閥有限公司
作者：弘凌泵閥
一,適用性
管路中的流體必須和選用的電磁閥系列型號中標定的介質一致。
流體的溫度必須小于選用電磁閥的標定溫度。
電磁閥允許液體粘度一般在20CST以下，大于20CST應注明。
工作壓差，管路最高壓差在小于0.04MPa時應選用如ZS,2W,ZQDF,ZCM系列等直動式和分步直動式；最低工作壓差大于0.04MPa時 可選用先導式（壓差式）電磁閥；最高工作壓差應小于電磁閥的最大標定壓力；一般電磁閥都是單向工作，因此要注意是否有反壓差，如有安裝止回閥。
流體清潔度不高時應在電磁閥前安裝過濾器，一般電磁
閥對介質要求清潔度要好。
注意流量孔徑和接管口徑；電磁閥一般只有開關兩位控制；條件允許請安裝旁路管，便于維修；有水錘現象時要定制電磁閥的開閉時間調節。
注意環境溫度對電磁閥的影響
電源電流和消耗功率應根據輸出容量選取，電源電壓一般允許±10%左右，必須注意交流起動時VA值較高。
二、可靠性
電磁閥分為常閉和常開二種；一般選用常閉型，通電打開，斷電關閉；但在開啟時間很長關閉時很短時要選用常開型了。
壽命試驗，工廠一般屬于型式試驗項目，確切地說我國還沒有電磁閥的專業標準，因此選用電磁閥廠家時慎重。
動作時間很短頻率較高時一般選取直動式，大口徑選用快速系列。
三、安全性
一般電磁閥不防水，在條件不允許時請選用防水型，工廠可以定做。
電磁閥的最高標定公稱壓力一定要超過管路內的最高壓力，否則使用壽命會縮短或產生其它意外情況。
有腐蝕性液體的應選用全不銹鋼型，強腐蝕性流體宜選用塑料王（SLF）電磁閥。
爆炸性環境必須選用相應的防爆產品。
四、經濟性
有很多電磁閥可以通用，但在能滿足以上三點的基礎上應選用最經濟的產品。
電磁閥的結構原理
一：直動式電磁閥

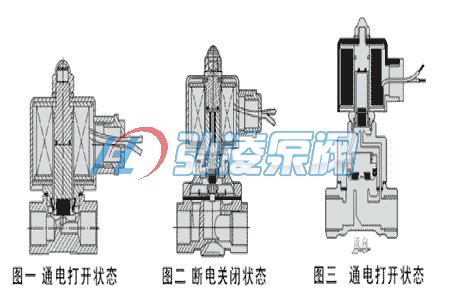

有常閉型和常開型二種。常閉型斷電時呈關閉狀態，當線圈通電時產生電磁力，使動鐵芯克服彈簧力同靜鐵芯吸合直接開啟閥，介質呈通路；當線圈斷電時電磁力消失，動鐵芯在彈簧力的作用下復位，直接關閉閥口，介質不通。結構簡單，動作可靠，在零壓差和微真空下正常工作。常開型正好相反。如小于φ6流量通徑的電磁閥。（圖一是典型結構圖）
二、分步直動式電磁閥
該閥采用一次開閥和二次開閥連在一體，主閥和導閥分步使電磁力和壓差直接開啟主閥口。當線圈通電時，產生電磁力使動鐵芯 和靜鐵芯吸合，導閥口開啟而導閥口設在主閥口上，且動鐵芯與主閥芯連在一起，此時主閥上腔的壓力通過導閥口卸荷，在壓力差和電磁力的同時作用下使主閥芯向上運動，開啟主閥介質流通。當線圈斷電時電磁力消失，此時動鐵芯在自重和彈簧力的作用下關閉導閥孔，此時介質在平衡孔中進入主閥芯上腔，使上腔壓力升高，此時在彈簧復位和壓力的作用下關閉主閥，介質斷流。結構合理，動作可靠，在零壓差時工作也可靠。如：ZQDF，ZS，2W等。（圖二是典型結構圖）
三、間接先導式電磁閥
該系列電磁閥由先導閥和主閥芯聯系著形成通道組合而成；常閉型在未通電時，呈關閉狀態。當線圈通電時，產生的磁力使動鐵芯和靜鐵芯吸合，導閥口打開，介質流向出口，此時主閥芯上腔壓力減少，低于進口側的壓力，形成壓差克服彈簧阻力而隨之向上運動，達到開啟主閥口的目的，介質流通。當線圈斷電時，磁力消失，動鐵芯在彈簧力作用下復位關閉先導口，此時介質從平衡孔流入，主閥芯上腔壓力增大，并在彈簧力的作用下向下運動，關閉主閥口。常開式原理正好相反。如：SLA，DF（φ15以上口徑），ZCZ等。（圖三是典型結構圖）
|
