GPRS在路燈監控的應用
概述：城市路燈照明系統是城市必不可少的公用設施，是現代城市文明的一大標志。路燈自動測控系統是路燈照明先進的管理方法與手段，較原來的鐘控定時開關管理具有質的飛躍。
1、路燈監控系統現狀
路燈測控系統在中國城市建設中得到廣泛應用，在節省能源、美化城市、方便管理等方面有重要意義。目前我國路燈測控系統中大量使用的是數傳電臺、BB機、電話線、載波等傳輸方式。采用傳統數傳電臺的通訊模式，不僅需建造發射塔，而且覆蓋范圍非常有限，它地位固定，不能移動，且投資成本高，覆蓋范圍越廣，建造費用也越高。隨著城市建設不斷發展，建造的樓房起來越高，將阻礙發射塔和終端的通訊，而且，惡劣天氣的影響、其他干擾、巡視的困難，現路燈監控系統存在著許多弊端。隨著傳呼通訊使用者越來越少，BB機控制方式也面臨傳呼臺解散等問題。電話控制也有鋪設線路困難、運行費用高等難題。載波通訊需要路燈供電專用線路，在大多城市難以實現。
2、GPRS在路燈監控系統中的應用
2.2 系統構成

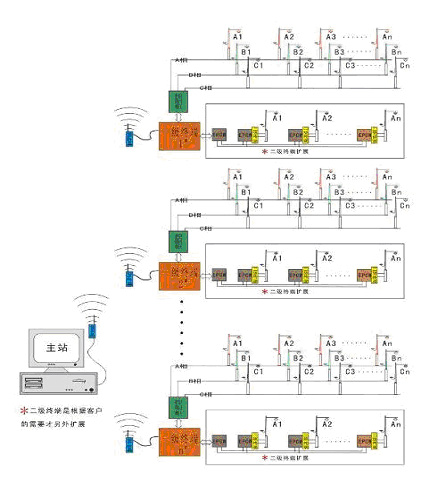

路燈監控系統主要由三部分構成，即主站、一級終端、二級終端。
1) 主站：由計算機、服務器、大屏幕投影顯示設備、專用通訊終端、SIM卡、路燈智能測控系統軟件、打印機組成。
2) 一級終端：由工控機、電能測量單片機、多路控制板、監控板、GPRS通訊模塊、(若要控制到每一盞需要擴展電力載波模塊)等組成，與路燈控制監控柜監控端相連。
3) 二級終端(可選)：由單片機、電力載波模塊(EPCW)和輸入輸出接口板組成，它安裝在每盞燈里。實現單盞燈開/關操作。實時監控每盞路燈的亮滅情況、電能負荷狀態、燈桿損壞報警，漏電報警等功能。
2.2 工作原理
在路燈測控系統中，街區路燈控制裝置即分控點，與設在路燈管理處的主控室，形成兩級分布式計算機測控系統。分控點以高性能的單片機、傳感器、接口等組成，為實時在線控制機，執行對路燈的開關控制，對路燈各支線的電流、電壓及線路狀態等參數的檢測，同時又可在無線通訊方式時擔任信號中繼作用。主控室是由高性能微機、通訊接口及設備、顯示器、模擬屏、打印機等組成的系統一般稱作上位機。位于主控室的上位機完成整個系統的數據集中處理和對各分控點統一發布命令的功能。
2.3 系統功能
1) 遙控：主站計算機按設定好的經緯時間曲線自動控制全市路燈的開/關狀態，也可在主站手動控制任意的一級終端和二級終端的開/關狀態。
2) 遙測：自動巡測或隨機檢測各個終端亮燈率、電壓、電流、功率因數、有功和頻率等工作參數，在自動運行時只要終端有變化，它便立即將變化數據向主站傳輸，無須主站巡檢。
3) 遙信：對各個終端開/關狀態、故障和報警等信息的獲取，保證系統有效正常地運行。
2.4 系統優點
1) GPRS無線通訊方式
該路燈測控系統采用GPRS無線通訊方式，GPRS是基于中國移動GSM網上的2.5G分組交換數據網，因此具有很好的信號覆蓋。目前，網絡已覆蓋全國所有省、直轄市、自治區，網絡遍及240多個城市。無論在繁華的鬧市、還是在僻靜的邊遠地區，GPRS都能夠最大限度的提供高速數據服務，不受城市建設、天氣及其他干擾的影響。
2) 投資成本低
組網簡單、迅速、靈活，不需搭建發射塔，通過Internet網絡隨時的構建覆蓋全中國的虛擬移動數據通信專用網絡，節省投資成本；
3) 運行費用少
GPRS按照接收和發送數據包的數量來收取費用，沒有數據流量的傳遞時不收費用，降低其運行費用。
4) 數據實時、穩定
結合GPRS永遠在線的優點，只要開機就能自動附著于GPRS網絡上，并與數據中心建立通信鏈路，隨時收發用戶數據設備的數據；根據中國移動的網絡情況，目前可提供20~40kbps的穩定數據傳輸。
5) 多級化控制
該系統對全夜燈、半夜燈及道路裝飾燈光分別實現多級控制，①監控中心根據開關燈時間曲線或程序設定的開關燈時間，自動發出群控開關命令；②操作員在監控中心進行操作，實現群控、部分群控、單點開關燈控制；③分控點根據預先設定的時間獨立定時開關燈；④監控中心定時向分控點下發時鐘核準命令，分控點按核正后的時間自動開關燈；⑤可根據實際需要(如節假日，領導接待日等)，由系統靈活設置節假日燈光開關時間。
6) 后臺操作簡便，保密性強
由于可實現遠程聯網，可方便地在任何一臺聯網的電腦上進行操作，用電話線在外地撥通監控中心，瀏覽或操作監控系統，連接的計算機數目不受限制，隨時隨地用公眾數據網Internet查詢數據和遠程控制，網絡覆蓋范圍廣，技術成熟，數據傳輸穩定可靠，監控中心程序提供多級操作口令和自動動態密碼保護，保密性強。
3、結束語
該系統利用完善的GPRS網絡和優越的GPRS通訊模塊作為主站與終端的信息交換，它備了遙測、遙控、遙信的強大監控功能，克服了其它通訊方式監控系統的弊端，保證了系統高效、實時、可靠的運行，在路燈監控系統有著質的飛躍。
|
