對射式光電開關并排使用技巧
一、客戶問題：調試中發現光電開關不可靠
某客戶在一人造板廠調試一套人造板沙光機，認為我們的帶自學習功能的光電開關不可靠。由于客戶反映的情況不明確，只是說原來品牌的產品的行剛改用施耐德電氣的后就不行，影響了他們的調試進度，要求盡快去現場解決。初步判斷客戶不正確設置帶自學習功能的光電開關。
二、產品現場使用情況
到現場后發現，客戶一臺人造板沙光機上共用了施耐德電氣XUB0 ANSNL2、XUB0 ANSNL2T對射式光電開關24對。其具體應用是每3組并排在一起進行沙紙皮帶的糾偏，這三組開關是緊密安裝在一起的（見圖片1，3個發射管和3個接收管分別并排在一起）。由于沒有選用不同頻率調制光的開關，所以開關之間相互干涉，無法正常工作。對方多次調試不成功，于是想了一個辦法，訂做了一個罩子在位于中間的光電發射管上（見圖片2），這樣中間的發射管就不會影響兩邊的接收管接收信號了。同樣對兩邊的發射管也有一定的阻擋作用，兩邊的發射管也就不會影響中間的接收管接收信號了。但是這樣做效果還是不是很好，因此客戶的調試進度延誤了幾天。（這里皮帶糾偏限位開關用不了，因?yàn)闀?huì)磨斷。）

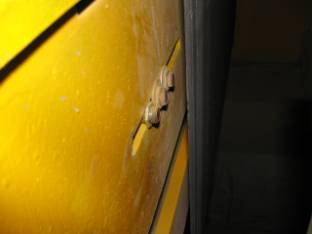

圖片1

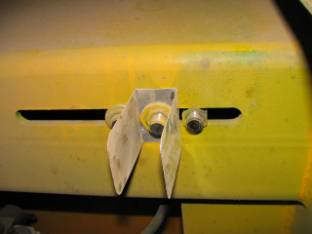

圖片2
在現場仔細觀測后發現，由于發射和接收開關間安裝距離短，在接收開關位置投射光斑直徑只有30mm。所以，我們可以直接把中間的那對光電開關的發射和接收管對調，這樣就和其它兩對光電開關的方向相反，因此不加罩也不會互相干涉了（見下方示意圖3）。如果只有兩對光電開關，反相安裝絕對可行，這樣省事多了。
→ →
← ←
→ →
示圖3
