應用背景 |
隨著網絡經濟時代的到來，基于TCP/IP協議的IP網的應用得到廣泛普及，利用網絡資源可以實現設備的網絡接入，設備聯網監控已經成為工業自動化的發展趨勢。
恒頤多串口協議轉換方案可以實現將工業現場的傳統串口設備接入IP網絡，實現多個不同協議的串口設備與以太網進行雙向數據交換。 |
|
恒頤成功案例 |
 遠程分散式設備控制
電力、電信、自動化設備通訊管理
安防、消防智能報警系統 |
|
系統架構 |

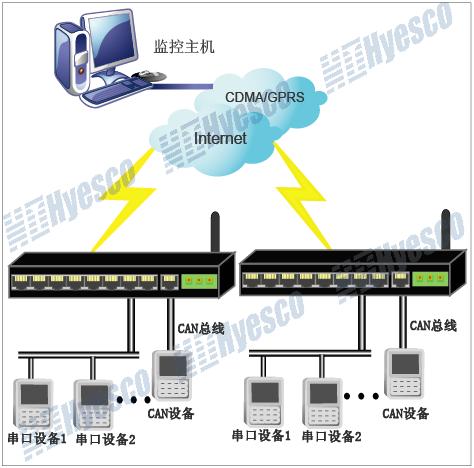

| 應用恒頤多串口通訊協議轉換方案，只需通過簡單的設計即可實現從RS232/485/422、CAN到TCP/IP通訊協議的轉變，實現對工業現場設備的遠程監測和管理。在PC主機端，可以通過WEB瀏覽器方式訪問串口服務器上的多個串口設備，系統架構如圖所示： |
 |
|
系統硬件設計 |

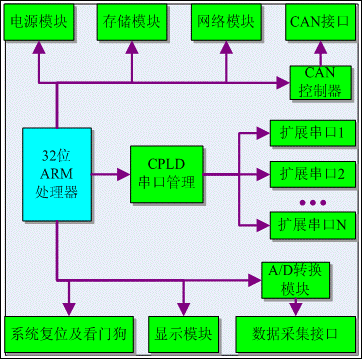

| 恒頤多串口通訊方案是一款應用于不同協議設備互聯通訊的工業通訊協議轉換解決方案。方案采用AT91RM9200作為主處理器；多串口擴展以16c554芯片實現，并由一片cpld(altera的epm7064)實現高效多串口中斷源管理，利用中斷源來管理多個擴展串口；數據采集模塊以ADS7842實現，并由DG506芯片實現對數據采集通道的選擇；CAN通訊模塊由CAN控制器SJA1000實現。系統方框圖： |
 |
|
系統軟件設計 |
1） 多種協議支持：可以將具有RS232、RS485、RS422、CAN等通信協議的接口設備直接連接到串口協議轉換設備。
2） 遠程參數設置

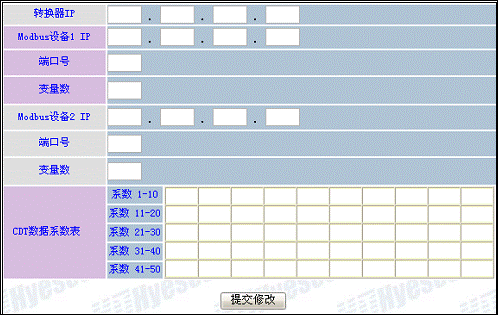

多串口協議轉換設備上運行的系統實現了嵌入式WEB_Server的功能，連接網絡和協議轉換設備，通過IE瀏覽器登錄，可以對其工作參數進行設置，如圖所示： |
 |
|
方案優勢 |
|
多串口通訊方案實現了串口設備的聯網和集中管理。該方案把工業現場現有的RS232、RS485等設備的串口數據轉換為TCP/IP數據，通過IP網絡進行數據的存取和管理。采用恒頤多串口通訊方案，無需更換現有串口設備，也無需投入大量的人力、物力，即可實現工業現場的實時數據采集、生產監控、網絡自動化管理。
|
