（1）使用接地電阻測試儀準備工作
1）熟讀接地電阻測量?jī)x的使用說明書，應全面了解儀器的結構、性能及使用方法。
2）備齊測量時所必須的工具及全部?jī)x器附件，并將儀器和接地探針擦拭干凈，特別是接地探針，一定要將其表面影響導電能力的污垢及銹漬清理干凈。
3）將接地干線與接地體的連接點或接地干線上所有接地支線的連接點斷開，使接地體脫離任何連接關系成為獨立體。
（2）使用接地電阻測試儀測量步驟
1）將兩個接地探針沿接地體輻射方向分別插入距接地體20m、40m的地下，插人深度為400mm，如下圖所示。

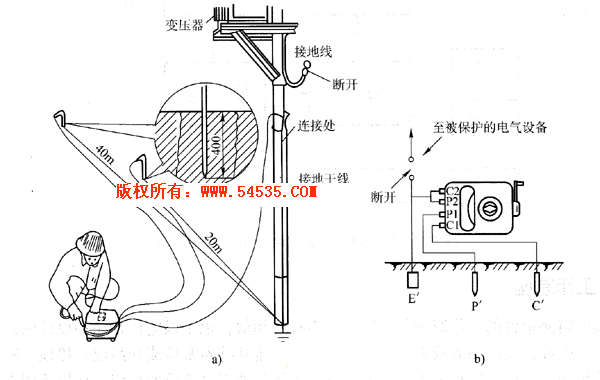

 接地電阻測試使用圖解： a）實際操作 b）等效原理 2）將接地電阻測量?jī)x平放于接地體附近，并進行接線，接線方法如下：
①用最短的專用導線將接地體與接地測量?jī)x的接線端“E1”（三端鈕的測量?jī)x）或與C2、”短接后的公共端（四端鈕的測量?jī)x）相連。
②用最長的專用導線將距接地體40m的測量探針（電流探針）與測量?jī)x的接線鈕“C1”相連。
③用余下的長度居中的專用導線將距接地體⒛m的測量探針（電位探針）與測量?jī)x的接線端“P1”相連。
3）將測量?jī)x水平放置后，檢查檢流計的指針是否指向中心線，否則調節“零位調整器”使測量?jī)x指針指向中心線。
4）將“倍率標度”（或稱粗調旋鈕）置于最大倍數，并慢慢地轉動發電機轉柄（指針開始偏移），同時旋動“測量標度盤”（或稱細調旋鈕）使檢流計指針指向中心線。
5）當檢流計的指針接近于平衡時（指針近于中心線）加快搖動轉柄，使其轉速達到120r／min以上，同時調整“測量標度盤”，使指針指向中心線。
6）若“測量標度盤”的讀數過小（小于1）不易讀準確時，說明倍率標度倍數過大。此時應將“倍率標度”置于較小的倍數，重新調整“測量標度盤”使指針指向中心線上并讀出準確讀數。
7）計算測量結果，即R地＝“倍率標度”瀆數ד測量標度盤”讀數。
|
