北京華創視通HD-SDI/ASI光端機在廣電行業中的應用解決方案
北京華創視通科技有限公司生產的HD-SDI/SDII高、標清數字光端機，可傳輸達到1080P的高清信號，滿足目前廣電行業對于傳輸高清視頻信號的需求。目前該產品已成功應用與全國部分電視臺，產品性能得到一致的認可。
一、 高標清設備應用的范圍
高清/標清設備主要是用來實現數字視頻信號的遠距離無損傳輸，前提要求是信號源是高清或者標清的信號源，所以一般高清/標清設備前端接編碼器或者高清攝像機，然后后端接編碼器進行編輯。
HD-SDI/SDI常用兩種場景：
1、是現場直播
2、是數字演播室攝錄編播設備之前的連接
例如：
1、電視臺體育賽事、大型戶外娛樂活動、廣播電視節目的現場直播
2、同一個電視臺節目在兩個會場之間的信號的傳輸和轉播
3、不同省級電視臺聯合制作現場活動
4、學校禮堂或會場的節目制作，錄播。
目前除去廣電行業以外也有部分做監控領域的客戶需要我們的設備用來對重要場合進行監控，未來這方面應該是個趨勢。
針對廣電行業所需要傳輸的模擬視頻信號和廣播級音頻，也可使用我們的廣播級音視頻光端機來實現模擬信號的傳輸。
廣播級設備通常前后端接入的設備有：
前端設備有：衛星接收機、VCR 、DVD、攝像機 等
后端設備：錄像機、編緝系統、編碼、調制器、衛星調制器、去微波
廣播級音視頻光端機常用場景：
1、有線電視網絡里的使用
2、省-市-區電視節目的交換，
3、企業，廠礦，軍隊內部視頻交換
4、公園和體育場館的北京音樂
5、校園廣播
高清、標清設備典型應用圖：

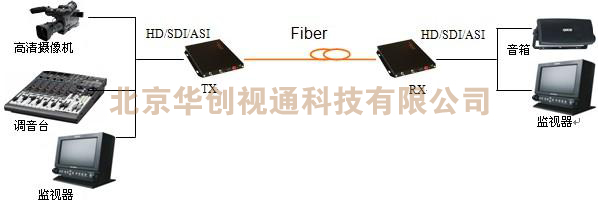

1、典型應用圖（1）
注:從場館（活動現場）———現場轉播車的傳輸

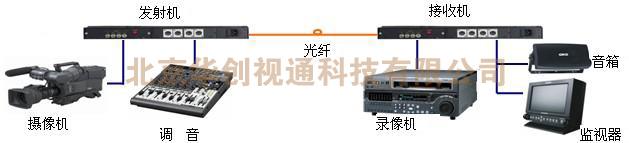

2、典型應用圖（2）
注：從電視臺演播廳————數字微波發射臺的傳輸
3、典型應用圖（3）
注：電視臺內部現場節目制作的應用，或現場轉播
說明：
1、在廣電行業中，以上是典型的幾種應用，當然根據接入設備的不同，可以有更多的應用。
2、高清/標清設備一般是前端接編碼器或者高清攝像機，然后后端接編碼器進行編輯，或者信號傳到遠端的大舞臺或者大型演播中心進行現場直播。信號在傳輸的過程中是無壓縮的無損傳輸。
3、高清標清如果需要嵌入一路音頻（如圖3），通常我們采用波分方式把音頻嵌入，可以到到音頻無延時傳輸，和視頻達到唇印同步的效果。
4、高標清設備一般可以傳輸一路無壓縮的電視信號，也可以同時傳輸多套被壓縮后的節目信號源。
廣播級音視頻光端機典型應用（4）
1、廣播級音視頻光端機傳輸的是模擬信號。
2、前端一般可以接衛星接收機、 VCR、 DVD、攝像機 等。后端設備：錄像機、編緝系統、編碼、調制器、 衛星調制器、去微波等。
3、廣播級音視頻光端機每個通道只能傳輸一路信號。
|
