智能數字萬用表開發手冊
一． 總體說明
1． 特點
l 最大顯示“3999”，即三又四分之三位。
l AD轉換：20次/秒。
l 過量程指示。
l 自動調定待測指標。
l 自動GND電平校準，自動OFFSET校準。
l 具有全量程保護功能。
l PC/104接口，數據讀入內存方便。
2． 技術資料
直流電壓量程：400mV , 4V, 40V, 400V, 1000V
直流電壓分辨率：100uV, 1mV, 10mV, 100mV, 1V
交流電壓量程：400mV , 4V, 40V, 400V, 1000V
交流電壓分辨率：100uV, 1mV, 10mV, 100mV, 1V
直流電流量程：400mA
交流電流量程：400mA
電流分辨率：100mA
電阻量程： 400Ohm, 4KOhm, 40KOhm, 400KOhm, 4MOhm, 20Mohm
電阻分辨率：0.1Ohm, 1Ohm, 10Ohm, 100Ohm, 1KOhm, 10KOhm
最大輸入電壓：1000Vdc, 交流1000Vrms
最大輸入電流：400mA
3． 使用說明
l 啟動測試軟件
l 鼠標單擊擋位選擇待測項目
l 紅黑表筆連接被測信號

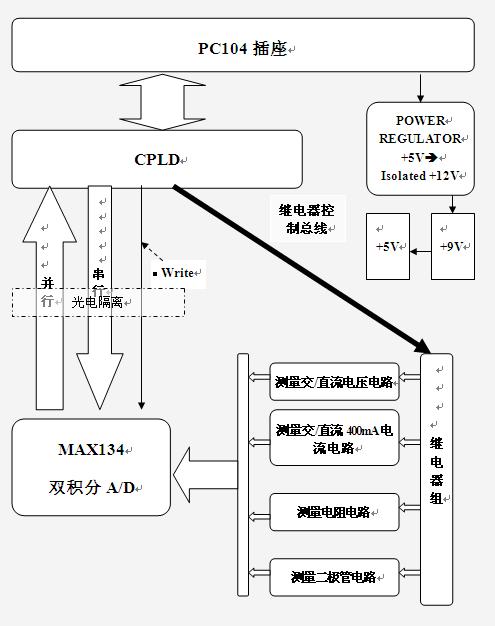

二． 硬件結構
三． 軟件開發說明
●測量操作，軟件(包括CPLD邏輯和上層軟件)需要做兩件事情：
1． 通過選擇繼電器開關把測量信號送到A/D采集芯片進行數據采集。
2． 對A/D芯片進行寫配置和讀取數據。
●繼電器選擇控制信號說明：
1、AC/DC電壓測量：繼電器組不進行操作；
2、電阻測量：繼電器K2、K3閉合，其它復位；
3、二極管：繼電器K2、K3、K4閉合，其它復位；
4、, AC/DC電流測量：繼電器K1閉合，其它復位；
●A/D采集芯片MAX134相關說明
MAX134有分離的地址和數據總線，數據總線是雙向的。內部有6個寄存器。 可以用于向其寫配置信息和讀取采集的數據。
寄存器在讀取數據時：
|
寄存器序號 |
寄存器內容 |
|
0 |
轉換結果，用于調零 |
|
1 |
轉換結果(LSB) |
|
2 |
轉換結果 |
|
3 |
轉換結果 |
|
4 |
轉換結果(HSB) |
|
5 |
狀態 |
當通過地址總線選擇對應的寄存器時候，然后通過拉低RD信號，可以在返回的數據總線上面得到對應寄存器的數值。對于正常的讀取一次轉換的結果，需要分別讀取1~4的寄存器數據。分別以BCD碼形式表現三位四分之三位的轉換結果。
當在讀取模式下，選擇寄存器5，其對應的四位數據總線狀態如下：
D0： 芯片低電壓指示位，高有效。
D1： 讀數保持位，高有效，讀數保持需要配置A/D，在保持模式下，A/D芯片不在進行對輸入模擬量進行雙積分操作，直到從新配置芯片退出讀數保持模式。
D2：連續性狀態位，需要向芯片發配置信息。
D3： 無效位，始終為高。
寄存器在向其寫數據時候的配置：（都為“1”有效）
|
寄存器序號 |
D3 |
D2 |
D1 |
D0 |
|
0 |
Hold |
High Frequency |
Beeper On |
Sleep |
|
1 |
10-0 |
Filter Short |
÷5 |
50Hz |
|
2 |
10-4 |
10-3 |
10-2 |
10-1 |
|
3 |
DC |
Ext AC |
Divider Sense |
Ohms R/2 |
|
4 |
Current |
×2 |
Read Zero |
Filter On |
首先向總線發送欲配置的信息，然后拉低WR信號。
10-0~10-4bit位代表意義：
|
比特位 |
電壓測量范圍 |
電阻測量范圍 |
|
10-0 |
400mV |
4M&40M |
|
10-1 |
4V |
400K |
|
10-2 |
40V |
40K |
|
10-3 |
400V |
4K |
|
10-4 |
4000V |
400R |
●相應測試項目寄存器配置說明：
DC電壓測量：
|
寄存器序號 |
D3 |
D2 |
D1 |
D0 |
|
0 |
1/0 |
0 |
0 |
1/0 |
|
1 |
1/0 |
1 |
1/0 |
0 |
|
2 |
1/0 |
1/0 |
1/0 |
1/0 |
|
3 |
1 |
0 |
1 |
0 |
|
4 |
0 |
1/0 |
1/0 |
0 |
AC電壓測量：
|
寄存器序號 |
D3 |
D2 |
D1 |
D0 |
|
0 |
1/0 |
0 |
0 |
1/0 |
|
1 |
1/0 |
1 |
1/0 |
1/0 |
|
2 |
1/0 |
1/0 |
1/0 |
1/0 |
|
3 |
0 |
1 |
1 |
0 |
|
4 |
0 |
1/0 |
1/0 |
0 |
電阻測量：
|
寄存器序號 |
D3 |
D2 |
D1 |
D0 |
|
0 |
1/0 |
0 |
0 |
1/0 , |
|
1 |
1/0 |
1 |
1/0 |
1/0 |
|
2 |
1/0 |
1/0 |
1/0 |
1/0 |
|
3 |
1 |
0 |
1 |
1 |
|
4 |
0 |
1/0 |
1/0 |
0 |
電流測量
|
寄存器序號 |
D3 |
D2 |
D1 |
D0 |
|
0 |
1/0 |
0 |
0 |
1/0 |
|
1 |
0 |
1 |
1/0 |
1/0 |
|
2 |
0 |
0 |
0 |
0 |
|
3 |
1 |
0 |
0 |
0 |
|
4 |
1 |
1/0 |
1/0 |
0 |

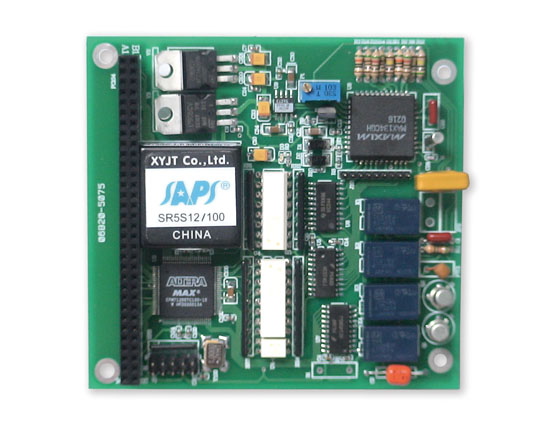

ART7001嵌入式萬用表卡圖片
|
