高壓開關柜概述
一、基本概念
1.開關柜（又稱成套開關或成套配電裝置）：它是以斷路器為主的電氣設備；是指生產廠家根據電氣一次主接線圖的要求，將有關的高低壓電器（包括控制電器、保護電器、測量電器）以及母線、載流導體、絕緣子等裝配在封閉的或敞開的金屬柜體內，作為電力系統中接受和分配電能的裝置。
2.高壓開關設備：主要用于發電、輸電、配電和電能轉換的高壓開關以及和控制、測量、保護裝置、電氣聯結（母線）、外殼、支持件等組成的總稱。
3.開關柜防護要求中的“五防”：防止誤分誤合斷路器、防止帶電分合隔離開關、防止帶電合接地開關、防止帶接地分合斷路器、防止誤入帶電間隔。

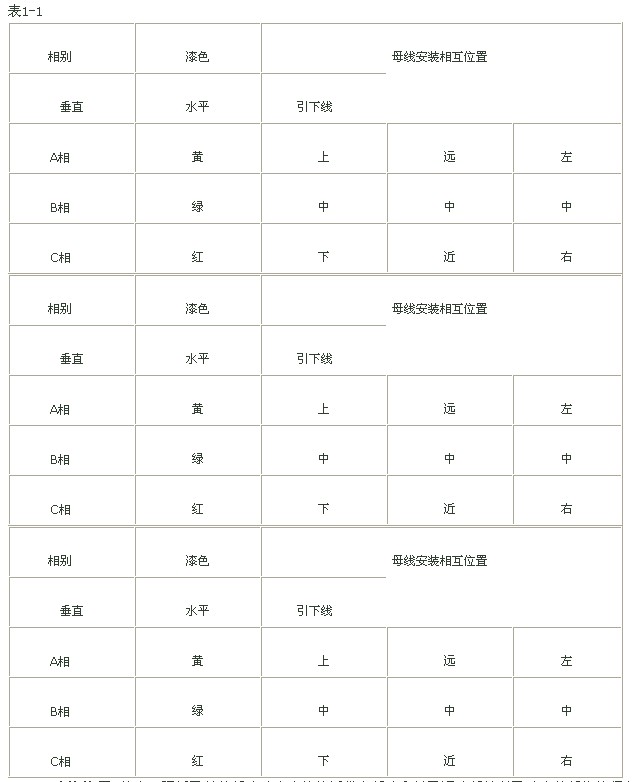

4.母排位置相序?qū)?yīng)關系：
5.防護等級:外殼、隔板及其他部分防止人體接近帶電部分和觸及運動部件以及防止外部物體侵入內部設備的保護程度。
表1-2
IP3X 防止直徑大于2.5mm的物體 1.防止直徑大于2.5mm的固體進入殼內；
2.防止厚度(直徑)大于2.5mm工具或金屬線觸及柜內帶電部分或運動部件
IP4X 防止直徑大于1mm的物體 1.防止直徑大于1mm的固體進入殼內；
2.防止厚度(直徑)大于1mm工具或金屬線觸及柜內帶電部分或運動部件
IP5X 防 塵 1.能防止灰塵進入達到影響產品的程度；
2.完全防止觸及柜內帶電部分或運動部件
IP6X 塵 密 1.完全防止灰塵進入殼內；2.完全防止觸及柜內帶電部分或運動部件
二、開關柜的主要特點：
1.有一、二次方案,這是開關柜具體的功能標志,包括電能匯集、分配、計量和保護功能電氣線路。一個開關柜有一個確定的主回路(一次回路)方案和一個輔助回路(二次回路)方案，當一個開關柜的主方案不能實現時可以用幾個單元方案來組合而成。
2.開關柜具有一定的操作程序及機械或電氣聯鎖機構，實踐證明: 無“五防”功能或“五防功能不全”是造成電力事故的主要原因。
3.具有接地的金屬外殼，其外殼有支承和防護作用.因此要求它應具有足夠的機械強度和剛度，保證裝置的穩固性,當柜內產生故障時,不會出現變形,折斷等外部效應。同時也可以防止人體接近帶電部分和觸及運動部件，防止外界因素對內部設施的影響;以及防止設備受到意外的沖擊。
4.具有抑制內部故障的功能， “內部故障”是指開關柜內部電弧短路引起的故障，一旦發生內部故障要求把電弧故障限制在隔室以內。
三、高壓開關柜正常使用條件:
1.環境溫度:周圍空氣溫度不超過40℃(上限)，一般地區為-5 ℃(下限)，嚴寒地區可以為-15 ℃ 。環境溫度過高,金屬的導電率會減低,電阻增加,表面氧化作用加劇;另一方面, 過高的溫度,也會使柜內的絕緣件的壽命大大縮短,絕緣強度下降.反之,環境溫度過低,在絕緣件中會產生內應力,最終會導致絕緣件的破壞。
2.海拔高度:一般不超過1000米. 對于安裝在海拔高于1000米處的設備,外絕緣的絕緣水平應將所要求的絕緣耐受電壓乘以修正系數Ka[ka=1÷(1.1-H×10-4)]來決定。由于高海拔地區空氣稀薄,電器的外絕緣易擊穿,所以采用加強絕緣型電器，加大空氣絕緣距離，或在開關柜內增加絕緣防護措施。
3.環境濕度: 日平均值不大于95%，月平均值不大于90%。
4.地震烈度: 不超過8度。
IP3X 防止直徑大于2.5mm的物體 1.防止直徑大于2.5mm的固體進入殼內；
2.防止厚度(直徑)大于2.5mm工具或金屬線觸及柜內帶電部分或運動部件
IP4X 防止直徑大于1mm的物體 1.防止直徑大于1mm的固體進入殼內；
2.防止厚度(直徑)大于1mm工具或金屬線觸及柜內帶電部分或運動部件
IP5X 防 塵 1.能防止灰塵進入達到影響產品的程度；
2.完全防止觸及柜內帶電部分或運動部件
IP6X 塵 密 1.完全防止灰塵進入殼內；2.完全防止觸及柜內帶電部分或運動部件
|
