案例背景
近些年來在大城市中智能建筑群蓬勃發展，特別是在一些高新技術和經濟開發區，高層建筑林立，普遍智能化程度較高，給人們生活、工作和生產創造了極好的條件。但是也有不盡人意的，那就是基礎設施建設和物業管理滿足不了日益發展的需要，其中之一就是供水系統。智能建筑群域的發展，往往集生活、工作和生產于某一特定區域，隨著樓層的增高，生產生活用水問題日益突出。因此，了保證供水系統的正常工作，對小區自來水加壓泵的監控就顯得極為重要。
阿爾泰方案概述
該方案是針對城市小區供水加壓系統的分布式監控網絡而設計的。可同時對多個遠程現場的系統進行監視和控制，采用遠程通訊方式，及時了解遠端運行情況并可迅速做出處理，可監視和采集各種數據，供監測中心及有關部門分析和決策取用，提高工作效率，保證供水質量。
系統特點：

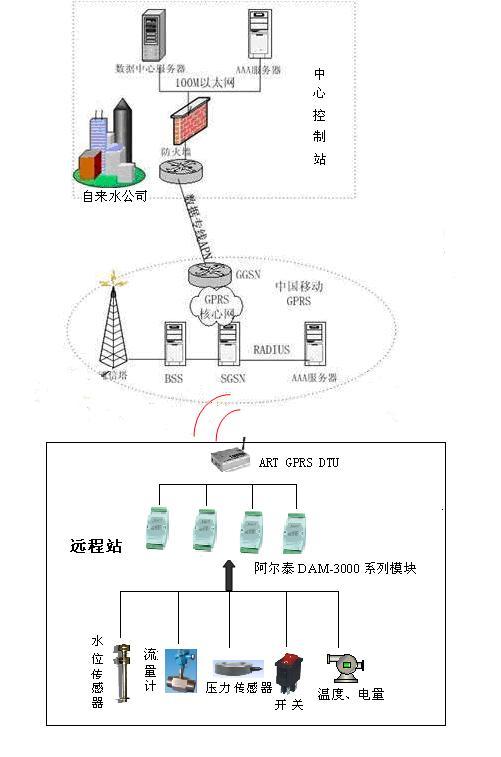

各個遠程站采用阿爾泰RTU-6100多功能采集系統對現場設備進行采集和通訊處理。利用各種傳感器來測得水位、壓力、流量、工作機組的溫度，還可以利用開關量來控制水泵的啟停等。各種數據從RTU-6100傳送到GPRS模塊，，由GPRS模塊把數據打成TCP/IP 包，發送到中心監控站。
中心控制站采用組態的方式通過網絡能夠遠程對泵站、機組的運行監視和控制、泵站節制閘的運行調度和控制、機組下層流道引流調度及控制、調度閘和送水閘的運行控制、泵站輔機設備的運行控制、泵站運行數據和歷史數據的瀏覽和查詢等。實時采集現場中的數據信息，并將其存在數據庫中。具有較強的實時性和較高的處理效率，對訪問的響應時間要短；采集接口的實時性好，通過聲光報警、GPRS手機短信等方式進行報警，大大提高安全指數，滿足其應用的需要。
組態軟件的特點
監控組態軟件是根據當前的自動化技術的發展趨勢，總結多年的開發、實踐經驗和大量的用戶需求而設計開發的高端產品，該產品主要定位于國內高端自動化市場及應用，是企業信息化的有力數據處理平臺。多種報警方式：可以對于采集來的數據，形成數據報表。
產品性能簡介：
ART6100-RTU嵌入式可編程控制器提供了豐富的I/O資源和接口，多達32路的數字量和8路模擬量可滿足您在控制方面各種需要；而且它的可編程特性允許您自由地設計所需的控制過程，達到工作的最佳效果；嵌入式設計使得ART6100-RTU具有體積小，結構緊湊的特點，更適合置入您的設備內部；支持以太網接入、CAN總線、RS-485總線、RS-232總線，使得您使用更加便捷；采用可插拔 I/O 連接器，能夠讓您更加安全、方便地外接設備。
◆ CPU：AT91SAM7X256；
(55MHz主頻的32位RISC處理器、256KB Flash、64KB SRAM)；
◆ 數據存儲：16Mb Flash；
◆ 串行接口：1路5線制串口；
1路3線串口(RS485與之復用)；
1路CAN2.0接口；
1路USB2.0接口；
◆ 以太網: 帶RJ-45口的10/100Base-T 以太網口；
◆ 模擬量輸入：4路差分或8路單端模擬量輸入(可選電壓和電流輸入方式)；
◆ 模擬量輸出：4路模擬量輸出
◆ 數字量輸入輸出：共32路,可每8路配置輸入輸出；
◆ 溫濕度傳感器：選配SHT-71/75,用于對系統環境的檢測；
◆ RTC時鐘：精密、超低功耗，帶備用電池的實時時鐘；
◆ LED燈：4個(1個電源指示、1個狀態指示、2個以太網狀態指示)；
◆ JTAG調試接口；
◆ 系統供電：7V～35V DC 20mA～1A 板載開關電源；
◆ 工作溫度：-40℃ ～ +85℃；
◆ 工作濕度：5 ～ 95％ 不結露；
ART GPRS DTU模塊是基于移動運營商現有的GPRS網絡，可以方便的實現遠程、無線、網絡化的通信方式。 具有覆蓋范圍廣（移動網絡覆蓋范圍，能使用移動電話的地方就可以使用）、組網方便快捷（安裝即可使用）、運行成本低（按流量計費）等諸多優點。可廣泛應用于電力系統自動化、工業測控、交通管理、水利、氣象、環境監控、金融、煤礦、石油等行業。
◆支持雙頻GSM/GPRS；
◆透明數據傳輸與協議轉換：模塊內嵌完整的TCP/IP
協議棧，提供RS-232/485接口，為用戶的數據設備
提供透明傳輸通道；
◆支持虛擬數據專用網；
◆支持多數據中心；
◆支持點對點、點對多點、中心對多點對等數據傳輸；
支持?jǐn)?shù)據中心動態域名或IP地址訪問；
◆數據終端支持永遠在線、空閑下線、空閑掉電三種工
作方式；
◆支持短信和打電話喚醒功能；
◆支持?jǐn)嗑�自動重連功能；
◆支持短信配置與維護；
◆支持本地和遠程圖形界面配置與維護；
◆帶有電源、連接狀態、運行情況指示燈；
◆帶有RS-232 / 485接口；
◆支持本地和遠程固件升級；
◆多重軟硬件可靠設計，看門狗技術使設備安全運行；
◆單+5V～+26V寬范圍供電（推薦+9V～+12V ）；
◆工作電流最大300mA 、休眠時≤10mA ；
◆工作溫度：－30°C ～ +70°C；
◆工作濕度：90％
應用效果：
泵站監控系統建成后，豐富的人機聯系及較強的自診斷功能為維護人員查找故障提供了方便。有效地提高了泵站的安全運行水平和經濟效益，大大減輕了運行人員的工作量，提高了工作人員的安全指數。
