自動扶梯是商場﹑車站﹑機場普遍使用的一種載人提升設備。深圳市平湖鎮百佳超市有六臺自動上下扶梯,使用11kW(四級)交流電動機傳動,經減速箱減速后拖動自動扶梯運轉。兩臺扶梯一臺作為上行,另一臺作為下行,運行一段時間后就人為地進行交換,即上行的交換為下行,下行的交換為上行運轉。在運行過程中,顧客的流量在不同時段有較大的差別,有時乘自動扶梯可能一個人也沒有,由于顧客到來具有隨機性,也不可能在無人乘坐時將自動扶梯停止
運轉,未進行調速控制的自動扶梯只能以額定速度空轉,這樣運行很不經濟,浪費大量的電能,因此如何采用高效節能的電梯控制技術，已成為電梯商家及用戶十分關注的話題。
目前，國內安裝的自動扶梯多采用單速交流電機作為主機，配有剎車電機或剎車線圈。鏈輪鏈條式傳動，梯級額定速度大多為0.5m/s。有多達15-18 個安全限位開關。運行中的極大部分故障是安全回路出了故障引起的。這種扶梯即使在無乘客使用時仍以額定速度運行，具有耗能大、機械磨損嚴重、使用壽命低等缺點。下面將針對這種電梯的不足之處提出具體節能方案。
·全自動扶梯變頻節能改造
在不對扶梯的安全產控制回路做任何改動的前提下，即變頻器根據傳感器產生的信號，在有人乘坐時，扶梯以原有速度運行（50Hz）；當無人時，扶梯減速到低速或停止運行。
系統要求變頻器啟動運行平穩，加速性能好，啟動轉矩大，過載能力強，同時應具備當變頻器調速系統出現故障時，控制系統自動切換到工頻運行，保障扶梯輸送功能的正常實施。所以選擇了深圳市偉創電氣有限公司的VEICH-AC60 系列一體化節電柜（扶梯專用），該控制柜內部設計了工/變頻切換，同時，集成了扶梯節能運行的專用控制功能模塊，方便用戶的使用。
對于客用自動扶梯，一般使用高峰期出現在下午及晚間時段，其余時段使用率較低，具有相當節能空間。根據以上改造原則，從投資成本及自動化水平兩方面考慮，擬使用以下變頻拖動方案：采用偉創AC60 系列一體化變頻器（扶梯專用）驅動電梯主機，變頻器采用多段速控制模式，并設置主頻率（低速）、多段速頻率1（高速）兩種運行頻率；
·在電梯首尾處各安裝一支紅外傳感器開關，乘客通過電梯時，紅外傳感器開關被觸發并發出開關信號給變頻器；
·有客流時，紅外傳感開關被觸發，變頻器立即加速到多段速頻率2，并使電梯高速運行；
·電梯高速運行時，變頻器內置計時器開始計時，若在計時的時間段內再無乘客通過電梯，計時結束后變頻器將自動切換到多段速頻率1，進行低速運行；
·若在計時器計時期間，有乘客重新觸發光電開關，計時器將重新計時；
·對電梯上行和下行，外圍控制采用開關互鎖，保證扶梯系統的正常工作；
·為消耗下行，或者制動過程產生的多余能量，需在變頻器上加裝制動電阻或利用原有剎車系統。

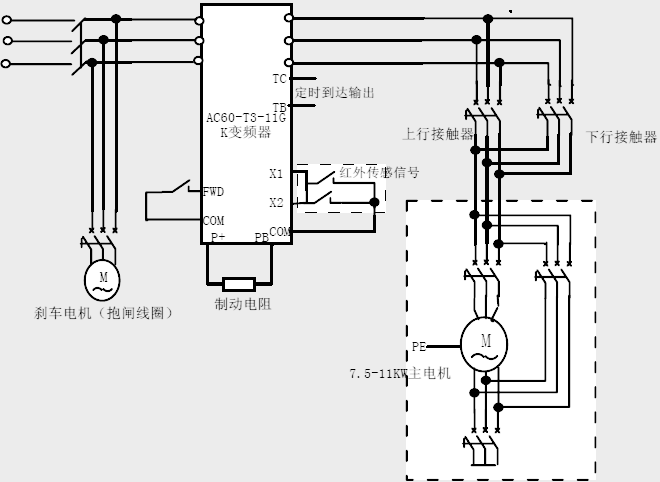

該方案示意圖如下，可做上行，也可做下行，二者互鎖控制：
電機的電路上都加裝了“市電”、“節電”接觸器，這樣可以有“自動”、“手動”兩種工作模式選擇：手動模式下，變頻器不工作，整套系統手動起停、工頻運行；自動模式下，電機由變頻器直接拖動，變頻運行。當出現故障，系統自動切換到工頻運行。
該方案示意圖如下，可做上行，也可做下行，二者互鎖控制：
·功能參數的設置
自動扶梯專用功能介紹：
調試過程:（需另加中間繼電器做自保）
1、E-01：設置為1，給變頻器運行指令；
2、E-16：運行頻率1 為電梯平常無人時低速運行的頻率設定，可設為10 Hz；
3、F-09：運行頻率2 為扶梯有人時高速運行的頻率設定，一般設置為50Hz；
4、F-01：設置為5 （X1）多段速端子定義
6、F-03：設置為22 定時器觸發端子定義
7、F-30：設置為12 定時器時間到達
8、E-02：設置為0
加速時間E-13 設置為1~2 秒，保證客人在登上扶梯之前就加速完成；減速時間設置為5~10 秒較為合適；
·變頻系統特點
該方案采用AC60 一體化變頻節能柜，在開環矢量控制模式下具有低頻啟動扭矩大、響應速度快等特點，在0.5Hz 啟動時其輸出轉矩可達150%額定轉矩，完全能夠滿足扶梯的工藝要求；變頻器的軟啟動功能可消除電機啟動時的電流沖擊；
變頻器為容性負載，可有效改善電機的功率因數，減少無功損耗；
變頻器具有過流、過壓、過載、過熱等多種電子保護裝置，并具有豐富的故障報警輸出功能，可有效保證整個系統的正常運作；
無客流量時電梯運行速度很低，機械磨損大為降低；
變頻拖動系統的啟動、停止及速度轉換過程平穩順暢，舒適感較好。
有“手動”“自動”兩種工作模式，在變頻器出現故障的情況下，仍可按手動工作方式繼續運行。
|
