平壓模切機高精度對標送料控制
——MCT160停剪控制器應用
來源：陜西金馳霸電子科技有限公司
MCT160是針對停剪的間隙式精確送料而設計的專用高性能運動控制器，采用FPGA和高速處理器架構，具備高速編碼器脈沖計數和極短響應時間，集成自動跟標套準功能，能夠?qū)崿F(xiàn)精確的定長和對標送料。適用于各種間隙式高精度高速送料要求的場合，如停剪橫切、平壓模切、壓凸機的送料控制，以及其他類似應用的控制。

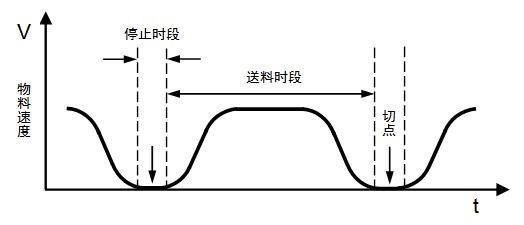

MCT160自動生成最優的Sin2平滑速度曲線，控制電機平滑送料。提高加工精度和效率的同時，最大限度地減小機械沖擊，降低磨損。典型的速度曲線如下：
以下以平壓平模切機為例，簡述MCT160對標送料的應用。

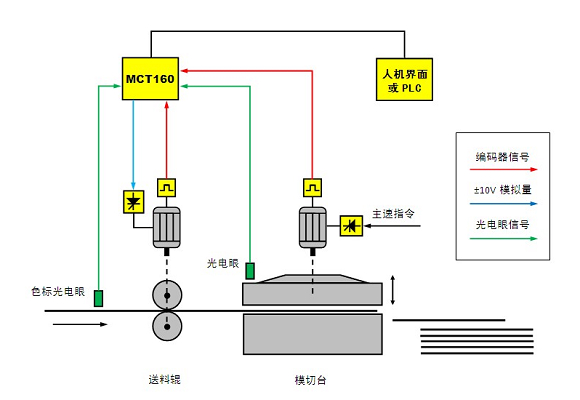

如圖1所示，模切臺的模切速度由外部控制，送料輥的運動由MCT160控制，模切臺和送料輥的驅動電機編碼信號均接入MCT160。物料的色標信號和模切臺運動的機械信號均接入MCT160。模切臺復位打開時發出一個信號，MCT160以此作為啟動信號開始輸出速度曲線，送料輥按此速度曲線運轉向模切臺中送入恒定長度的物料后停止，待模切臺再次閉合模切后便完成一個周期。MCT160會根據對標參數自動糾正所送入物料的位置，以保證模切的準確。
|
