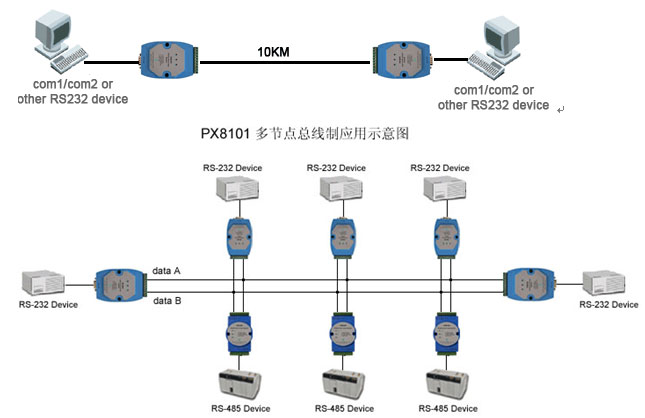

1：解決方案簡介： 串行通信接口標準經過使用和發展，目前已經有幾種。但都是在RS-232標準的基礎上經過改進而形成的。所以，以RS-232C為主來討論。RS-323C標準是美國EIA(電子工業聯合會）與BELL等公司一起開發的1969年公布的通信協議。它適合于數據傳輸速率在0～20000b/s范圍內的通信。這個標準對串行通信接口的有關問題，如信號線功能、電器特性都作了明確規定。由于通行設備廠商都生產與RS-232C制式兼容的通信設備，因此，它作為一種標準，目前已在微機通信接口中廣泛采用。 在AT機及以后，不支持20mA電流環接口，使用DB-9連接器，作為提供多功能I/O卡或主板上COM1和COM2兩個串行接口的連接器。它只提供異步通信的9個信號。DB-25型連接器的引腳分配與DB-25型引腳信號完全不同。因此，若與配接DB-25型連接器的DCE設備連接，必須使用專門的電纜線。 電纜長度：在通信速率低于20kb/s時，RS-232C所直接連接的最大物理距離為15m（50英尺）。最大直接傳輸距離說明：RS-232C標準規定，若不使用MODEM，在碼元畸變小于4%的情況下，DTE和DCE之間最大傳輸距離為15m（50英尺）。可見這個最大的距離是在碼元畸變小于4%的前提下給出的。為了保證碼元畸變小于4%的要求，接口標準在電氣特性中規定，驅動器的負載電容應小于2500pF。 由于RS-232規范出現的時間比較早，盡管這種標準現在仍然普遍應用在工業自動化、安放監控、數據采集、等等諸多的領域，但它先天的缺陷卻也非常明顯，那就是它的電氣標準的限制，導致RS-232信號不能進行長距離的通訊，另外一個缺陷就是RS-232接口很容易因為浪涌、回路電壓等因素，僅僅10幾伏的電壓波動，就可能導致接口芯片的損壞。基于這個現狀，國內外很多公司都開發出RS-232的光電隔離長線驅動器，這種產品能滿足RS-232在1000米左右的信號全雙工點對點（Point to Point）通訊，而且兩端互相光電隔離。 但是這種方案還有不完美之處，那就是以雙絞線作為通訊線纜介質條件下，無法完成更遠距離的通訊，更遠距離的通訊，只能靠昂貴的光纖通訊來解決這個需要，但這個方案明顯存在著布線昂貴，接口設備通常價格也比較高的問題。 我公司根據客戶的需求，現在提供了一個RS-232在以雙絞線作為通訊介質，半雙工通訊、低速率模式下，可以將RS-232信號傳送10公里以內的解決方案，產品名稱為RS-232 Short Haul Modem.此方案不僅可以解決RS-232點對點通訊，而且還可以組成帶有節點的總線制結構，此種通訊方式和通常的RS-485總線類似，在網絡中每個掛有RS-232 Short Haul Modem的RS-232接口設備，甚至于掛接我公司生產的RS-485 Short Haul Modem的RS-485設備，均可與上位主控計算機以輪詢的方式通訊。 為保證網絡的安全性，我公司提供的RS-232 Short Haul Modem為工業級標準設計，不僅僅是信號的光電隔離，而且電源也是DC-DC隔離轉換，并帶有抗雷擊元器件用以做突波保護。我公司所生產的RS-232 Short Haul Modem 和RS-485 Short Haul Modem, 其核心原理就是將RS-232或是RS-485電平轉換成為CAN（Controller Area Network)總線電平，遠端的RS-232 Short Haul Modem 和RS-485 Short Haul Modem,再由CAN電平轉換成為RS-232電平或RS-485電平，從而完成了RS-232或是RS-485信號的超遠距離傳輸。因為眾所周知，CAN總線具有突出的可靠性、實時性和靈活性。CAN總線通過CAN控制器接口芯片82C250的兩個輸出端CANH和CANL與物理總線相連，而CANH端的狀態只能是高電平或懸浮狀態，CANL端只能是低電平或懸浮狀態。這就保證不會出現象在RS-485網絡中，當系統有錯誤，出現多節點同時向總線發送數據時，導致總線呈現短路，從而損壞某些節點的現象。而且CAN節點在錯誤嚴重的情況下具有自動關閉輸出功能，以使總線上其他節點的操作不受影響，從而保證不會出現象在網絡中，因個別節點出現問題，使得總線處于“死鎖”狀態。所以采用這種方式來解決RS-232/485超遠距離的通訊，不失為一種穩定、可靠而且經濟的解決方案。 在RS-232超遠程的解決方案中，由于其產品性能的穩定可靠，已大量被國內軍工單位所采用，在實際應用中表現出色。 ______________________________________________ -------------------------------- 濟南普訊科技有限責任公司 銷售部： 李民 電話：0531-846424518 86652206 傳真：0531-86424519 電郵：limin@pxtech.cn 網站www.pxtech.cn
