順源科技針對當前電動汽車、太陽能/風能發電、軌道交通等節能環保大型項目的技術發展、更新對各種電子元器件配套需求，專門研發出一系列適合大型項目現場數據采集與監控（SCADA）硬件裝置的配套產品，以方便工程師在各項目的系統設計中選型使用。SCADA系統要實現數據采集、設備控制、測量、參數調節以及各類信號報警等各項功能，就要把現場的壓力、溫度、濕度、流量、速度、液位、位移等傳感器感應的信號進行采集、隔離轉換處理。而不同的傳感器由于工作方式、配電、輸出信號類型等方面的差異，對隔離放大器產品的功能選擇和匹配上也不相同。
以下介紹的低成本、高精度模擬信號隔離放大器，在電動車傳感器信號處理、鋰電電源管理等設計方案中有些制造商已成功設計及應用。SunYuan ISO系列模擬信號隔離放大器，是一種將輸入信號隔離放大、轉換成按比例輸出的直流信號混合集成電路。產品廣泛應用在電力、遠程監控、儀器儀表、醫療設備、工業自控等需要電量隔離測控的行業。該IC在同一芯片上集成了一個磁電耦合DC/DC變換電源和一個模擬信號輸出的磁電或光電耦合隔離放大器。輸入及輸出側寬爬電距離及內部隔離措施使該芯片可以實現信號輸入/輸出/輔助電源，3KVDC 三隔離。ISO系列產品使用非常方便，只需少量外部元件，即可實現信號長線無失真傳輸。
典型應用：

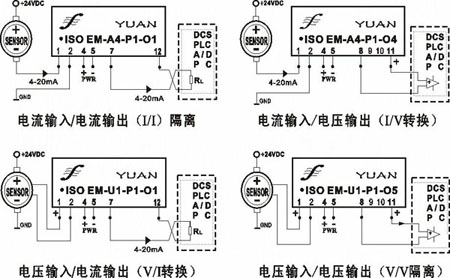

● 直流電流 / 電壓信號的隔離、轉換及放大
● 工業現場信號隔離及長線傳輸
● 模擬信號地線干擾抑制及數據隔離、采集
● 儀器儀表與傳感器信號收發
● 非電量信號變送
● 信號遠程無失真傳輸
● 電力監控、醫療設備隔離安全柵

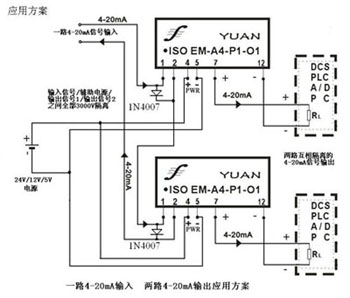

● 傳感器4-20mA等模擬信號一進二出、二進二出隔離信號的功能實現
ISO系列光電隔離放大器產品采用了直流信號模擬調制技術，全量程內的零點與滿度可以按現場傳感器要求進行調整和設定。與磁電隔離的產品相比具有較強的抗EMC電磁干擾和高頻信號空間干擾特性。
產品特點：
● 低成本、小體積,SIP 12Pin符合UL94V-0標準阻燃封裝
● 只需外接電位器即可調節零點和增益
● 電源、信號：輸入/輸出 3000VDC 三隔離
● 輔助電源：5VDC，12VDC，15VDC，24VDC等單電源供電
● 0-75mV/0-2.5V/0-5V/0-10V等電壓信號；0-1mA /0-10mA/0-20mA/ 4-20mA等電流信號
之間的相互隔離、放大及轉換
● 工業級溫度范圍: -45 ~ +85 ℃
● 有較強的抗EMC電磁干擾和高頻信號空間干擾特性
詳細技術資料：
http://www.sun-yuan.com/download/20097111212472029.pdf
ISO EM系列磁電隔離放大器產品采用的是信號載波技術。全量程內信號輸入與輸出的零點與滿度是一一對應的，無需調整和設定。與光電隔離的產品相比具有高精度、低溫漂等特點。
產品特點：
● 低成本、小體積,可直接焊在PCB板上裝入儀器內部
● 無需外接元件，免零點和增益調節，使用方便
● 電源/信號輸入/信號輸出 3000VDC 三隔離
● 輔助電源：5VDC，12VDC，15VDC，24VDC等單電源供電
● 0-75mV/0-2.5V/0-5V/0-10V/0-±100mV/0-±5V/0-±10V等電壓信號；
0-10mA/0-20mA /0-±10mA/0-± 20mA/4-20mA等電流信號之間的相互隔離、放大及轉換
● 工業級溫度范圍: -45～+85 ℃
● 在EMC（電磁干擾）有要求的使用場合應注意增加電磁干擾抑制電路或采取屏蔽措施
詳細技術資料：
http://www.sun-yuan.com/download/200971019203141748.pdf
