梁軍兵 、 趙鴻嗚 、金建祥
摘要 PC／104是一種專門為嵌入式應用而定義的總線 。本文介紹的是一種基LPC2129 ARM處理器的PC／104模塊 ，介紹了利用ARM處理器開發PC／104處理模塊的基本結構、總線技術、串行通信接口以及驅動程序 ，為ARM處理器在PC／104領域的應用提供了一種新 的思路 。
PC／104是一種專門為嵌入式應用而定義的總線 ，lEEE會將它定義IEEE—P996 1，信號定義和PC／AT基本一致 ，但氣和機械規范卻完全不同，是一種優化的、小型 、堆棧式結構嵌入式系統 。基于PC／104結構的模塊由于開發方便 、品種富、結構簡單等優勢在工業控制領域有著廣泛的應用。
ARM(Advanced RISC Machine)公司成立于 1990年月，是蘋果電腦 ，Acorn電腦集團和 VLSI Technology的合資業 。ARM首創了CHlPLESS的模式 ，該公司只設計出高效ARM內核，通過將 ARM內核授權給半導體公司 ，由半導體公根據實際的應用情況加上各種外圍的功能比如Flash、串RTC等構成一塊完整的芯片。
本文主要介紹基于ARM的 PC／104模塊的結構 ，并給出總線模擬 、串行通訊接口以及驅動程序的相關內容。 更多內容請查詢：
1 PC／104處理器模塊的要求
在工業控制和數據采集中 ，PC／104模塊的總線 、串口功是必不可少的，而硬盤接口、并行口、鍵盤口等 lO 口卻很少用 ，因此在選用另外的CPU代替x86作為PC／104模塊的處器首先要求能夠兼容原有的 PC／104總線 ，使得符合PC／規范的數字量輸入／輸出模塊 、模擬量輸入／輸出模塊以及針PC／104系統開發的各個系統能夠正常使用 ；其次該處理器須具有 2個串行接 口，以適應大部分場合的串行通訊需要三 ，必須具有可以滿足足夠的程序空間和空間為用戶的序和數據使用；第四，必須具有 RTC(Real Time Clock)，并能斷 電時保持系統時間不變；第五 ，友好的開發環境 ，以適應現系統開發的需要 。
2 基于 Inte1386SX的 PC／104模塊的缺點
首先 ，基于386SX 的 PC／104處理器模塊的成本比較386SX／40的控制模塊的價格在千元以上 ；第二，功耗較大瓦的功耗給電源供應、散熱的設計帶來一系列的問題，并且不合某些低功耗要求的環境中應用 ；第三 ：程序燒寫繁瑣 ，基x86的PC／104的理器模塊一般采用 DOC (Disk On Ch或者 DOM(Disk On Module)作為程序存儲器，由于DOC用燒寫工具比較昂貴 ，所以實際生產時多采用人工燒錄方法括格式化、復制多個步驟 ，每燒一塊芯片需要斷電 、重新啟動器數次 ，效率低下 、操作繁瑣 ；第四，系統啟動速度慢 ，從上電開始執行用戶程序一般需要 2—5秒時間，WDT溢出時恢復時間較長，容易遺漏一些重要的事件。第五 ，開發環境不夠友好，基于386SX 的 PC／104處理器模塊的程序一般在 DOS環境下開發，開發工具一般為TURBO C或者BORLAND C，開發環境比較落后，編程 、調試非常的不方便。
3 ARM處理器的特點
首先速度快 ，ARM是一種基于 RISC架構的處理器 ，運行在44MHz的ARM的處理器的處理能力可大40MlPS，遠大于基于CISC架構 386SX／40的13MIPS；其次 ，功耗非常低 ，例 LPC2129的內核耗電僅為 30mA (供 電電壓為 1．8V，時鐘 為 60MHz)，功耗為 54mW，不到 386SX的十分之一 ；第三，集成度高、功能強大 ，很多世界著名的半導體廠家都購買 了 ARM的內 核，并根據市場的需要推出了集成豐富外圍功能包括 SRAM、 RTC，CAN接口、串行口、以太網接口等等的芯片 ，在很多應用場合，一塊ARM芯片可以滿足所有的需要；第四，價格低廉，ARM芯片生產廠家很多，在工業控制和民用產品中的應用也非常廣泛 ，芯片價格非常低廉 ，帶128KFLASH的PHILIPS LPC2104的市場價格僅為50元人民幣。
4 CPU的選擇
經過80186、X51、ARM、DSP等多種CPU 比較后最終確定采用ARM作為 PC104處理器模塊的替代處理器 ，為了兼容原 有的基于 PC／104設計的板卡。經過多家 ARM產品的比較，最 終確定采用 PHILIPS LPC2129作為本次開發的 PC／104處理 器模塊 的 CPU。LPC2129是基于一個支持實時仿真和跟蹤的 16／32位 ARM7TDMl—S CPU，并 內置 256K字節(KB)的高速 Flash存儲器。128位寬度的存儲器接 口和獨特的加速結構使 32位代碼能夠在最大時鐘速率(60MHz)下運行。LPC2129采 用很小的 TQFP一64封裝 、具有極低的功耗 、2個串口、多個 32 位定時器 、4路10位ADC、2路CAN、PWM通道 、46個 GPlO 以及多達 9個外部中斷使它特別適用于工業控制領域CPU模塊的開 發 。
5 系統結構

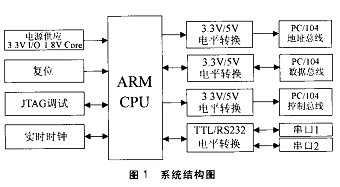

基于ARM的PC／104系統主要由處理器 、總線接口 、 Flash、實時時鐘 、復位電路 、通訊接口、調試接口、電源幾個部分組成 ，如圖 1所示。
6 硬件設計
6 1總線部分
本模塊開發的關鍵之一是 PC／104總線的接口，包括控制總線 、地址總線和數據總線 ，采用專用的 3 3V／5V電平轉換芯片74LVC4245以保證不同電平電路的高速互連 ，74LVC4245是一塊A3 8位的總線收發器 ，并可以在5V和3．3V系統之間實現電平的轉換 。
地址總線 、數據總線 、控制總線可以采用 PHILIPS的LPC2292等帶擴展總線ARM處理器的總線 ，也可以采用 LPC2192 ARM 處理器電平轉換收發器的P0口、P1口的空閑引腳行模擬。在總線模擬時，由于P0口引腳和擴展功能的復用 ，因地址總線 、數據總線很難選用連續的IO引腳，在編寫總線驅程序時只能通過CPU的移位指令靈活的處理：
void outportb(unsigned int portAdd ress，unsigned char value)
{
addr=(portAddress<<1O)： ／／將地址 向右移 1O位
a=(value << 21)： ／／利用兩次移位，合成一個 8位數據
b=(value<<23)．
a=(a＆ Ox01eO0000)； ／／屏蔽無關位
b=(b＆ O×78OOOOOO)：
data=(a I b)：
}
6_2 串口通訊
串口通訊是工業控制中的一個非常重要的通訊方式 ，原的x86 PC／104處理器模塊包含兩個帶Modem接口的RS23接口，由于在實際應用中很少用到全功能的Modem接口，所在開發中省略RS232接口中的與 Modem通訊握手相關的號 ，包括RTS、DCD、CTS、RI、DTR、DSR六個通訊握手的信號只保留 RXD、T×D、GND三個信號 。在接口上仍舊采用雙排針的插座 ，引腳排列也按照 DTE(Digital Terminal Equipmen的標準設置，以達到和原有的 386S×／40的PC／104處理器塊的充分兼容。

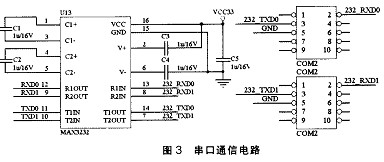

由于省略了 Modem通訊握手的相關信號 ，使得采用 1TTL／RS232的電平轉換芯片 MAX3232實現兩個串口的接口成為可能 ，并在實際的使用中得到了驗證。
6．3 驅動程序
為了兼容已有的系統減少軟件移植的工作量 ，因此在編寫底層驅動程序時已充分考慮和 DOS開發環境的底層驅動程序兼容 ，伯比侶如仃在編垤寫¨總”線驅動程序時編寫了 unsigned char in portb(unsigned int portAddress)和void outportb(unsigned int portAddress．unsigned char value)兩個函數： void outportb(unsigned int portAddress，unsigned char value)
{
}：
unsigned char inportb(unsigned int portAddress)
{ll_
}
這樣原有在Dos下開發的程序源代碼不需要修改 ，只需要在ARM 的開發平臺上重新編譯一下即可。
7 結束語
采用ARM處理器替代386SX的PC／104處理器模塊后 ， 首先成本大幅降低 ，該模塊在某公司的環形線圈車輛檢測器中投用后 ，產品的單位生產成本大幅降低 ，同時也最大限度的利用了以前的開發成果。第二 ，功耗大幅降低 ，CPU模塊的功耗從原來8W 降低到現在的1W；第三，程序燒錄方便 ，可以通過JTAG口或者串El直接下載程序 ，非常方便。第四，啟動速度加快 ，系統啟動時間小于0、5秒 ，遠小于基于 386SX的 PC／104處理器的 2—4秒 ；第五，執行速度加快 ，全部任務執行完畢的時間從 2ms縮短為 0．5ms，速度提高了約4倍 ；第六 ，開發平臺更加友好 ，基于 386SX的PC／104模塊的開發在 D0S下進行，開發工具一般用 TURBO C或者 BORLAND C，ARM 開發則采用 WlND0WS 下的 ADS(ARM Developer Suite)進行開發 ，而且可以非常方便地在線跟蹤和調試 。
采用LPC2129CPU的PC／104處理器的車輛檢測器在國 家“十五”科技攻關lTS專項杭州市智能交通系統示范工程的西湖隧道 、九曜山隧道中成功的投入使用 ，準確 、及時、可靠的采集了隧道的車速 、流量 、車道占有率等道路交通信息 ，取得了良好的社會效益 。
|
