許繼集團作為國家直流輸電控制保護系統國產化研究基地，從80年代中期開始，連續在“七五”、“八五”、“九五”和“十五”期間承擔國家直流輸電技術研究和成套國產化控制保護設備的研制任務。通過自主研發和對國外技術的融合創新，研制出了擁有自主知識產權和具備世界先進水平的換流站成套直流控制保護系統DPS-2000。通過多年研發和工程建設的積累，許繼形成了一支專業過硬、工程經驗豐富的高壓直流輸電技術團隊。
主要工程業績
在完成國家重大技術攻關項目的同時，為舟山、嵊泗、靈寶、貴廣二回、高嶺、云廣等6個完全國產化工程成功研制或正在研制成套控制保護設備，占目前國內已投運和在建工程的50%，類型包括：
♦ 海底電纜供電
♦ 背靠背異步聯網
♦ 遠距離大容量功率傳輸
♦ ±800kV特高壓直流輸電
涵蓋所有直流輸電應用，為電網建設作出了應有的貢獻，形成專業化技術隊伍、取得豐富工程經驗，具備真正自主化能力(基礎軟硬件開發、控制保護功能研究、成套控制保護設計制造和試驗)，能夠國內工程提供先進設備和服務支持。
自主化工程包括
1、舟山反送改造工程 1997-1998年，全微機化改造，DPS-100控制保護系統
2、嵊泗雙極海纜工程 1999-2002年，DPS-1000控制保護系統。三常引進和“九五”攻關依托工程，全自主化最新軟硬件平臺，實現長期黑網運行，專家組評價：成套控制保護國際先進、交直流聯合調制國際領先
3、靈寶背靠背工程 2003-2005年，自主開發國內第一個背靠背工程的成套控制保護設備，成功融合ABB、西門子技術，引進技術全面升級，形成全自主化平臺DPS-2000系統
4、貴廣二回工程 2005-2007年，國內第一個“中方為主”的大型超高壓直流工程，成套控制保護采用許繼DPS-2000系統，自主化比例100％
5、高嶺背靠背工程 2006-2008年，4個背靠背單元，容量最大背靠背工程，成套控制保護10個月出廠，設計制造和試驗全部由許繼自主實施，實現更多核心技術升級
6、云廣±800kV特高壓直流工程 2007-2010年，雙12脈動閥組串聯結構，容量500萬千瓦，世界上第一個特高壓直流輸電工程。
 |
 |
| 舟山直流工程換流站 |
嵊泗直流工程換流站主控 |
 |
 |
| 靈寶工程成套控制保護功能試驗 |
靈寶換流站外景 |
 |

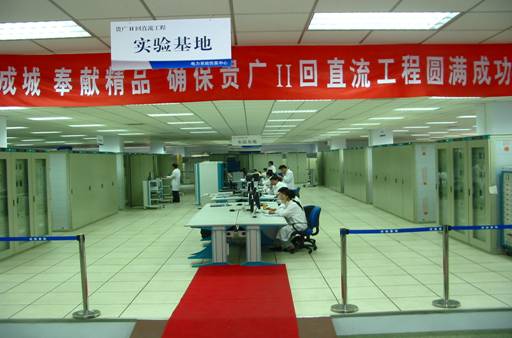

| 貴廣二回工廠試驗現場 |
二、DPS-2000基礎平臺
DPS-2000直流輸電控制保護系統包括：運行人員控制系統、極控制系統、交直流站控制系統、直流極保護系統、換流變壓器保護、交流濾波器/電容器/電抗器保護、交直流就地接口設備、站主時鐘設備、網絡和現場總線設備、遠動通訊系統、仿真培訓工作站等。
DPS-2000基礎平臺主要由以下5部分組成：
♦ SPAN200運行人員控制系統
♦ HCM200控制保護基礎平
♦ DFU400分布式測控單元
♦ DFU600間隔層控制裝置
♦ 100系列換流變壓器、交流濾波器成套保護裝置

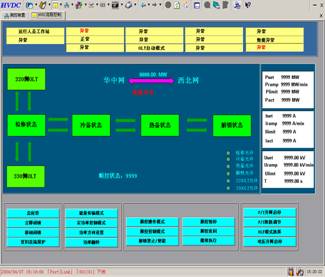

1. SPAN200運行人員控制系統
運行人員控制系統包括雙重化的服務器、操作員站、工程師站、站長站等，主要技術特點：
1) 雙重化的冗余結構
2) UNIX、 Windows跨平臺技術，運行穩定，操作方便
3) 規范化的數據庫管理系統，Oracle等商用數據庫系統
4) 面向電力對象的專業化設計
5) 強大數據能力適用于大型換流站應用
6) 簡潔直觀的用戶界面
7) 全面周密的安全設計
2. HCM200直流控制保護平臺
在西門子引進技術基礎上，經過升級創新形成的基礎軟硬件平臺，主要技術特點：
1) 嵌入式并行多處理器計算機系統，采用嵌入式多任務操作系統，運算速度快，可靠性高，不存在死機問題
2) 模塊化設計，組態靈活
3) 64位RISC處理器＋DPS設計，數字鎖相環技術，點火角控制精度小于0.02°el
4) 完善的自診斷功能
5) 集成冗余的10M/100M以太網網卡
6) 集成Profibus現場總線網卡，光纖環網結構，可靠性高
7) 圖形化軟件開發工具，編程、調試方便靈活，具有標準的功能塊庫和直流輸電專用功能塊庫
 |
 |

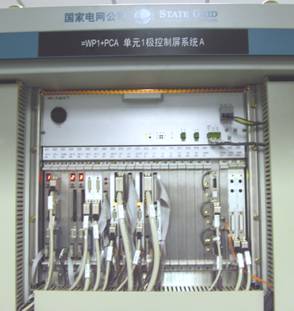

| HCM200構成的直流極控系統主機 |
HCM200圖形化開發環境機 |
3. DFU400分布式測控單元
主要技術特點：
1) 冗余的Profibus現場總線接口
2) 現場開關量采集濾波、高分辨率事件記錄
3) 高可靠的數據傳輸、自檢和數據合理性識別
4) 模擬量輸入可以電壓輸入或電流環輸入進行靈活配置
5) 大容量的繼電器控制接點輸出

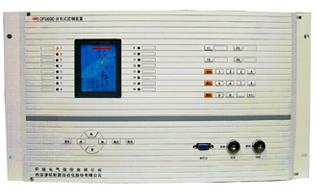

4. DFU600間隔層控制裝置
主要技術特點：
1) 冗余的Profibus現場總線接口
2) 現場開關量采集濾波、高分辨率事件記
3) 高可靠的數據傳輸、自檢和數據合理性識別
4) 模塊化設計，組態靈活
5) 大容量的繼電器控制接點輸出
6) 聯鎖、同期控制功能
7) 大屏幕液晶顯示
5. 100系列換流變壓器、交流濾波器成套保護裝置
SBH-100系列數字型換流變壓器成套保護裝置、SDR-120系列數字型交流濾波器成套保護裝置是在引進技術基礎上發展起來的新一代繼電保護產品，可廣泛應用于各種電壓等級的變壓器、線路、電容器、發電機等的保護，在直流工程應用方面，已經成功地用于靈寶和高嶺直流工程，其可靠的運行效果得到用戶的認可。
主要技術特點：
1) 32位定/浮點CPU，數據處理能力十分強大
2) 16位ADC，數據采集精度高，范圍大
3) 極強的系統自檢能力，確保系統的高度可靠性
4) 圖形化編程技術，軟件組態十分靈活
5) 強大的通信功能，完善的PCTOOL工具
6) 320*240的液晶顯示器，人機界面友好
7) EMC符合IEC 255-22等標準
三、 直流控制保護系統構成

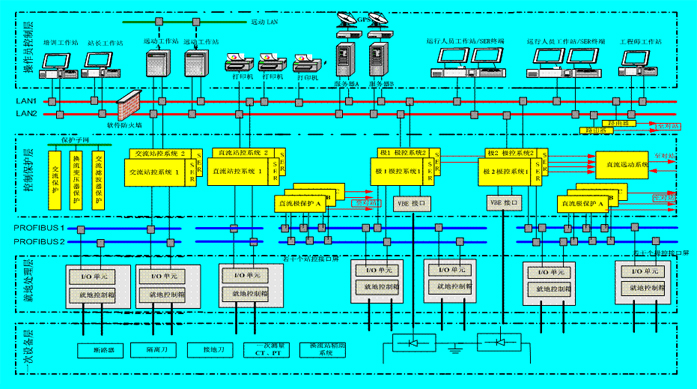

DPS-2000控制保護系統用于完成對整個換流站直流輸電系統完整的控制、監視，并保證其安全穩定運行。采用分層分布式冗余結構設計，由三層設備構成，參加控制保護系統整體結構圖。
1、運行人員控制層：包括運行人員控制系統、遠動通信系統、運行人員培訓系統、相關網絡設備。用于完成直流輸電系統的正常起動/停運控制、HVDC系統的狀態控制、運行過程中的運行人員控制、故障時的運行人員控制及換流站內主設備及其輔助系統的操作控制等。
2、控制保護層：包括極控制系統、交直流站控制系統、直流保護、換流變壓器保護、交流濾波器保護等設備。是換流站的核心設備，用于完成換流閥、交流場設備、直流場設備的自動控制和保護功能。
3、現場處理層：包括接口裝置和分布式的I/O控制單元等 ，實現接口信息轉換，就地測量、控制以及聯鎖功能。
