筆者是北京匯能HN2000DX/B型電路維修測試儀的用戶。最近試用了來自廠家的升級軟件。事前聽說此次升級主要是增加了對電容器的定量測試，而且測試效果不錯，于是，趕緊按照廠家提供的軟件下載地址把試用軟件下載下來。現已試用了一段時間，感覺挺有實用價值的。現特撰此文，與諸大蝦分享。
匯能測試儀的此項功能包含在ASA（VI）曲線動態測試界面中。估計也是借用了ASA（VI）測試方法實現的對電容器的定量測試。關于ASA（VI）曲線測試技術，我在這里就不多介紹了，該公司總工韓熔先生有一篇專門論述的技術文章《電路維修測試儀上的ASA（VI）曲線分析測試》發表在了《設備管理與維修》2006年第6、7期上，有興趣的朋友可以通過電話或郵件向廠家免費索取。
下面是一個測試22ｕF電容器的例子：

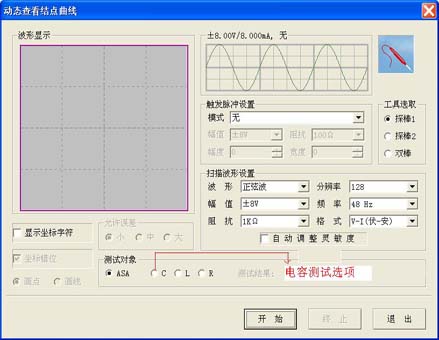

首先進入VI動態查看曲線測試界面(注意是新軟件界面)，并選中曲線顯示窗口右下腳的電容器測試選項，見圖1。
圖1
測試頻率選擇根據廠家的說明—100微法以下48HZ ,100微法以上選5HZ，當前選48HZ、然后將信號輸出表棒—探棒1接電容器的正極，接地表棒接電容器的負極,用鼠標點擊“開始”，被測電容器容量及漏電阻會提示在“測試結果”提示的右方,見圖2。注意：使用本測試方法在對有極性電容(如電解電容)測試時,要使探棒與有極性電容器正負極相對應，否則會影響漏電阻的測試精度。建議測試工具最好用廠家提供的三端測試鉤,中途不要中斷測試。
圖2
測試結果中的24.46uf是測得的容量；0.1KΩ是測試信號的輸出電阻；6.3MΩ是電容器在8V下的漏電阻。
實際測試過程中，漏電阻是逐漸增大，最后穩定在這個數值上的。這應該反映了電容器的充電過程。電容器越大，穩定所需時間越長。
大家知道，電容器作為電路中的基本元件之一，扮演著很重要的角色。在維修中常見的故障類型主要有：
1.漏電。一個好的電容器，漏電阻應該近似無窮大。電容器漏電就是它的漏電阻變小，漏電流增大，使電容器的隔直流的效果變差。
2.容量減小。
目前多數人都是借助萬用表對電容器進行故障檢測的。通過筆者的使用，感覺到匯能測試儀的此項功能，對萬用表測試有以下幾點極具實際價值的補充：
1．對大容量電容器的測試效果不錯。即使對兩萬微法以上的電容器，測試結果仍可令人滿意；
2．能夠直接測試出電容器的漏電阻。筆者至少碰到過兩例電容器漏電導致的電路板故障。
3．測試電壓在1V到28V（增量0.5V）區間內可設。這一點很有實用價值。因為電容器的容量，尤其是漏電阻，經常和測試電壓相關。筆者已經多次碰到在1V下不漏電，在12V時漏電相當嚴重的故障電容器。所以筆者建議使用匯能測試儀測試電容器時，測試電壓最好選擇不低于電容器在電路板上的工作電壓。
以上是筆者對HN2000DX/B新測試軟件的試用心得體會，不當之處，敬請批評指正。
|
